Bơm tuần hoàn dầu tải nhiệt RY80-50-250 lưu lượng 60 m3/h, công suất 22 kW, cột áp 72 m

Cơ chế tự tản nhiệt độc đáo của Bơm dầu truyền nhiệt RY80-50-250

Cơ chế tự tản nhiệt độc đáo của Bơm dầu truyền nhiệt RY80-50-250 là điểm nổi bật trong thiết kế của dòng bơm RY. Thay vì phải sử dụng hệ thống nước làm mát truyền thống, bơm được thiết kế theo hướng tản nhiệt tự nhiên, giúp cụm bơm gọn hơn, giảm thiết bị phụ trợ và phù hợp với môi trường tuần hoàn dầu tải nhiệt ở nhiệt độ cao.

Với điểm làm việc 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, khả năng kiểm soát nhiệt có ý nghĩa quan trọng đối với độ ổn định của cụm trục và ổ bi khi bơm hoạt động liên tục.

Tản nhiệt tự nhiên thay cho làm mát bằng nước

Điểm cốt lõi của cơ chế tự tản nhiệt Bơm dầu truyền nhiệt RY80-50-250 là không phụ thuộc vào một mạch nước làm mát riêng cho bơm.

Ở những kết cấu sử dụng nước làm mát, hệ thống phải bố trí thêm đường cấp nước, đường hồi, van và nguồn nước ổn định. Với dòng RY, nhà sản xuất sử dụng phương án tản nhiệt tự nhiên nhằm đơn giản hóa toàn bộ cụm thiết bị.

Nhờ đó, nhiệt phát sinh và nhiệt truyền từ vùng bơm dầu nóng được phát tán ra môi trường thông qua chính kết cấu của cụm bơm thay vì phải được lấy đi bằng nước làm mát cưỡng bức.

Kết cấu bơm hỗ trợ quá trình tản nhiệt

RY80-50-250 sử dụng kết cấu gồm thân bơm, nắp bơm, trục, thân ổ trục, hai bộ vòng bi, giá đỡ và cụm truyền động.

Trong đó, thân ổ trục nằm tách khỏi vùng bánh công tác tiếp xúc trực tiếp với dầu nóng. Cách bố trí này tạo khoảng kết cấu giữa phần bơm có nhiệt độ cao và phía khớp nối – động cơ.

Nhiệt truyền từ khu vực thân bơm về phía truyền động vì vậy phải đi qua các bộ phận trung gian. Trong quá trình này, một phần nhiệt có điều kiện phát tán tự nhiên ra môi trường xung quanh.

Thân ổ trục góp phần kiểm soát nhiệt

Thân ổ trục chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto. Đây là khu vực cần kiểm soát nhiệt đặc biệt vì ổ bi vừa chịu tải cơ học vừa làm việc ở tốc độ khoảng 2.900 vòng/phút.

Việc bố trí ổ bi trong một cụm thân ổ trục riêng giúp chúng không tiếp xúc trực tiếp với dòng dầu tải nhiệt trong buồng bơm. Đồng thời, bề mặt của cụm ổ trục cũng tạo điều kiện cho nhiệt truyền qua kết cấu và phát tán ra không khí.

Tài liệu của dòng RY không công bố chi tiết hệ số truyền nhiệt hay khả năng tản nhiệt riêng của thân ổ trục, vì vậy có thể hiểu đây là một phần trong tổng thể cơ chế tản nhiệt tự nhiên, không phải một bộ trao đổi nhiệt độc lập.

Tự tản nhiệt giúp bảo vệ cụm ổ bi

Khi bơm vận chuyển dầu nóng, nhiệt có thể truyền từ thân bơm qua trục và các chi tiết liên kết về phía ổ bi. Trong khi đó, bản thân ổ bi cũng phát sinh nhiệt do ma sát khi rôto quay.

Cơ chế tản nhiệt tự nhiên giúp hạn chế tình trạng nhiệt tích tụ quá mức tại cụm ổ trục, từ đó hỗ trợ duy trì điều kiện làm việc ổn định cho các vòng bi.

Tuy nhiên, khả năng tự tản nhiệt chỉ phát huy hiệu quả khi ổ bi được bôi trơn đúng yêu cầu. Nếu thiếu dầu, thiếu mỡ hoặc sử dụng sai chất bôi trơn, ma sát sẽ tăng và nhiệt phát sinh có thể vượt quá khả năng tản nhiệt tự nhiên của kết cấu.

Tản nhiệt tự nhiên giúp cụm RY80-50-250 gọn hơn

Một lợi ích trực tiếp của cơ chế tự tản nhiệt độc đáo của Bơm dầu truyền nhiệt RY80-50-250 là giảm số lượng thiết bị phụ trợ.

Không cần bố trí riêng hệ thống nước làm mát giúp giảm đường ống, van và các mối nối xung quanh bơm. Khu vực lắp đặt vì vậy đơn giản và gọn hơn.

Điều này đặc biệt có lợi đối với các hệ thống dầu tải nhiệt công nghiệp phải vận hành liên tục, nơi càng giảm được thiết bị phụ trợ thì công tác kiểm tra và bảo dưỡng càng thuận tiện.

Giảm phụ thuộc vào nguồn nước làm mát

Khi không cần nước làm mát riêng cho cụm bơm, khả năng vận hành của RY80-50-250 không phụ thuộc vào việc duy trì một mạch nước làm mát liên tục.

Nhờ đó có thể giảm các vấn đề liên quan đến đường nước làm mát như rò rỉ, tắc nghẽn hoặc gián đoạn nguồn cấp.

Đây cũng là lý do thiết kế tản nhiệt tự nhiên giúp giảm chi phí vận hành và làm đơn giản hơn kết cấu của cụm bơm.

Tự tản nhiệt không có nghĩa là bơm không bị nóng

Cần phân biệt rõ tự tản nhiệt với việc giữ bơm ở nhiệt độ thấp.

RY80-50-250 là bơm dùng cho dầu tải nhiệt nhiệt độ cao, vì vậy thân bơm vẫn có thể làm việc ở nhiệt độ lớn. Cơ chế tự tản nhiệt có nhiệm vụ hỗ trợ phát tán nhiệt và hạn chế tích nhiệt không cần thiết tại các bộ phận quan trọng, chứ không làm cho thân bơm trở nên nguội.

Do đó, trong quá trình hoạt động vẫn phải thường xuyên theo dõi nhiệt độ ổ trục và nhiệt độ thân bơm. Nếu nhiệt độ tăng bất thường, cần tìm nguyên nhân thay vì cho rằng hệ thống tự tản nhiệt sẽ tự xử lý.

Bôi trơn quyết định hiệu quả tản nhiệt tại ổ trục

Cơ chế tự tản nhiệt của RY80-50-250 phải kết hợp với chế độ bôi trơn đúng kỹ thuật.

Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch trong khoang bôi trơn. Ổ bi phía khớp nối sử dụng mỡ bôi trơn theo chủng loại quy định.

Khi bôi trơn đầy đủ, ma sát giữa các bề mặt làm việc giảm xuống, đồng nghĩa lượng nhiệt phát sinh tại ổ bi cũng giảm. Khi đó, cơ chế tản nhiệt tự nhiên của cụm ổ trục có thể làm việc hiệu quả hơn.

Ngược lại, thiếu chất bôi trơn sẽ làm nhiệt độ ổ bi tăng nhanh dù kết cấu bơm có khả năng tự tản nhiệt.

Căn chỉnh đồng tâm giúp hạn chế phát sinh nhiệt

Bơm và động cơ của RY80-50-250 được nối với nhau bằng khớp nối mềm. Hai trục cần được căn chỉnh đồng tâm chính xác.

Nếu trục bơm và trục động cơ bị lệch, tải tác động lên ổ bi tăng, gây rung và tăng ma sát. Đây chính là nguồn phát sinh thêm nhiệt tại khu vực thân ổ trục.

Vì vậy, căn chỉnh đồng tâm không chỉ liên quan đến rung động mà còn trực tiếp hỗ trợ cơ chế tự tản nhiệt của Bơm dầu truyền nhiệt RY80-50-250 bằng cách giảm lượng nhiệt sinh ra do nguyên nhân cơ khí.

Gia nhiệt từ từ giúp cơ chế tự tản nhiệt làm việc ổn định

Trước khi vận chuyển dầu nóng, RY80-50-250 phải được gia nhiệt sơ bộ.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Gia nhiệt từ từ giúp các bộ phận của bơm tăng nhiệt đồng đều hơn, hạn chế ảnh hưởng của giãn nở nhiệt và tránh tạo ra sự thay đổi nhiệt độ quá đột ngột tại thân bơm, trục và cụm ổ bi.

Như vậy, gia nhiệt sơ bộ và tự tản nhiệt là hai quá trình bổ trợ cho nhau: gia nhiệt giúp bơm thích nghi với dầu nóng trước khi vận hành, còn tự tản nhiệt hỗ trợ kiểm soát sự tích tụ nhiệt khi bơm đã hoạt động.

Cơ chế tự tản nhiệt độc đáo của Bơm dầu truyền nhiệt RY80-50-250 nằm ở việc sử dụng thiết kế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Kết cấu thân bơm, trục, thân ổ trục và khoảng cách giữa vùng dầu nóng với cụm truyền động tạo điều kiện để nhiệt được truyền và phát tán tự nhiên ra môi trường.

Ưu điểm chính của thiết kế này là giúp cụm RY80-50-250 gọn hơn, giảm hệ thống phụ trợ, giảm phụ thuộc vào nước làm mát và thuận lợi hơn cho vận hành, bảo dưỡng.

Để cơ chế tự tản nhiệt phát huy đúng hiệu quả, RY80-50-250 vẫn cần được gia nhiệt từ từ, bôi trơn đầy đủ, căn chỉnh đồng tâm chính xác và thường xuyên kiểm tra nhiệt độ ổ trục. Đây là những điều kiện trực tiếp giúp bơm duy trì khả năng làm việc ổn định trong hệ thống tuần hoàn dầu tải nhiệt nhiệt độ cao.

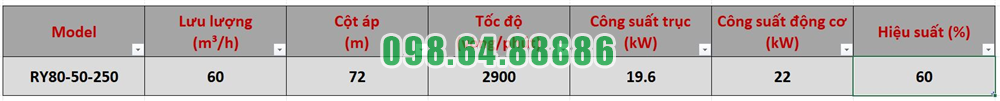

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

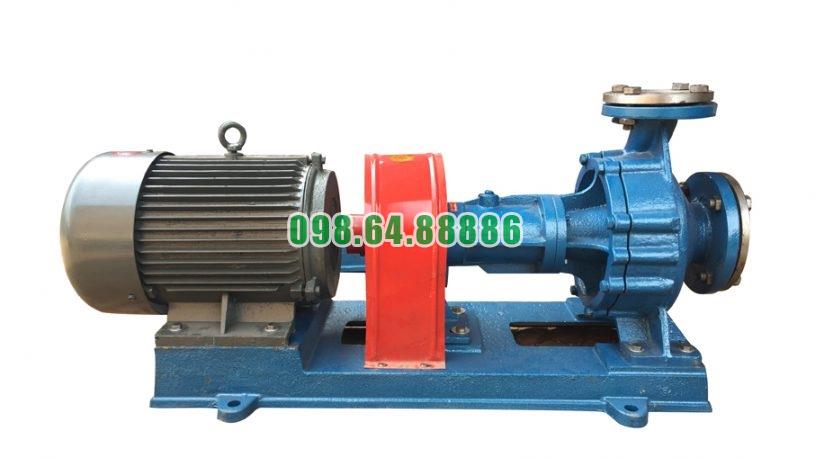

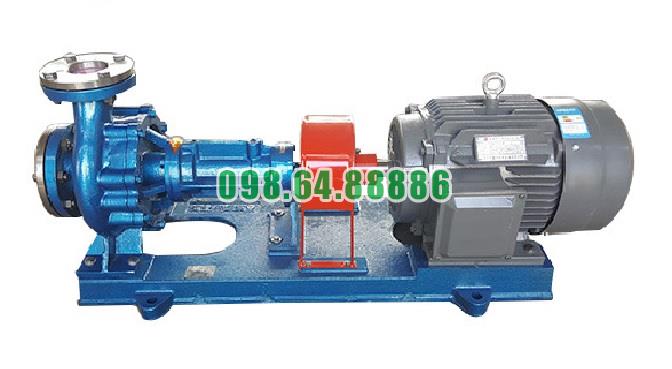

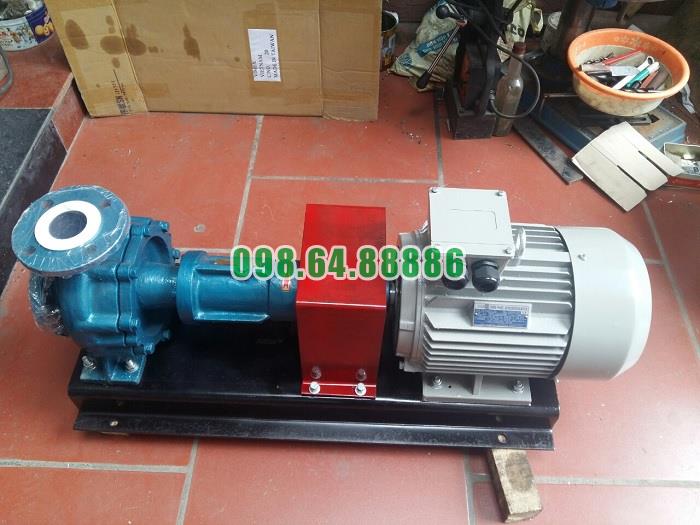

Hình ảnh thực tế bơm dầu truyền nhiệt RY
