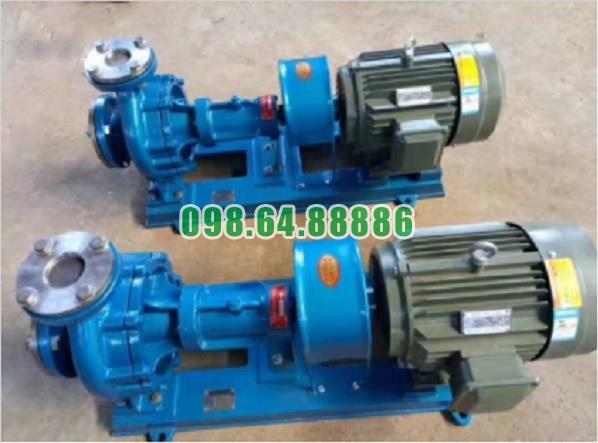

Bơm dầu truyền nhiệt RY100-65-200 là gì?
Bơm dầu truyền nhiệt RY100-65-200 là loại bơm ly tâm trục ngang chuyên dùng để tuần hoàn dầu truyền nhiệt, dầu nóng và các loại chất lỏng nhiệt độ cao không chứa hạt rắn. Bơm thường được lắp trong hệ thống gia nhiệt bằng dầu, lò dầu tải nhiệt và các dây chuyền cần vận chuyển dầu nóng liên tục giữa lò gia nhiệt với thiết bị sử dụng nhiệt.
Đây là dòng bơm RY kết cấu một cấp, hút đơn, có trục bơm nằm ngang. Dầu đi vào bơm theo phương dọc trục, được cánh bơm tăng năng lượng và đẩy ra ngoài qua cửa xả hướng lên trên. Kết cấu này phù hợp với các hệ thống tuần hoàn khép kín, trong đó dầu truyền nhiệt được gia nhiệt, đưa đến thiết bị sử dụng rồi quay trở lại lò để tiếp tục chu trình.
Bơm RY100-65-200 không phải là bơm nước thông thường được sử dụng tạm thời cho dầu nóng. Toàn bộ cấu tạo của bơm, đặc biệt là vật liệu thân bơm, trục, ổ bi, buồng làm kín và khoảng cách tản nhiệt, được thiết kế để đáp ứng điều kiện làm việc với chất lỏng có nhiệt độ cao.
Ý nghĩa thông số RY100-65-200
Ký hiệu RY
RY là ký hiệu của dòng bơm dầu truyền nhiệt hoặc bơm dầu nóng dạng ly tâm. Dòng bơm này thường có khả năng làm việc với chất lỏng nhiệt độ cao, sử dụng kết cấu tản nhiệt tự nhiên và bố trí cụm ổ đỡ tách tương đối khỏi buồng bơm nóng.
Tùy nhà sản xuất, bơm RY có thể được chế tạo bằng gang chịu nhiệt, thép đúc hoặc thép không gỉ. Vật liệu lựa chọn phụ thuộc vào nhiệt độ vận hành, loại dầu, mức độ ăn mòn và yêu cầu của hệ thống.
Ý nghĩa số 100
Số 100 thể hiện kích thước danh nghĩa của cửa hút, thường tương ứng với đường kính khoảng DN100. Cửa hút lớn giúp dầu đi vào buồng bơm với vận tốc phù hợp, hạn chế tổn thất áp suất và giảm nguy cơ xâm thực khi bơm làm việc với dầu có độ nhớt cao.
Ý nghĩa số 65
Số 65 thể hiện kích thước danh nghĩa của cửa xả, thường tương ứng với DN65. Cửa xả nhỏ hơn cửa hút vì sau khi đi qua cánh bơm, dầu đã được tăng áp và được dẫn vào đường ống cấp đến thiết bị sử dụng nhiệt.
Ý nghĩa số 200
Số 200 thường chỉ kích thước danh nghĩa hoặc đường kính cánh bơm thuộc cấp thiết kế 200 mm. Đây không phải là cột áp 200 m. Thông số lưu lượng và cột áp thực tế còn phụ thuộc vào đường kính cánh bơm, tốc độ quay, công suất động cơ và phiên bản cụ thể của từng nhà sản xuất.
Thông số làm việc phổ biến của RY100-65-200
Cấu hình RY100-65-200 được sử dụng phổ biến trên thị trường thường có lưu lượng khoảng 100 m³/h, cột áp khoảng 50 m và tốc độ quay khoảng 2.900 vòng/phút. Công suất động cơ thường ở mức 22 kW, tương đương khoảng 30 HP, sử dụng nguồn điện ba pha trong các hệ thống công nghiệp.
Một số nhà sản xuất có thể công bố thông số khác cho cùng tên model, chẳng hạn lưu lượng thấp hơn, cột áp thấp hơn hoặc công suất động cơ khác. Nguyên nhân thường đến từ sự khác biệt về đường kính cánh bơm, vật liệu chế tạo, hiệu suất thủy lực, loại dầu và điểm làm việc được lựa chọn.
Vì vậy, khi xác định bơm có đáp ứng đúng nhu cầu hay không, không nên chỉ dựa vào tên RY100-65-200. Cần đối chiếu đường đặc tính của chính nhà sản xuất với lưu lượng yêu cầu, cột áp đường ống, nhiệt độ dầu, độ nhớt và công suất động cơ.
Đặc điểm nổi bật của bơm RY100-65-200
Chuyên dùng cho dầu truyền nhiệt nhiệt độ cao
Đặc điểm quan trọng nhất của RY100-65-200 là khả năng vận chuyển dầu nóng trong điều kiện nhiệt độ cao. Bơm được thiết kế để làm việc với dầu truyền nhiệt, dầu gia nhiệt, dầu tải nhiệt và một số chất lỏng nóng có tính chất tương đương.
Khác với bơm nước, bơm dầu nóng phải giải quyết đồng thời các vấn đề về nhiệt độ, độ nhớt, giãn nở vật liệu và khả năng rò rỉ qua trục. Vì vậy, kết cấu của RY100-65-200 thường có phần giá đỡ kéo dài, buồng làm kín phù hợp với dầu nóng và khu vực ổ bi được bố trí cách xa nguồn nhiệt chính.
Kết cấu ly tâm một cấp, hút đơn
RY100-65-200 sử dụng một cánh bơm chính để tạo áp suất cho dòng dầu. Kết cấu một cấp giúp bơm có cấu tạo tương đối gọn, dễ lắp đặt và thuận tiện cho việc kiểm tra cánh bơm, trục bơm, phớt và ổ bi.
Cửa hút đặt theo phương dọc trục giúp dầu đi trực tiếp vào tâm cánh bơm. Sau đó, lực ly tâm đẩy dầu từ tâm cánh ra mép cánh và đưa vào buồng xoắn. Cách vận hành này phù hợp với hệ thống tuần hoàn cần lưu lượng lớn và dòng dầu ổn định.
Lưu lượng lớn cho hệ thống tuần hoàn
Với cấu hình phổ biến khoảng 100 m³/h, RY100-65-200 phù hợp với các hệ thống cần tuần hoàn lượng dầu lớn giữa lò dầu và thiết bị tiêu thụ nhiệt.
Lưu lượng thực tế của bơm sẽ thay đổi theo trở lực đường ống, độ nhớt của dầu, chiều dài tuyến ống, số lượng van và co nối, độ cao chênh lệch giữa các thiết bị cũng như tình trạng của cánh bơm. Bơm chỉ đạt lưu lượng danh nghĩa khi làm việc gần điểm thiết kế.
Cột áp phù hợp cho đường ống công nghiệp
Cột áp khoảng 50 m ở cấu hình phổ biến cho phép bơm thắng được tổn thất áp suất trong đường ống và đưa dầu đến các thiết bị gia nhiệt, bồn chứa, máy ép, máy cán, lò sấy hoặc thiết bị trao đổi nhiệt.
Cột áp không đồng nghĩa với chiều cao nâng dầu theo nghĩa đơn giản. Trong hệ thống tuần hoàn kín, cột áp chủ yếu được dùng để bù tổn thất ma sát và tổn thất cục bộ của đường ống, van, bộ trao đổi nhiệt và các thiết bị khác.
Làm mát tự nhiên, không cần hệ thống nước làm mát riêng
Một ưu điểm nổi bật của dòng RY là sử dụng khả năng tản nhiệt tự nhiên thay cho kết cấu làm mát bằng nước ở khu vực làm kín hoặc ổ đỡ. Điều này giúp giảm số lượng đường ống phụ, van phụ và các thiết bị liên quan đến nước làm mát.
Phần giá đỡ và trục bơm được bố trí để tạo khoảng cách giữa vùng dầu nóng với ổ bi. Nhiệt từ buồng bơm được truyền dần ra bề mặt kim loại và tản vào không khí.
Tuy nhiên, tản nhiệt tự nhiên chỉ hoạt động hiệu quả khi bơm được đặt ở nơi thông thoáng. Không nên che kín cụm giá đỡ, đặt bơm sát vách hoặc bố trí gần nguồn nhiệt lớn khác.
Cụm ổ bi được bố trí tách khỏi buồng dầu nóng
Ổ bi của bơm RY100-65-200 thường được đặt ở hai đầu cụm trục hoặc trong giá đỡ riêng. Cách bố trí này giúp giảm tác động trực tiếp của nhiệt độ cao lên mỡ, dầu bôi trơn và vật liệu chế tạo ổ bi.
Khi ổ bi làm việc ở nhiệt độ phù hợp, trục quay ổn định hơn, giảm rung và hạn chế hiện tượng kẹt hoặc phá hỏng ổ. Việc bôi trơn ổ bi phải được thực hiện đúng loại dầu hoặc mỡ mà nhà sản xuất quy định.
Khả năng làm kín phù hợp với dầu nóng
Bơm RY100-65-200 thường sử dụng dây chèn chịu nhiệt, phớt dầu chịu nhiệt, phớt cơ khí hoặc kết hợp nhiều lớp làm kín tùy phiên bản.
Bộ phận làm kín có nhiệm vụ ngăn dầu truyền nhiệt rò ra ngoài tại vị trí trục xuyên qua thân bơm. Đây là khu vực đặc biệt quan trọng vì dầu nóng có thể gây bỏng, tạo mùi, làm hỏng các chi tiết xung quanh hoặc phát sinh nguy cơ cháy nếu tiếp xúc với nguồn nhiệt.
Vật liệu làm kín phải phù hợp với nhiệt độ và thành phần hóa học của dầu. Không nên tự ý thay dây chèn hoặc phớt bằng loại chuyên dùng cho nước lạnh, vì vật liệu này có thể nhanh chóng chai cứng và mất khả năng làm kín.
Phù hợp với nhiều ngành công nghiệp
Bơm RY100-65-200 thường được sử dụng trong các hệ thống:
- Lò dầu truyền nhiệt.
- Thiết bị gia nhiệt gián tiếp.
- Máy ép và máy cán nhựa.
- Máy đùn nhựa.
- Thiết bị lưu hóa cao su.
- Máy sấy công nghiệp.
- Máy cán và định hình vật liệu.
- Thiết bị gia nhiệt trong ngành hóa chất.
- Dây chuyền sản xuất sợi, dệt và nhuộm.
- Thiết bị chế biến thực phẩm có sử dụng dầu gia nhiệt.
- Hệ thống gia nhiệt bồn chứa, bồn phản ứng và thiết bị trao đổi nhiệt.
Điểm chung của các ứng dụng này là cần truyền nhiệt thông qua dầu nóng và duy trì dòng dầu tuần hoàn ổn định.
Điều kiện chất lỏng phù hợp
RY100-65-200 phù hợp với dầu truyền nhiệt có tính bôi trơn, không chứa cặn rắn, cát, mạt kim loại hoặc các hạt mài mòn. Dầu phải có độ nhớt nằm trong giới hạn mà bơm và động cơ có thể đáp ứng.
Dầu quá đặc sẽ làm tăng tổn thất khi hút, tăng tải lên động cơ và làm giảm lưu lượng. Dầu bị lão hóa, tạo cặn hoặc chứa nhiều sản phẩm phân hủy cũng có thể làm tắc đường ống, mài mòn cánh bơm và gây kẹt bộ phận làm kín.
Không nên dùng bơm này để vận chuyển chất lỏng có nhiều hạt rắn, bùn, dung dịch kết tinh hoặc chất lỏng có tính mài mòn cao nếu bơm không được thiết kế riêng cho điều kiện đó.
Những điểm cần biết khi lựa chọn bơm
Kiểm tra lưu lượng và cột áp thực tế
Lưu lượng cần chọn phải dựa trên nhu cầu trao đổi nhiệt của hệ thống chứ không chỉ dựa trên công suất lò. Nếu lưu lượng quá thấp, dầu có thể bị gia nhiệt quá mức trong đường ống hoặc trong lò. Nếu lưu lượng quá cao, tổn thất đường ống và công suất tiêu thụ có thể tăng.
Cột áp cần được tính từ tổng tổn thất của đường ống, van, thiết bị trao đổi nhiệt, bộ lọc và các phụ kiện. Không nên lựa chọn bơm chỉ dựa vào chiều cao hình học của hệ thống.
Kiểm tra nhiệt độ làm việc
Nhiệt độ dầu quyết định trực tiếp đến vật liệu thân bơm, gioăng, dây chèn, phớt cơ khí và dầu bôi trơn ổ bi. Mỗi nhà sản xuất có thể công bố giới hạn nhiệt độ khác nhau, do đó cần đối chiếu với tài liệu kỹ thuật của đúng phiên bản bơm.
Khi nhiệt độ vượt quá giới hạn thiết kế, dầu có thể bị phân hủy, phớt bị hỏng, ổ bi bị quá nhiệt và nguy cơ rò rỉ tăng cao.
Kiểm tra đặc tính của dầu truyền nhiệt
Cần xác định loại dầu đang sử dụng là dầu tổng hợp, dầu khoáng hay loại dầu chuyên dụng khác. Độ nhớt của dầu thay đổi theo nhiệt độ, vì vậy thông số bơm phải được kiểm tra ở nhiệt độ vận hành thực tế chứ không chỉ ở điều kiện môi trường.
Dầu mới, dầu đã sử dụng lâu ngày và dầu bị oxy hóa có thể tạo ra các đặc tính dòng chảy khác nhau. Điều này ảnh hưởng đến lưu lượng, công suất và tuổi thọ của bơm.
Chọn đúng vật liệu chế tạo
Thân bơm bằng gang có thể phù hợp với một số loại dầu và điều kiện nhiệt độ nhất định. Trong môi trường có tính ăn mòn hoặc yêu cầu cao hơn, có thể cần thân thép đúc hoặc thép không gỉ.
Các chi tiết tiếp xúc với dầu gồm thân bơm, cánh bơm, trục, bạc trục, gioăng và bộ phận làm kín. Chỉ cần một chi tiết không tương thích với dầu hoặc nhiệt độ làm việc, độ bền của toàn bộ bơm có thể bị ảnh hưởng.
Các lưu ý quan trọng trong quá trình vận hành
Bơm RY100-65-200 không nên chạy khô. Trước khi khởi động, đường ống hút, thân bơm và buồng làm kín phải được điền đầy dầu theo đúng quy trình của hệ thống. Dầu cần lưu thông qua bơm trước khi động cơ hoạt động ở chế độ ổn định.
Không nên đóng hoàn toàn van hút khi bơm đang chạy. Van hút bị đóng hoặc đường ống hút bị tắc có thể làm bơm thiếu dầu, tạo tiếng ồn, rung mạnh và gây hư hỏng bộ phận làm kín.
Cần theo dõi nhiệt độ ổ bi, độ rung, tiếng ồn, áp suất hút, áp suất xả và tình trạng rò rỉ tại trục. Dầu rò rỉ nhiều, ổ bi nóng bất thường hoặc bơm rung mạnh là dấu hiệu cần kiểm tra ngay.
Bơm cũng cần được lắp đúng chiều quay. Nếu động cơ quay ngược, cánh bơm không tạo được dòng chảy đúng thiết kế, lưu lượng và cột áp giảm rõ rệt, đồng thời có thể gây ảnh hưởng đến khớp nối và phớt.
Ưu điểm và giới hạn của RY100-65-200
Ưu điểm
RY100-65-200 có lưu lượng lớn, phù hợp với hệ thống tuần hoàn dầu nóng công suất cao. Kết cấu ly tâm một cấp giúp bơm dễ lắp đặt và dễ bảo trì. Khả năng làm việc với dầu nhiệt độ cao, cụm ổ bi tách khỏi vùng nóng và cơ chế tản nhiệt tự nhiên giúp giảm nhu cầu sử dụng thiết bị phụ trợ.
Bơm có thể kết nối với nhiều hệ thống gia nhiệt công nghiệp khác nhau, đặc biệt là những dây chuyền cần dòng dầu tuần hoàn liên tục và ổn định.
Giới hạn
Bơm không phù hợp với chất lỏng chứa nhiều hạt rắn hoặc chất lỏng có tính mài mòn nếu không có cấu hình vật liệu đặc biệt. Hiệu suất của bơm phụ thuộc mạnh vào độ nhớt và nhiệt độ của dầu.
Bơm cũng yêu cầu căn chỉnh chính xác giữa trục bơm và trục động cơ. Nếu lắp đặt sai, phớt, ổ bi và khớp nối có thể nhanh hỏng dù thân bơm và động cơ vẫn hoạt động.
Tóm tắt đặc điểm cần nhớ
Bơm dầu truyền nhiệt RY100-65-200 là bơm ly tâm trục ngang một cấp, chuyên vận chuyển và tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp. Ký hiệu 100-65-200 thường thể hiện cửa hút DN100, cửa xả DN65 và cấp kích thước cánh bơm 200.
Cấu hình phổ biến của model này có lưu lượng khoảng 100 m³/h, cột áp khoảng 50 m, tốc độ quay khoảng 2.900 vòng/phút và động cơ khoảng 22 kW. Các đặc điểm đáng chú ý gồm kết cấu chịu nhiệt, tản nhiệt tự nhiên, ổ bi bố trí cách xa vùng dầu nóng, khả năng làm kín bằng vật liệu chịu nhiệt và khả năng làm việc ổn định trong hệ thống tuần hoàn dầu truyền nhiệt.
