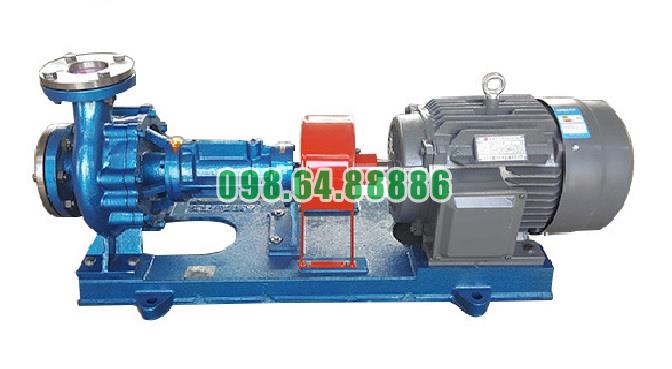

Bơm dầu công nghiệp chịu nhiệt RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

Kết cấu khớp nối mềm truyền động hiệu quả trên Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 sử dụng khớp nối mềm kiểu ba chấu để truyền chuyển động từ động cơ sang trục bơm. Bộ phận này nằm giữa hai đầu trục, có nhiệm vụ truyền mô-men quay ổn định, giảm tác động của rung động và hạn chế tải va đập truyền trực tiếp vào cụm ổ bi.

Kết cấu khớp nối mềm phù hợp với tốc độ làm việc 2.900 vòng/phút của bơm, đồng thời giúp cụm động cơ và bơm vận hành liên tục, êm hơn khi được căn chỉnh và lắp đặt đúng kỹ thuật.

Cấu tạo cơ bản của khớp nối mềm

Khớp nối mềm trên Bơm dầu truyền nhiệt RY25-25-160 được cấu thành từ hai nửa khớp nối và phần tử đàn hồi đặt giữa các chấu.

Nửa khớp nối phía động cơ

Nửa khớp nối thứ nhất được lắp cố định trên đầu trục động cơ. Khi động cơ khởi động, bộ phận này quay theo trục động cơ và tiếp nhận toàn bộ mô-men do động cơ tạo ra.

Nửa khớp nối phải được lắp chắc chắn, đúng tâm và không được dịch chuyển trên trục trong quá trình vận hành.

Nửa khớp nối phía bơm

Nửa khớp nối còn lại được lắp trên đầu trục của Bơm dầu truyền nhiệt RY25-25-160. Bộ phận này nhận chuyển động từ phía động cơ và truyền trực tiếp đến trục bơm.

Khi trục bơm quay, bánh công tác bên trong thân bơm cũng quay theo để tạo lưu lượng và cột áp cho dòng dầu truyền nhiệt.

Các chấu truyền động

Trên hai nửa khớp nối có các chấu được bố trí xen kẽ. Các chấu không tiếp xúc cứng hoàn toàn với nhau mà truyền lực thông qua phần tử đàn hồi ở giữa.

Kết cấu ba chấu tạo ra nhiều vị trí tiếp nhận mô-men quanh chu vi khớp nối. Nhờ đó, lực truyền được phân bố tương đối đều thay vì tập trung tại một điểm duy nhất.

Phần tử đàn hồi

Phần tử đàn hồi nằm giữa các chấu của hai nửa khớp nối. Đây là chi tiết tạo nên đặc tính mềm của bộ truyền động.

Khi động cơ quay, các chấu phía động cơ ép vào phần tử đàn hồi. Phần tử này tiếp tục truyền lực sang các chấu phía bơm, làm trục bơm quay theo.

Ngoài nhiệm vụ truyền mô-men, phần tử đàn hồi còn hấp thụ một phần rung động và va đập nhỏ phát sinh trong quá trình khởi động hoặc khi tải làm việc thay đổi.

Nguyên lý truyền động qua khớp nối mềm

Quá trình truyền động trên Bơm dầu truyền nhiệt RY25-25-160 diễn ra theo trình tự:

1. Động cơ tạo mô-men quay.
2. Trục động cơ làm nửa khớp nối phía động cơ quay.
3. Các chấu tác động lên phần tử đàn hồi.
4. Phần tử đàn hồi truyền lực sang nửa khớp nối phía bơm.
5. Nửa khớp nối phía bơm làm trục bơm quay.
6. Trục bơm truyền chuyển động đến bánh công tác.

Nhờ kết cấu này, mô-men từ động cơ được truyền đến bánh công tác mà không cần nối cứng trực tiếp hai đầu trục.

Khả năng truyền mô-men ổn định

Khớp nối mềm giúp truyền mô-men từ động cơ công suất 1,5 kW sang trục bơm ở tốc độ 2.900 vòng/phút.

Các chấu được bố trí đều quanh tâm quay nên lực truyền được phân bố trên nhiều bề mặt tiếp xúc. Điều này giúp hạn chế hiện tượng tải tập trung, giảm va đập giữa hai đầu trục và duy trì chuyển động quay liên tục.

Khi khớp nối được lắp đúng tâm, trục bơm nhận mô-men đều, bánh công tác quay ổn định và dòng dầu được vận chuyển liên tục trong hệ thống.

Hấp thụ rung động và tải va đập

Nếu hai trục được nối hoàn toàn bằng một chi tiết cứng, rung động từ động cơ có thể truyền trực tiếp đến trục bơm, ổ bi và bánh công tác.

Phần tử đàn hồi trong khớp nối mềm giúp giảm bớt sự truyền rung này. Khi xuất hiện dao động nhỏ, phần tử đàn hồi có thể biến dạng trong giới hạn cho phép và hấp thụ một phần năng lượng rung.

Khả năng giảm chấn giúp:

• Hạn chế rung tại đầu trục bơm.
• Giảm tiếng ồn tại cụm truyền động.
• Bảo vệ ổ bi khỏi tải va đập đột ngột.
• Hạn chế lực tác động lên trục và bánh công tác.
• Giúp bơm khởi động êm hơn.

Khớp nối mềm đặc biệt có ý nghĩa khi động cơ bắt đầu tăng tốc từ trạng thái đứng yên lên tốc độ định mức.

Bù sai lệch nhỏ giữa hai đầu trục

Trong thực tế lắp đặt, trục động cơ và trục bơm có thể tồn tại một lượng sai lệch rất nhỏ. Sai lệch có thể phát sinh do dung sai chế tạo, lắp đặt, rung động hoặc sự giãn nở của các bộ phận khi bơm làm việc với dầu nóng.

Phần tử đàn hồi của khớp nối mềm có khả năng thích nghi với sai lệch nhỏ giữa hai đầu trục. Nhờ đó, lực truyền động không tác động quá cứng lên ổ bi và thân trục.

Tuy nhiên, khớp nối mềm chỉ hỗ trợ bù sai lệch trong phạm vi nhỏ. Bộ phận này không thể thay thế cho việc căn chỉnh đồng tâm giữa bơm và động cơ.

Nếu hai trục bị lệch quá mức, khớp nối sẽ phải biến dạng liên tục, làm phần tử đàn hồi nhanh mòn và khiến ổ bi chịu tải không đều.

Bảo vệ trục bơm và cụm ổ bi

Khớp nối mềm tạo một vùng trung gian giữa động cơ và trục bơm. Khi tải thay đổi hoặc động cơ xuất hiện dao động, phần tử đàn hồi giúp giảm mức độ truyền lực đột ngột đến cụm bơm.

Nhờ đó, trục bơm hạn chế bị uốn hoặc kéo lệch, còn hai ổ bi bên trong thân ổ trục ít phải chịu tải va đập.

Khả năng bảo vệ này góp phần duy trì:

• Độ thẳng của trục bơm.
• Độ ổn định của bánh công tác.
• Khe hở làm việc giữa các bộ phận.
• Nhiệt độ ổ bi trong giới hạn bình thường.
• Độ kín tại khu vực packing và phớt dầu.

Nếu khớp nối bị cứng, hư hỏng hoặc lắp lệch, rung động từ đầu truyền động có thể ảnh hưởng đến toàn bộ cụm rôto.

Hỗ trợ bơm vận hành êm ở tốc độ cao

Bơm dầu truyền nhiệt RY25-25-160 vận hành ở tốc độ 2.900 vòng/phút. Ở tốc độ này, sai lệch nhỏ tại khớp nối cũng có thể tạo ra rung động rõ rệt.

Kết cấu khớp nối mềm kiểu ba chấu giúp duy trì chuyển động quay đều bằng cách truyền lực qua phần tử đàn hồi. Lực tác động giữa hai nửa khớp nối không diễn ra theo kiểu va chạm kim loại trực tiếp.

Khi khớp nối được lắp đúng kỹ thuật, hệ thống truyền động hoạt động nhẹ hơn, giảm tiếng gõ và hạn chế rung tại vị trí liên kết giữa bơm với động cơ.

Thuận tiện khi tháo lắp và bảo dưỡng

Khớp nối mềm giúp tách riêng động cơ và bơm khi cần kiểm tra hoặc sửa chữa. Kỹ thuật viên có thể tháo phần liên kết khớp nối trước khi đưa động cơ ra khỏi bệ máy hoặc tháo cụm rôto của bơm.

Kết cấu này cho phép kiểm tra từng thành phần riêng biệt, gồm:

• Hai nửa khớp nối.
• Các chấu truyền động.
• Phần tử đàn hồi.
• Vị trí lắp trên trục.
• Độ đồng tâm giữa trục bơm và trục động cơ.

Phần tử đàn hồi là chi tiết cần được theo dõi thường xuyên vì phải chịu lực nén, dao động và nhiệt từ khu vực truyền động.

Yêu cầu căn chỉnh khớp nối chính xác

Để khớp nối mềm truyền động hiệu quả, trục bơm và trục động cơ phải được căn chỉnh đồng tâm trước khi vận hành.

Sai lệch tại vành ngoài khớp nối không được vượt quá giới hạn lắp đặt cho phép. Đồng thời, giữa hai đầu trục cần duy trì một khoảng hở phù hợp để tránh tiếp xúc trực tiếp khi các bộ phận giãn nở.

Nếu khoảng cách quá nhỏ, hai đầu trục có thể chạm nhau khi bơm nóng lên. Nếu khoảng cách quá lớn, các chấu và phần tử đàn hồi có thể không làm việc đúng vị trí.

Sau khi căn chỉnh, cần siết chắc bu lông cố định bơm và động cơ, sau đó quay khớp nối bằng tay để kiểm tra. Khớp nối phải quay nhẹ, đều và không có điểm kẹt.

Những dấu hiệu khớp nối hoạt động không bình thường

Khớp nối mềm cần được kiểm tra khi xuất hiện các dấu hiệu sau:

• Bơm rung mạnh tại đầu truyền động.
• Có tiếng gõ hoặc tiếng va đập theo chu kỳ.
• Phần tử đàn hồi bị nứt, biến dạng hoặc mòn.
• Hai nửa khớp nối không nằm đồng tâm.
• Trục quay nặng hoặc không đều.
• Ổ bi phía khớp nối nóng bất thường.
• Bu lông chân động cơ hoặc chân bơm bị lỏng.

Nếu tiếp tục vận hành khi khớp nối hư hỏng, tải trọng không đều có thể truyền sang trục bơm, làm nóng ổ bi và ảnh hưởng đến bánh công tác.

Kết cấu khớp nối mềm truyền động trên Bơm dầu truyền nhiệt RY25-25-160 gồm hai nửa khớp nối có chấu và phần tử đàn hồi đặt ở giữa. Động cơ truyền mô-men qua các chấu và phần tử đàn hồi đến trục bơm, từ đó làm bánh công tác quay ở tốc độ 2.900 vòng/phút.

Khớp nối mềm giúp truyền lực ổn định, hấp thụ một phần rung động, giảm tải va đập và hỗ trợ bù sai lệch rất nhỏ giữa hai đầu trục. Nhờ đó, trục bơm, ổ bi và bánh công tác được bảo vệ tốt hơn trong quá trình hoạt động.

Để khớp nối phát huy hiệu quả, bơm và động cơ phải được căn chỉnh đồng tâm, cố định chắc chắn trên cùng bệ máy và duy trì khoảng cách phù hợp giữa hai đầu trục.

Khả năng vận hành liên tục 24/7 của Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 được thiết kế cho nhiệm vụ tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp. Với lưu lượng 3 m³/h, cột áp 27 m, động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút, bơm có thể làm việc trong thời gian dài khi được lựa chọn đúng điểm vận hành, lắp đặt chính xác và bảo dưỡng đầy đủ.

Tuy nhiên, khả năng vận hành liên tục 24/7 không có nghĩa là bơm có thể chạy không giới hạn mà không cần kiểm tra. Để duy trì hoạt động ổn định cả ngày lẫn đêm, các điều kiện về lưu lượng, nhiệt độ, bôi trơn, độ đồng tâm và tình trạng làm kín phải luôn được kiểm soát.

Kết cấu phù hợp với chế độ tuần hoàn liên tục

Bơm RY25-25-160 làm việc theo nguyên lý ly tâm, tạo dòng dầu tuần hoàn liên tục từ cửa hút qua bánh công tác rồi ra cửa xả. Kết cấu này phù hợp với các hệ thống gia nhiệt cần duy trì dòng dầu ổn định trong nhiều giờ.

Khi bơm hoạt động đúng điểm thiết kế, dòng dầu đi qua thân bơm liên tục giúp hạn chế hiện tượng tích nhiệt cục bộ. Bánh công tác quay đều, áp suất ổn định và tải tác động lên động cơ không thay đổi đột ngột.

Đây là cơ sở quan trọng để Bơm dầu truyền nhiệt RY25-25-160 có thể làm việc dài giờ trong dây chuyền sản xuất liên tục.

Động cơ 1,5 kW phù hợp với tải thiết kế

Động cơ công suất 1,5 kW cung cấp mô-men quay cho bánh công tác hoạt động ở tốc độ 2.900 vòng/phút. Mức công suất này được lựa chọn phù hợp với lưu lượng 3 m³/h và cột áp 27 m của bơm.

Khi lưu lượng được duy trì trong vùng cho phép, động cơ không phải làm việc quá tải. Nhiệt độ cuộn dây, ổ bi động cơ và cụm truyền động nhờ đó được kiểm soát tốt hơn.

Nếu van xả mở quá lớn, lưu lượng tăng vượt thiết kế hoặc dầu còn quá đặc khi khởi động, tải động cơ có thể tăng cao. Vì vậy, vận hành liên tục 24/7 chỉ ổn định khi bơm làm việc gần điểm thông số định mức.

Cơ chế tản nhiệt hỗ trợ vận hành dài giờ

Bơm dầu truyền nhiệt RY25-25-160 sử dụng kết cấu tản nhiệt tự nhiên để phân tán nhiệt từ thân bơm và khu vực trục ra môi trường xung quanh.

Cơ chế này giúp giảm nhiệt truyền đến ổ bi, bộ chèn làm kín và phớt dầu. Khi nhiệt độ tại các bộ phận quay được kiểm soát, nguy cơ khô dầu bôi trơn, lão hóa phớt và nóng ổ bi sẽ giảm.

Để khả năng tản nhiệt phát huy hiệu quả, khu vực lắp bơm phải thông thoáng. Không nên che kín cụm ổ trục hoặc bọc vật liệu cách nhiệt lên toàn bộ phần thân đỡ, vì điều này có thể làm nhiệt tích tụ khi bơm chạy liên tục.

Bôi trơn ổ bi quyết định độ ổn định 24/7

Ổ bi là bộ phận chịu tải liên tục khi trục bơm quay ở tốc độ 2.900 vòng/phút. Nếu dầu hoặc mỡ bôi trơn không đủ, ổ bi sẽ tăng ma sát, phát nhiệt và nhanh hư hỏng.

Để Bơm dầu truyền nhiệt RY25-25-160 vận hành liên tục 24/7, cần bảo đảm:

• Khoang ổ trục có đủ dầu bôi trơn.
• Mỡ bôi trơn đúng chủng loại và không bị biến chất.
• Ổ bi không có độ rơ hoặc tiếng kêu bất thường.
• Nhiệt độ cụm ổ trục được kiểm tra định kỳ.
• Dầu và mỡ được bổ sung theo thời gian vận hành.

Bôi trơn đầy đủ giúp giảm ma sát, hạn chế mài mòn và duy trì độ ổn định của trục trong quá trình làm việc kéo dài.

Duy trì lưu lượng tối thiểu

Bơm RY25-25-160 không nên vận hành liên tục ở lưu lượng quá thấp. Khi dòng dầu đi qua bơm không đủ, nhiệt sinh ra bên trong khó được đưa ra ngoài, làm nhiệt độ thân bơm và khu vực làm kín tăng lên.

Với lưu lượng thiết kế 3 m³/h, lưu lượng vận hành không nên thấp hơn khoảng 0,9 m³/h trong thời gian dài. Nếu hệ thống thường xuyên sử dụng lượng dầu thấp hơn mức này, cần bố trí đường hồi bypass để duy trì dòng chảy tối thiểu qua bơm.

Duy trì lưu lượng phù hợp giúp giảm rung động, hạn chế quá nhiệt và bảo vệ bộ phận làm kín khi bơm hoạt động 24/7.

Độ đồng tâm giúp giảm rung khi chạy liên tục

Khi bơm và động cơ được căn chỉnh đồng tâm chính xác, trục bơm quay ổn định, ổ bi chịu tải đều và khớp nối ít phát sinh rung động.

Nếu hai trục bị lệch, tải uốn sẽ liên tục tác động lên trục và ổ bi. Trong thời gian ngắn, bơm có thể vẫn hoạt động, nhưng khi chạy liên tục, hiện tượng lệch tâm dễ dẫn đến:

• Nóng ổ bi.
• Rung động tăng dần.
• Mòn khớp nối.
• Hư hỏng phớt làm kín.
• Giảm tuổi thọ trục bơm.

Vì vậy, căn chỉnh đồng tâm là điều kiện bắt buộc để duy trì khả năng vận hành liên tục của Bơm dầu truyền nhiệt RY25-25-160.

Hệ thống dầu phải sạch và không chứa khí

Dòng dầu sạch giúp bánh công tác, ổ trục và bộ phận làm kín làm việc ổn định. Nếu dầu có nhiều cặn, xỉ hàn hoặc tạp chất, bánh công tác có thể bị tắc, bề mặt làm kín bị mài mòn và lưu lượng giảm.

Không khí lọt vào đường hút cũng làm dòng dầu gián đoạn, khiến bơm rung và áp suất cửa xả dao động. Những hiện tượng này đặc biệt nguy hiểm khi bơm làm việc không có người theo dõi thường xuyên.

Để vận hành 24/7, đường hút cần kín, bộ lọc phải sạch và thân bơm luôn có đầy dầu truyền nhiệt.

Theo dõi liên tục các dấu hiệu vận hành

Bơm chạy 24/7 cần được kiểm tra theo ca thay vì chỉ kiểm tra khi xuất hiện sự cố. Các yếu tố cần theo dõi gồm:

• Áp suất tại cửa xả.
• Lưu lượng dầu tuần hoàn.
• Nhiệt độ ổ bi.
• Nhiệt độ thân bơm.
• Mức rung động.
• Tiếng ồn của cụm rôto.
• Tình trạng rò rỉ tại bộ phận làm kín.
• Dòng điện làm việc của động cơ.

Nếu nhiệt độ, tiếng ồn hoặc rung động tăng bất thường, cần dừng bơm để kiểm tra. Việc tiếp tục vận hành khi đã có dấu hiệu hư hỏng có thể làm sự cố lan sang trục, ổ bi, bánh công tác và động cơ.

Nên bố trí bơm dự phòng

Đối với hệ thống sản xuất bắt buộc hoạt động liên tục, nên bố trí hai bơm RY25-25-160 theo phương án một bơm làm việc và một bơm dự phòng.

Bơm dự phòng giúp hệ thống không phải dừng hoàn toàn khi bơm chính cần kiểm tra hoặc bảo dưỡng. Hai bơm cũng có thể được vận hành luân phiên để phân bổ số giờ làm việc, giảm tải cho từng thiết bị và kéo dài tuổi thọ tổng thể.

Việc có bơm dự phòng đặc biệt cần thiết với dây chuyền mà ngừng tuần hoàn dầu có thể làm nhiệt độ tăng mất kiểm soát hoặc ảnh hưởng đến chất lượng sản xuất.

Bơm dầu truyền nhiệt RY25-25-160 có khả năng đáp ứng chế độ vận hành liên tục 24/7 khi được sử dụng đúng lưu lượng, đúng cột áp và duy trì đầy đủ các điều kiện kỹ thuật.

Khả năng làm việc dài giờ của bơm phụ thuộc trực tiếp vào việc bôi trơn ổ bi, kiểm soát nhiệt độ, duy trì lưu lượng tối thiểu, căn chỉnh đồng tâm và theo dõi rung động. Đối với hệ thống không được phép gián đoạn, cần bố trí thêm bơm dự phòng để bảo đảm tính liên tục và an toàn trong quá trình vận hành.
