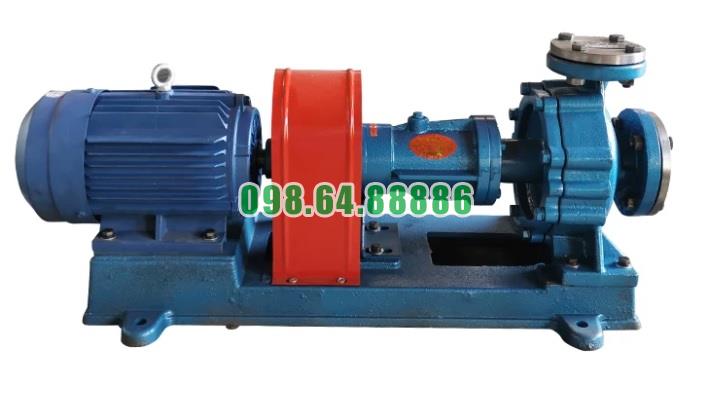

Máy bơm tuần hoàn nhiệt RY20-20-100 lưu lượng 1 m3/h, tốc độ 2.800 vòng/phút

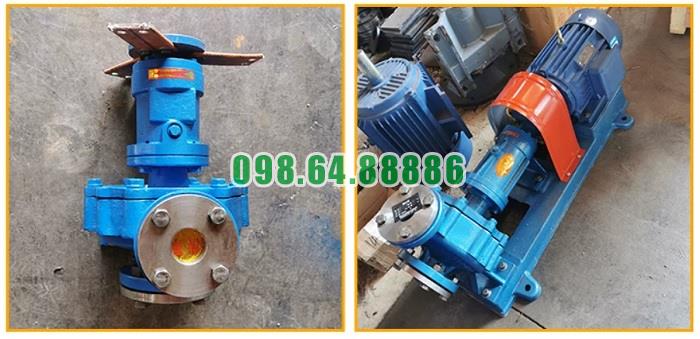

Đánh giá chi tiết thiết kế nhỏ gọn của Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 có thiết kế nhỏ gọn, phù hợp với các hệ thống tuần hoàn dầu nóng quy mô nhỏ và khu vực lắp đặt hạn chế diện tích. Cụm bơm được bố trí theo dạng trục ngang, bơm và động cơ đặt đồng tâm trên cùng một bệ máy, giúp tổng thể thiết bị chắc chắn nhưng không chiếm nhiều không gian.

Kích thước cụm bơm được tối ưu

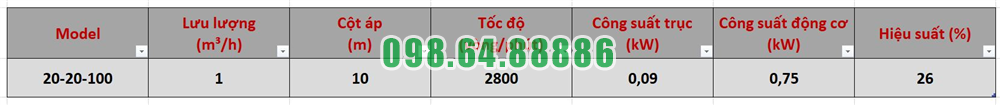

RY20-20-100 sử dụng cửa hút và cửa xả danh nghĩa 20 mm, bánh công tác có đường kính ngoài danh nghĩa 100 mm và động cơ công suất 0,75 kW. Các thông số nhỏ giúp cụm bơm có kích thước tổng thể gọn hơn so với những model lưu lượng lớn.

Thiết kế này thuận lợi khi lắp đặt cạnh bồn dầu, thiết bị gia nhiệt, máy ép nhiệt hoặc cụm trao đổi nhiệt có không gian bố trí hạn chế.

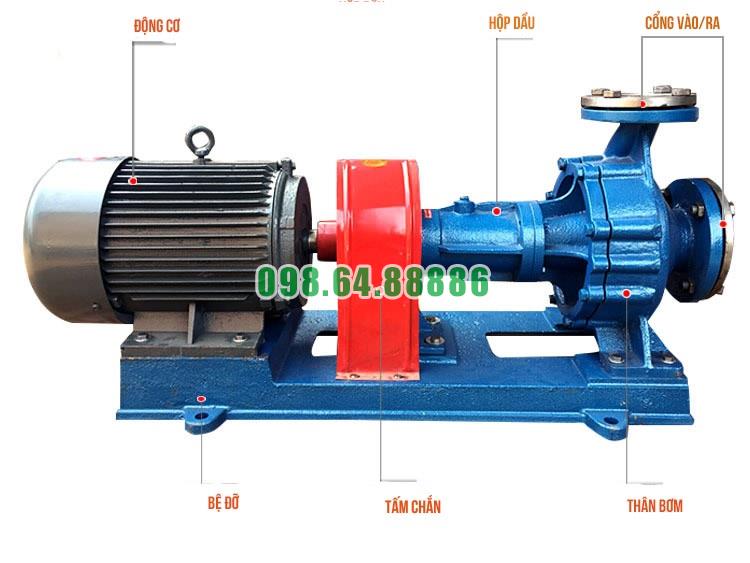

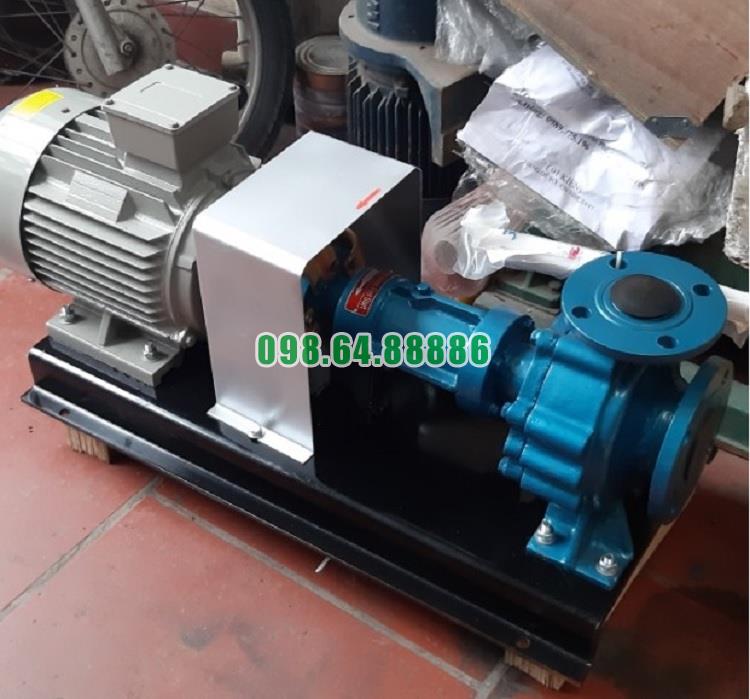

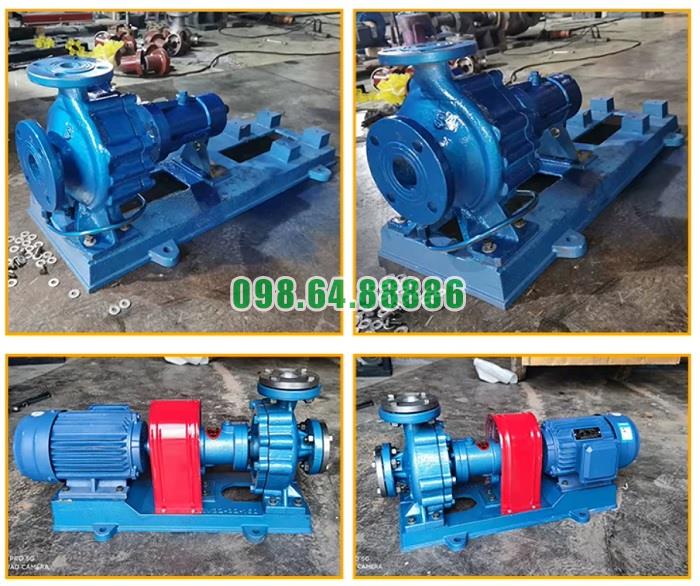

Bơm và động cơ lắp chung trên một bệ

Việc đặt bơm và động cơ trên cùng một bệ giúp tạo thành một cụm thiết bị thống nhất. Cách bố trí này mang lại các ưu điểm:

• Giảm diện tích nền lắp đặt.
• Thuận tiện căn chỉnh đồng tâm hai trục.
• Hạn chế dịch chuyển tương đối giữa bơm và động cơ.
• Dễ vận chuyển và bố trí trong dây chuyền.
• Tạo kết cấu chắc chắn khi bơm vận hành ở 2.800 vòng/phút.

Bệ máy gọn còn giúp đơn giản hóa quá trình làm móng và cố định thiết bị.

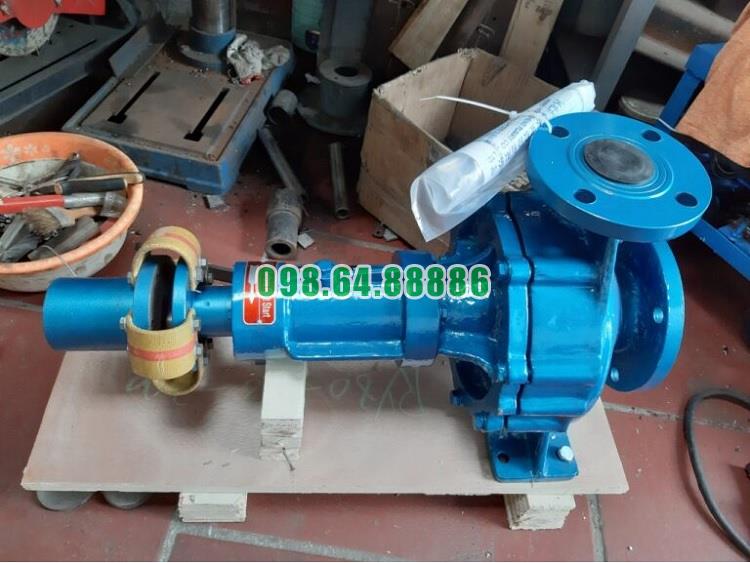

Kết cấu đỡ một phía tiết kiệm không gian

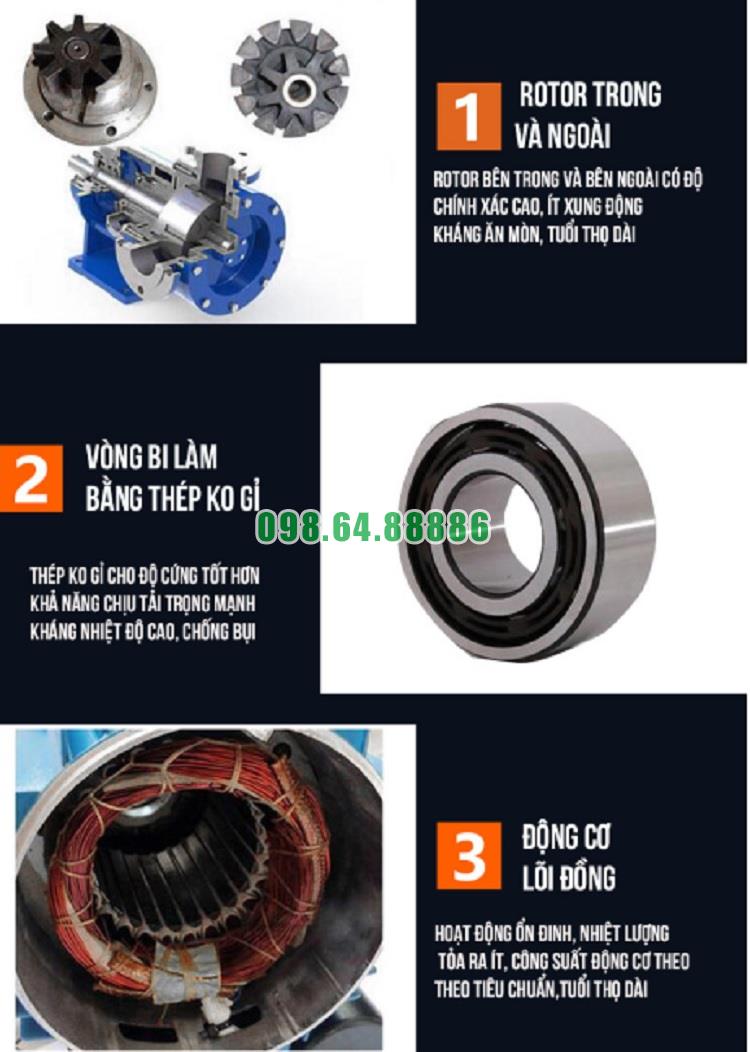

RY20-20-100 sử dụng kết cấu đỡ một phía, trong đó cụm bánh công tác, trục và ổ bi được bố trí liên tục về một phía của thân bơm. Cách thiết kế này giúp chiều dài và số lượng bộ phận trung gian được hạn chế.

Kết cấu đỡ một phía cũng giúp kỹ thuật viên tiếp cận cụm ổ trục, khớp nối và bộ làm kín thuận tiện hơn khi kiểm tra hoặc bảo dưỡng.

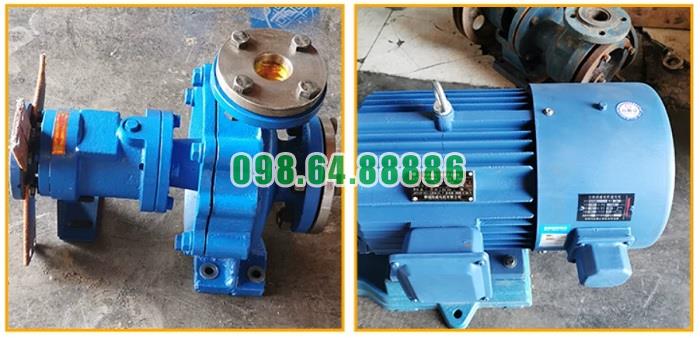

Cửa hút và cửa xả bố trí hợp lý

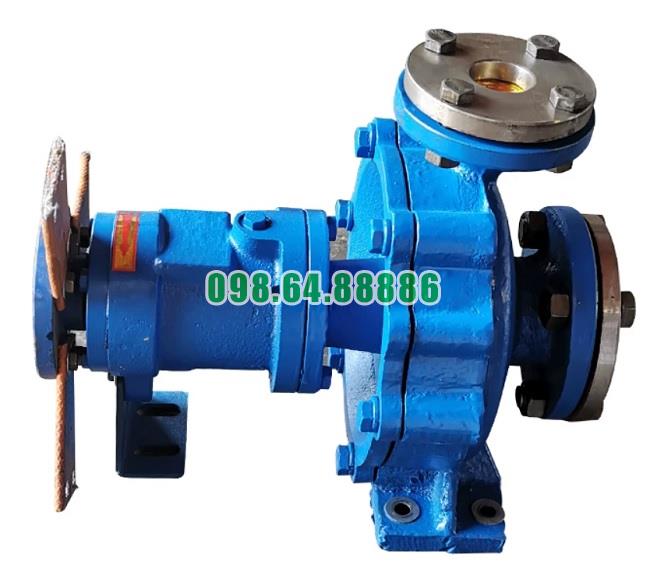

Cửa hút được bố trí theo hướng trục, giúp đường ống đưa dầu trực tiếp vào tâm bánh công tác. Cửa xả hướng tâm theo phương thẳng đứng, thuận tiện kết nối với đường ống đi lên phía trên.

Cách bố trí này giúp hệ thống đường ống xung quanh bơm gọn hơn, hạn chế các đoạn ống chuyển hướng không cần thiết. Tuy nhiên, cả đường hút và đường xả vẫn phải có giá đỡ độc lập để không truyền tải trọng lên thân bơm.

Tản nhiệt tự nhiên làm đơn giản tổng thể thiết bị

Một ưu điểm quan trọng trong thiết kế nhỏ gọn của Bơm dầu truyền nhiệt RY20-20-100 là sử dụng cơ chế tản nhiệt tự nhiên. Bơm không cần lắp thêm đường nước làm mát, van nước hoặc thiết bị tuần hoàn nước phụ trợ.

Nhờ đó, tổng thể hệ thống được thu gọn đáng kể, giảm số lượng đường ống xung quanh và hạn chế các vị trí có nguy cơ rò rỉ. Việc lắp đặt cũng đơn giản hơn tại những khu vực không có sẵn nguồn nước làm mát.

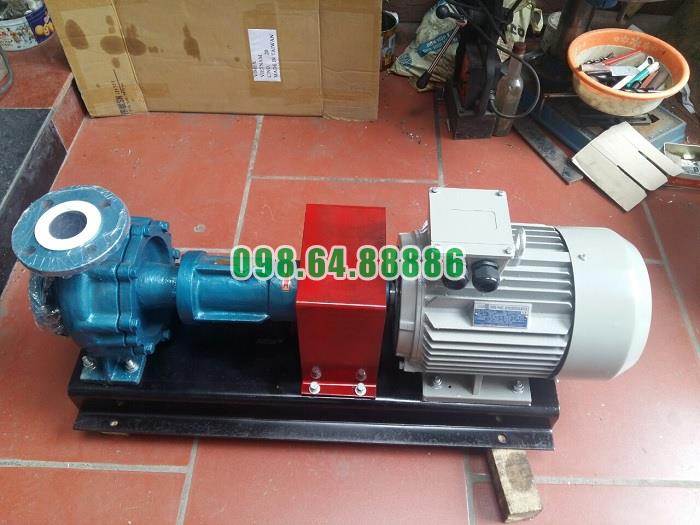

Khớp nối mềm có kết cấu đơn giản

Bơm truyền động từ động cơ thông qua khớp nối mềm. Bộ phận này có kích thước gọn, truyền mô-men trực tiếp và hỗ trợ giảm rung động nhỏ giữa hai trục.

So với những hệ truyền động sử dụng dây đai hoặc hộp giảm tốc, kết cấu khớp nối trực tiếp giúp cụm RY20-20-100 ngắn hơn, ít bộ phận hơn và thuận tiện kiểm tra.

Thuận tiện bố trí trong hệ thống nhỏ

Thiết kế nhỏ gọn giúp RY20-20-100 phù hợp với:

• Cụm gia nhiệt dầu đặt cạnh máy sản xuất.
• Hệ thống tuần hoàn dầu trong không gian hẹp.
• Bồn dầu nóng có lưu lượng tuần hoàn thấp.
• Thiết bị trao đổi nhiệt quy mô nhỏ.

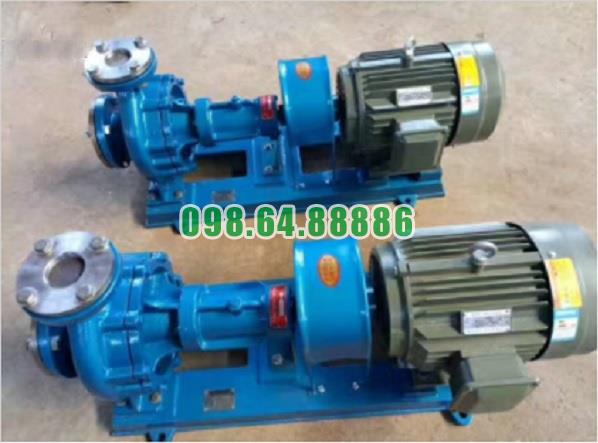

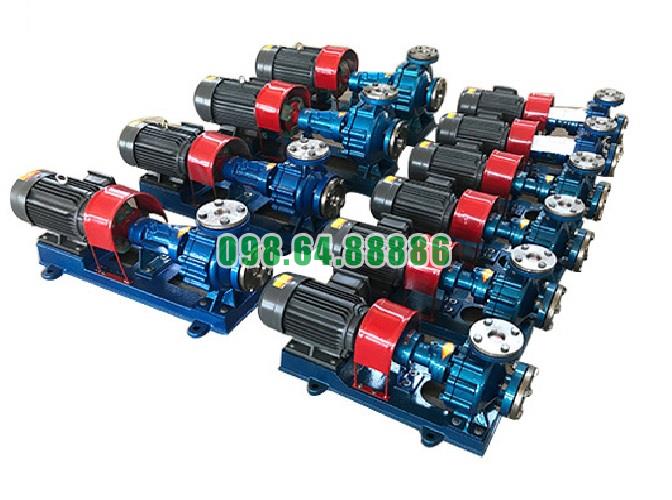

• Dây chuyền cần lắp bơm chính và bơm dự phòng gần nhau.

Việc sử dụng hai bơm song song cũng dễ bố trí hơn do mỗi cụm không chiếm nhiều diện tích.

Vẫn cần bảo đảm không gian bảo dưỡng

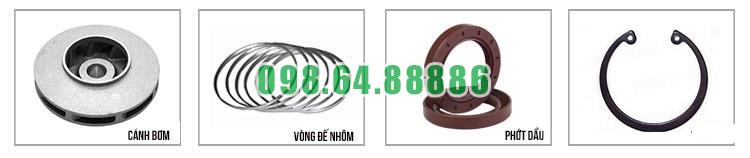

Mặc dù có thiết kế nhỏ gọn, khu vực lắp đặt không nên bố trí quá chật. Cần chừa khoảng trống tại phía động cơ và cụm ổ trục để tháo khớp nối, kiểm tra ổ bi, thay bộ chèn và rút cụm rôto khi cần thiết.

Như vậy, thiết kế gọn giúp tiết kiệm diện tích nhưng vẫn phải kết hợp với khoảng không bảo dưỡng hợp lý để tránh gây khó khăn trong quá trình sửa chữa.

Thiết kế nhỏ gọn của Bơm dầu truyền nhiệt RY20-20-100 được thể hiện qua kích thước model nhỏ, động cơ 0,75 kW, kết cấu đỡ một phía, bơm và động cơ lắp chung bệ, truyền động bằng khớp nối mềm và cơ chế tản nhiệt tự nhiên.

Những đặc điểm này giúp bơm tiết kiệm diện tích, đơn giản hóa đường ống và thuận tiện tích hợp vào các hệ thống tuần hoàn dầu nóng quy mô nhỏ. Tuy nhiên, khi lắp đặt vẫn cần chừa đủ không gian kiểm tra và bảo dưỡng để bảo đảm khả năng sử dụng lâu dài.

Tìm hiểu chất liệu chế tạo thân Bơm dầu truyền nhiệt RY20-20-100

Thân Bơm dầu truyền nhiệt RY20-20-100 là bộ phận trực tiếp chứa và dẫn dầu tải nhiệt nên vật liệu chế tạo phải đáp ứng yêu cầu chịu nhiệt, chịu áp suất và hạn chế biến dạng khi nhiệt độ thay đổi.

Tài liệu kỹ thuật của model RY20-20-100 được cung cấp chưa ghi rõ mác vật liệu cụ thể của thân bơm. Trên thị trường, thân bơm dòng RY thường được sản xuất bằng gang đúc, thép đúc hoặc thép không gỉ, tùy cấu hình và điều kiện làm việc. Một số nhà sản xuất công bố vật liệu phổ biến của dòng RY là thép đúc hoặc inox, trong khi một số đơn vị cung cấp thêm tùy chọn gang và thép hợp kim.

Thân bơm bằng thép đúc

Thép đúc là vật liệu thường được lựa chọn cho Bơm dầu truyền nhiệt RY20-20-100 làm việc với dầu nóng. Vật liệu này có độ bền cơ học tốt, chịu áp suất và thích nghi tốt với quá trình gia nhiệt – làm nguội lặp lại.

Thân bơm bằng thép đúc có các ưu điểm chính:

• Khả năng chịu nhiệt và chịu áp lực tốt.
• Độ cứng cao, hạn chế nứt vỡ khi vận hành.
• Chịu được rung động và tải trọng từ hệ thống đường ống.
• Phù hợp với dầu tải nhiệt có tính ăn mòn yếu.
• Ít biến dạng khi nhiệt độ làm việc thay đổi.

Với hệ thống tuần hoàn dầu ở nhiệt độ cao, thép đúc thường là lựa chọn phù hợp hơn so với gang thông thường.

Thân bơm bằng gang đúc

Gang đúc có ưu điểm là giá thành thấp, khả năng đúc tạo hình tốt và hấp thụ rung động tương đối hiệu quả. Vật liệu này có thể được sử dụng cho một số cấu hình Bơm dầu truyền nhiệt RY20-20-100 làm việc ở áp suất không quá cao và môi chất ít ăn mòn.

Tuy nhiên, gang có độ giòn cao hơn thép đúc. Khi bơm chịu va đập, ứng suất đường ống hoặc thay đổi nhiệt độ quá nhanh, thân gang có nguy cơ nứt cao hơn. Vì vậy, không nên tự kết luận thân bơm là gang nếu chưa kiểm tra hồ sơ xuất xưởng.

Thân bơm bằng thép không gỉ

Thân Bơm dầu truyền nhiệt RY20-20-100 bằng thép không gỉ thường được lựa chọn khi dầu tải nhiệt hoặc môi chất có khả năng gây ăn mòn, yêu cầu vệ sinh cao hoặc cần hạn chế gỉ sét.

Các vật liệu thường gặp gồm inox 304, inox 316 hoặc inox 316L. Ưu điểm chính là:

• Chống ăn mòn tốt.
• Bề mặt ít bị oxy hóa.
• Dễ vệ sinh.
• Phù hợp với môi trường hóa chất, thực phẩm hoặc dược phẩm.
• Duy trì độ sạch của môi chất tuần hoàn.

Nhược điểm của thân bơm inox là giá thành cao hơn thép đúc và gang đúc. Vì vậy, vật liệu này chỉ nên lựa chọn khi điều kiện môi chất thực sự yêu cầu.

Yêu cầu đối với vật liệu thân bơm

Chất liệu chế tạo thân Bơm dầu truyền nhiệt RY20-20-100 cần đáp ứng bốn yêu cầu trọng tâm:

Khả năng chịu nhiệt

Thân bơm phải giữ được độ bền và hình dạng khi tiếp xúc lâu dài với dầu tải nhiệt ở nhiệt độ cao.

Khả năng chịu áp suất

Vật liệu phải chịu được áp suất bên trong thân bơm mà không xuất hiện nứt, rò rỉ hoặc biến dạng tại mặt bích.

Khả năng chịu giãn nở nhiệt

Khi bơm nóng lên, thân bơm sẽ giãn nở. Vật liệu phù hợp phải hạn chế cong vênh và duy trì khe hở ổn định với bánh công tác.

Khả năng tương thích với môi chất

Dầu tải nhiệt không được gây ăn mòn nhanh, tạo rỗ hoặc làm suy giảm độ bền của thân bơm.

Cách xác định chính xác vật liệu thân bơm

Muốn xác định đúng chất liệu của một chiếc Bơm dầu truyền nhiệt RY20-20-100 cụ thể, cần kiểm tra:

• Chứng chỉ chất lượng hoặc phiếu xuất xưởng.
• Bảng thông số vật liệu của nhà sản xuất.
• Ký hiệu đúc trên thân bơm.
• Mã vật liệu ghi trên bản vẽ kỹ thuật.
• Kết quả kiểm tra thành phần kim loại bằng thiết bị chuyên dụng.

Không nên chỉ dựa vào màu sơn, trọng lượng hoặc hình thức bên ngoài để phân biệt gang, thép đúc và thép không gỉ.

Thân Bơm dầu truyền nhiệt RY20-20-100 có thể được chế tạo bằng gang đúc, thép đúc hoặc thép không gỉ tùy phiên bản. Trong đó, thép đúc thường phù hợp với hệ thống dầu tải nhiệt nhiệt độ cao, còn inox được ưu tiên khi môi chất có tính ăn mòn hoặc yêu cầu độ sạch cao.

Do tài liệu của model RY20-20-100 chưa công bố rõ mác vật liệu, cần kiểm tra chứng chỉ và thông tin xuất xưởng trước khi xác nhận chính xác chất liệu thân bơm.
