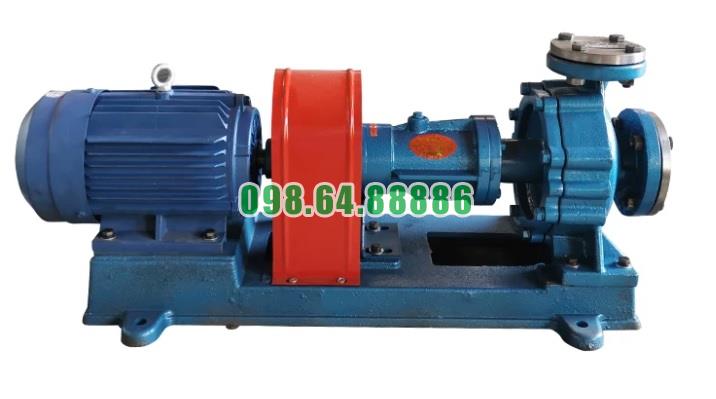

Bơm tuần hoàn dầu tải nhiệt RY40-25-200 lưu lượng 10 m3/h, công suất 4 kW, cột áp 50 m, tốc độ 2900 vòng/phút

Bơm dầu truyền nhiệt RY40-25-200 có thiết kế nhỏ gọn tiết kiệm không gian

Bơm dầu truyền nhiệt RY40-25-200 có thiết kế nhỏ gọn tiết kiệm không gian, phù hợp với các hệ thống tuần hoàn dầu nóng cần bố trí thiết bị trong khu vực nhà máy có diện tích lắp đặt hạn chế. Kết cấu của bơm được tổ chức tập trung với thân bơm, cụm rôto, ổ trục, giá đỡ và hệ truyền động nằm trên cùng một trục, giúp toàn bộ cụm máy gọn và thuận tiện khi bố trí.

Kết cấu trục ngang giúp bố trí thiết bị gọn

Bơm RY40-25-200 sử dụng kết cấu trục ngang với cửa hút bố trí theo hướng trục và cửa xả hướng lên trên. Cách bố trí này giúp đường truyền từ động cơ, khớp nối, trục bơm đến bánh công tác nằm trên một đường tâm thống nhất.

Nhờ đó, các bộ phận không phải bố trí phân tán thành nhiều cụm riêng biệt, giúp giảm không gian cần thiết cho cụm bơm trong hệ thống dầu truyền nhiệt.

Cụm bơm và động cơ bố trí trên cùng bệ máy

Bơm và động cơ 4 kW được lắp trên cùng một bệ máy và kết nối trực tiếp bằng khớp nối mềm. Thiết kế này giúp tạo thành một cụm thiết bị thống nhất thay vì phải bố trí hệ thống truyền động ở vị trí riêng.

Việc đặt động cơ và bơm trên cùng bệ cũng giúp xác định trước khu vực lắp đặt, thuận tiện khi bố trí bơm cạnh lò dầu, thiết bị trao đổi nhiệt hoặc đường ống tuần hoàn.

Thiết kế tản nhiệt tự nhiên giảm thiết bị phụ trợ

Một yếu tố quan trọng làm cho Bơm dầu truyền nhiệt RY40-25-200 có thiết kế nhỏ gọn là sử dụng cơ chế tản nhiệt tự nhiên thay cho kết cấu làm mát bằng nước truyền thống.

Nhờ không cần bố trí thêm đường nước làm mát, phụ kiện cấp nước và đường hồi nước tại cụm bơm, khu vực lắp đặt được đơn giản hóa đáng kể. Số lượng đường ống phụ trợ xung quanh bơm cũng giảm, giúp hệ thống gọn hơn và dễ bố trí hơn.

Kết cấu đỡ một phía giúp giảm độ phức tạp

RY40-25-200 sử dụng kết cấu đỡ một phía với cụm thân bơm, giá đỡ và thân ổ trục liên kết liên tục với nhau. Trục bơm được đỡ trong cụm ổ trục phía sau bánh công tác, tạo thành kết cấu cơ khí tập trung.

Thiết kế này giúp giảm số lượng cụm đỡ phân tán xung quanh bơm, đồng thời vẫn bảo đảm vị trí của trục và bánh công tác khi vận hành ở tốc độ 2.900 vòng/phút.

Các bộ phận được tích hợp thành cụm hoàn chỉnh

Thân bơm, nắp bơm, bánh công tác, trục, ổ bi, bộ phận làm kín và giá đỡ được bố trí sát nhau thành một cụm cơ khí hoàn chỉnh. Việc tích hợp các chi tiết theo từng cụm chức năng giúp hạn chế những kết cấu trung gian không cần thiết.

Động cơ truyền chuyển động trực tiếp qua khớp nối đến trục bơm, không cần sử dụng hệ thống dây đai hoặc bộ truyền động đặt bên ngoài. Đây là một yếu tố giúp giảm kích thước tổng thể của hệ truyền động.

Cửa hút và cửa xả thuận lợi cho bố trí đường ống

Cửa hút DN40 nằm theo hướng trục giúp đường ống hút có thể kết nối trực tiếp vào đầu bơm. Trong khi đó, cửa xả DN25 bố trí theo phương thẳng đứng giúp đường ống đẩy có thể đi lên ngay từ thân bơm.

Cách bố trí cửa hút – cửa xả này giúp hạn chế đường ống phải vòng quanh cụm máy, từ đó hỗ trợ tiết kiệm không gian lắp đặt trong hệ thống tuần hoàn dầu truyền nhiệt.

Thiết kế nhỏ gọn vẫn thuận tiện bảo dưỡng

Tiết kiệm không gian không đồng nghĩa với việc các chi tiết bị bố trí quá sát đến mức khó tháo lắp. RY40-25-200 vẫn phân chia rõ cụm thân bơm, cụm rôto, cụm ổ trục và cụm truyền động.

Khi cần bảo dưỡng, các cụm chính có thể được tháo theo trình tự để tiếp cận bánh công tác, trục, ổ bi, packing hoặc phớt dầu. Vì vậy, kết cấu nhỏ gọn vẫn duy trì được khả năng kiểm tra và sửa chữa thiết bị.

Phù hợp với các hệ thống dầu truyền nhiệt có không gian hạn chế

Với lưu lượng 10 m³/h, cột áp 50 m, động cơ 4 kW và tốc độ 2.900 vòng/phút, RY40-25-200 cung cấp khả năng tuần hoàn dầu nóng trong một cụm thiết bị có kết cấu tương đối gọn.

Đặc điểm này thuận lợi khi bơm được bố trí trong cụm gia nhiệt, cạnh lò dầu tải nhiệt hoặc tại những khu vực có nhiều đường ống và thiết bị công nghệ, nơi việc sử dụng diện tích lắp đặt hiệu quả là yêu cầu quan trọng.

Bơm dầu truyền nhiệt RY40-25-200 có thiết kế nhỏ gọn tiết kiệm không gian nhờ kết cấu trục ngang, dạng đỡ một phía, bơm và động cơ đặt chung trên bệ máy, truyền động trực tiếp qua khớp nối và sử dụng cơ chế tản nhiệt tự nhiên không cần hệ thống nước làm mát riêng.

Các bộ phận được bố trí tập trung nhưng vẫn có khả năng tháo lắp theo từng cụm, giúp RY40-25-200 vừa tiết kiệm diện tích lắp đặt vừa thuận tiện cho công tác vận hành và bảo dưỡng trong hệ thống dầu truyền nhiệt.

Nguyên lý hoạt động ly tâm chất lỏng của Bơm dầu truyền nhiệt RY40-25-200

Bơm dầu truyền nhiệt RY40-25-200 hoạt động theo nguyên lý ly tâm chất lỏng, sử dụng chuyển động quay của bánh công tác để truyền năng lượng cho dầu truyền nhiệt. Khi động cơ hoạt động, trục bơm dẫn động bánh công tác quay với tốc độ khoảng 2.900 vòng/phút, tạo ra quá trình hút dầu vào tâm bánh công tác và đẩy dầu ra phía ngoài.

Dầu truyền nhiệt đi vào tâm bánh công tác

Dầu truyền nhiệt từ đường ống hút đi theo hướng trục vào khu vực trung tâm của bánh công tác. Đây là vị trí bắt đầu quá trình chuyển đổi năng lượng trong Bơm dầu truyền nhiệt RY40-25-200.

Khi bánh công tác quay liên tục, dầu tại vùng tâm được đưa vào các rãnh giữa cánh bơm. Đồng thời, lượng dầu trước đó đã được đẩy ra ngoài khiến vùng tâm duy trì trạng thái áp suất thấp hơn, tạo điều kiện cho dầu mới tiếp tục đi vào.

Bánh công tác truyền năng lượng cho dầu

Bánh công tác được lắp trên trục bơm và quay cùng trục. Khi các cánh bơm quay, chúng tác động trực tiếp lên dầu truyền nhiệt nằm trong các rãnh cánh, làm dầu chuyển động theo chiều quay và dịch chuyển dần từ tâm ra mép ngoài bánh công tác.

Ở tốc độ 2.900 vòng/phút, bánh công tác liên tục truyền cơ năng từ động cơ sang dòng dầu. Nhờ đó, vận tốc và năng lượng của dầu tăng lên trong quá trình di chuyển qua bánh công tác.

Lực ly tâm đưa chất lỏng từ tâm ra ngoài

Đây là giai đoạn chính trong nguyên lý hoạt động ly tâm chất lỏng của Bơm dầu truyền nhiệt RY40-25-200. Khi bánh công tác quay, dầu truyền nhiệt được dẫn từ vùng bán kính nhỏ tại tâm đến vùng bán kính lớn hơn ở phía ngoài.

Dầu càng tiến gần mép ngoài bánh công tác càng nhận nhiều năng lượng từ chuyển động quay. Sau đó, dòng dầu có vận tốc cao rời bánh công tác và đi vào khoang thân bơm.

Quá trình dầu liên tục được đưa từ tâm ra ngoài đồng thời tạo điều kiện để dầu mới từ đường hút đi vào, hình thành dòng chảy liên tục qua bơm.

Chuyển vận tốc thành áp suất tại thân bơm

Sau khi rời bánh công tác, dầu truyền nhiệt đã có vận tốc và năng lượng lớn hơn. Dòng dầu được thân bơm thu nhận và dẫn về cửa xả.

Trong quá trình này, một phần động năng của dòng dầu được chuyển thành áp năng. Nhờ đó, Bơm dầu truyền nhiệt RY40-25-200 có thể tạo cột áp 50 m tại lưu lượng làm việc 10 m³/h, cung cấp năng lượng cần thiết để dầu tiếp tục lưu thông trong hệ thống.

Quá trình hút và đẩy diễn ra liên tục

Khi bánh công tác tiếp tục quay, chu trình hút và đẩy dầu được lặp lại liên tục. Dầu đi vào tâm bánh công tác, nhận năng lượng, chuyển động ra phía ngoài rồi được đẩy qua cửa xả.

Có thể mô tả ngắn gọn nguyên lý hoạt động của RY40-25-200 theo trình tự:

Dầu vào cửa hút → đi đến tâm bánh công tác → nhận năng lượng từ cánh bơm → chuyển động ly tâm ra ngoài → đi vào thân bơm → tăng áp → thoát ra cửa xả.

Nguyên lý hoạt động ly tâm chất lỏng của Bơm dầu truyền nhiệt RY40-25-200 dựa trên việc bánh công tác quay với tốc độ cao để truyền năng lượng cho dầu. Dầu được đưa vào tâm bánh công tác, sau đó chuyển động ra phía ngoài dưới tác dụng ly tâm và được thân bơm dẫn đến cửa xả với áp suất cao hơn.

Quá trình này diễn ra liên tục khi bơm hoạt động, giúp RY40-25-200 duy trì dòng dầu truyền nhiệt với lưu lượng 10 m³/h, cột áp 50 m, công suất động cơ 4 kW và tốc độ quay 2.900 vòng/phút.
