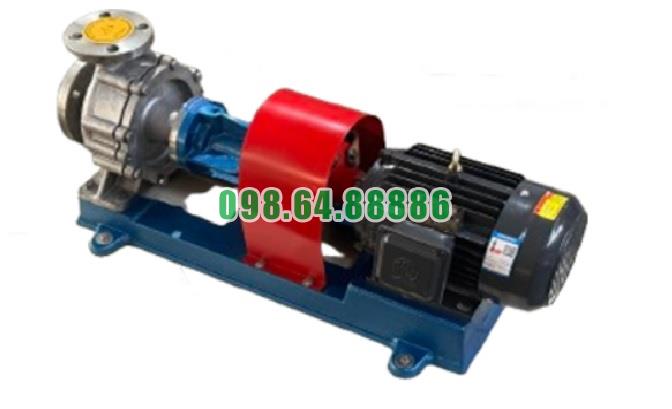

Bơm tuần hoàn dầu tải nhiệt RY50-32-250 lưu lượng 18 m3/h, tốc độ 2900 vòng/phút, cột áp 70 m, công suất 11 kW

Bơm dầu truyền nhiệt RY50-32-250 đáp ứng nhiệt độ môi chất đến 350°C

Bơm dầu truyền nhiệt RY50-32-250 thuộc dòng bơm RY chuyên dùng để tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp. Theo tài liệu của nhà sản xuất, dòng RY có khả năng vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ làm việc của môi chất không vượt quá 350°C.

Khả năng làm việc với môi chất nhiệt độ cao

Mức nhiệt độ môi chất tối đa 350°C cho phép RY50-32-250 được sử dụng trong các hệ thống tuần hoàn dầu tải nhiệt có yêu cầu nhiệt độ cao.

Đây là đặc điểm quan trọng đối với các dây chuyền gia nhiệt, bởi bơm phải liên tục tiếp xúc với dầu nóng trong quá trình vận hành. Do đó, kết cấu của dòng RY được thiết kế phù hợp với điều kiện nhiệt độ cao thay vì chỉ sử dụng cho nước hoặc chất lỏng ở nhiệt độ thông thường.

Kết cấu tản nhiệt tự nhiên

Một trong những đặc điểm hỗ trợ RY50-32-250 làm việc với dầu nóng là cơ chế tản nhiệt tự nhiên.

Theo tài liệu, dòng RY sử dụng thiết kế tản nhiệt tự nhiên thay cho phương án làm mát bằng nước truyền thống. Thiết kế này giúp kết cấu bơm gọn hơn, giảm hệ thống phụ trợ và phù hợp với môi trường làm việc nhiệt độ cao.

Hệ thống làm kín phù hợp với dầu nóng

RY50-32-250 sử dụng hệ thống làm kín gồm bộ chèn làm kín packing kết hợp phớt dầu cao su chịu nhiệt.

Các chi tiết này được bố trí tại khu vực trục bơm đi qua nắp bơm, giúp hạn chế dầu tải nhiệt rò rỉ ra ngoài khi bơm vận hành.

Đối với môi chất có nhiệt độ cao, tình trạng của packing và phớt dầu cần được kiểm tra thường xuyên để duy trì khả năng làm kín.

Yêu cầu gia nhiệt sơ bộ khi vận hành

Khả năng làm việc với dầu nóng đến 350°C không có nghĩa là bơm được phép tăng nhiệt đột ngột.

Trước khi khởi động với dầu nóng, nhà sản xuất yêu cầu phải gia nhiệt sơ bộ thân bơm. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Việc tăng nhiệt từ từ giúp các bộ phận của bơm thích nghi với sự giãn nở nhiệt và hạn chế ứng suất nhiệt trong quá trình vận hành.

Phù hợp với nhiều hệ thống nhiệt công nghiệp

Nhờ khả năng làm việc với môi chất nhiệt độ đến 350°C, RY50-32-250 phù hợp với các hệ thống tuần hoàn dầu tải nhiệt trong nhiều lĩnh vực như:

• hóa chất;

• cao su và nhựa;

• dược phẩm;

• dệt nhuộm;

• chế biến thực phẩm;

• chế biến gỗ;

• các dây chuyền gia nhiệt công nghiệp.

Bơm dầu truyền nhiệt RY50-32-250 đáp ứng điều kiện làm việc với môi chất có nhiệt độ tối đa 350°C theo tài liệu của nhà sản xuất. Khả năng này được hỗ trợ bởi kết cấu chuyên dụng cho dầu nóng, cơ chế tản nhiệt tự nhiên, hệ thống packing kết hợp phớt dầu chịu nhiệt và quy trình gia nhiệt sơ bộ trước khi vận hành.

Cần lưu ý rằng tài liệu hiện có chỉ xác nhận nhiệt độ môi chất làm việc tối đa 350°C, không nêu tên một tiêu chuẩn chịu nhiệt cụ thể. Vì vậy, khi mô tả kỹ thuật nên dùng cách diễn đạt “làm việc với môi chất đến 350°C” thay vì khẳng định bơm đạt một tiêu chuẩn nhiệt quốc tế cụ thể.

Bơm dầu truyền nhiệt RY50-32-250 hoạt động bền bỉ trong các chu kỳ làm việc kéo dài

Bơm dầu truyền nhiệt RY50-32-250 hoạt động bền bỉ trong các chu kỳ làm việc kéo dài khi được lắp đặt, bôi trơn và vận hành đúng hướng dẫn của dòng RY. Kết cấu bơm sử dụng cụm ổ trục để đỡ và định vị rôto, khớp nối mềm truyền động giữa động cơ và bơm, đồng thời sử dụng cơ chế tản nhiệt tự nhiên giúp kết cấu gọn và giảm yêu cầu đối với hệ thống làm mát bằng nước.

Cụm ổ trục hỗ trợ rôto làm việc liên tục

Thân ổ trục của RY50-32-250 bố trí hai bộ vòng bi có nhiệm vụ đỡ và định vị cụm rôto. Khi được bôi trơn đúng yêu cầu, trục bơm và bánh công tác có điều kiện duy trì chuyển động ổn định trong các chu kỳ vận hành kéo dài.

Tài liệu yêu cầu kiểm tra ổ bi sau khoảng 300 giờ vận hành đầu tiên. Nếu bề mặt ổ bi xuất hiện rỗ, xước, cháy màu hoặc độ rơ bất thường thì cần thay mới.

Hệ thống bôi trơn giúp hạn chế ma sát khi làm việc dài giờ

Bôi trơn là yếu tố quan trọng để RY50-32-250 duy trì hoạt động liên tục. Theo hướng dẫn, ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch để bôi trơn, trong khi ổ bi phía khớp nối sử dụng mỡ theo chủng loại quy định.

Lượng mỡ bôi trơn ban đầu có thể đáp ứng khoảng 3.000 giờ làm việc, sau đó cần kiểm tra và bổ sung theo yêu cầu.

Việc duy trì bôi trơn đầy đủ giúp giảm ma sát, hạn chế nóng ổ bi và hỗ trợ cụm rôto vận hành ổn định trong thời gian dài.

Duy trì lưu lượng phù hợp giúp bảo vệ bơm

Để bơm dầu truyền nhiệt RY50-32-250 hoạt động bền bỉ trong các chu kỳ làm việc kéo dài, dòng dầu qua bơm cần được duy trì liên tục.

Nhà sản xuất quy định không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu hệ thống bắt buộc làm việc ở lưu lượng thấp, cần sử dụng bơm nhỏ hơn hoặc bố trí đường hồi bypass tại cửa xả để duy trì lưu lượng tối thiểu qua bơm.

Duy trì lưu lượng thích hợp giúp hạn chế điều kiện vận hành không ổn định và giảm nguy cơ tích nhiệt trong cụm bơm.

Gia nhiệt từ từ khi vận hành dầu nóng

RY50-32-250 làm việc với dầu truyền nhiệt có nhiệt độ cao nên quá trình tăng nhiệt cần được kiểm soát.

Trước khi khởi động với dầu nóng, phải gia nhiệt sơ bộ cho thân bơm. Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Gia nhiệt từ từ giúp các bộ phận của bơm giãn nở nhiệt có kiểm soát, hạn chế biến dạng và kẹt rôto khi phải làm việc trong chu kỳ nhiệt kéo dài.

Căn đồng tâm giúp giảm rung và mài mòn

Đối với bơm vận hành ở tốc độ cao, độ đồng tâm giữa trục động cơ và trục bơm có ảnh hưởng lớn đến khả năng làm việc lâu dài.

Tài liệu quy định sai lệch đo tại vành ngoài khớp nối không quá 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.

Căn đồng tâm chính xác giúp hạn chế rung, ma sát rôto và tải không cần thiết lên ổ bi. Đây là điều kiện quan trọng để RY50-32-250 duy trì hoạt động ổn định trong các ca vận hành kéo dài.

Theo dõi bơm trong suốt chu kỳ vận hành

Khi bơm hoạt động liên tục, cần thường xuyên kiểm tra:

• áp suất cửa xả;

• lưu lượng dầu;

• độ rung;

• nhiệt độ ổ trục;

• nhiệt độ thân bơm;

• tiếng ồn bất thường.

Nhà sản xuất yêu cầu kiểm tra thường xuyên các thông số này và phải dừng bơm để kiểm tra nếu xuất hiện tiếng ồn bất thường.

Việc theo dõi liên tục giúp phát hiện sớm các dấu hiệu như thiếu bôi trơn, lệch tâm, ổ bi nóng hoặc dòng dầu không ổn định trước khi phát triển thành hư hỏng lớn.

Bơm dầu truyền nhiệt RY50-32-250 hoạt động bền bỉ trong các chu kỳ làm việc kéo dài khi các điều kiện vận hành được duy trì đúng yêu cầu: đủ dầu bôi trơn, lưu lượng nằm trong vùng phù hợp, gia nhiệt từ từ, trục bơm và động cơ căn đồng tâm chính xác, đồng thời thường xuyên theo dõi nhiệt độ và độ rung.

Việc thực hiện đúng các yêu cầu vận hành và bảo dưỡng của dòng RY giúp hạn chế ma sát, nóng ổ bi, rung động và các hư hỏng của cụm rôto, qua đó hỗ trợ RY50-32-250 duy trì khả năng tuần hoàn dầu nóng ổn định trong thời gian làm việc dài.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

Hình ảnh thực tế bơm dầu truyền nhiệt RY
