Tính năng chống rò rỉ dầu nóng của Bơm dầu truyền nhiệt RY65-50-160 tập trung chủ yếu tại cụm làm kín quanh trục bơm. Theo tài liệu kỹ thuật dòng RY, bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt, tạo thành hệ thống làm kín phù hợp với môi trường dầu truyền nhiệt nhiệt độ cao.
Điểm đáng chú ý của Bơm dầu truyền nhiệt RY65-50-160 là cụm làm kín không chỉ dựa vào một chi tiết đơn lẻ. Hệ thống gồm hai thành phần chính:
Bộ chèn làm kín.
Phớt dầu cao su chịu nhiệt.
Bộ chèn được bố trí trong buồng làm kín tại khu vực nắp bơm, còn phớt dầu làm việc quanh trục bơm. Hai bộ phận này phối hợp để hạn chế dầu nóng thoát ra ngoài theo khe hở tại vị trí trục.
Trục bơm là bộ phận quay nhưng đồng thời phải đi xuyên qua khu vực thân và nắp bơm. Vì vậy đây là vị trí dễ phát sinh rò rỉ nếu không được làm kín tốt.
Trên Bơm dầu truyền nhiệt RY65-50-160, bộ chèn làm kín được đặt trong buồng làm kín trên nắp bơm. Tài liệu tháo lắp cũng chỉ rõ vòng chặn và bộ chèn được tháo trực tiếp khỏi buồng làm kín này.
Thiết kế đó giúp kiểm soát lượng dầu có xu hướng di chuyển dọc theo trục khi bơm vận hành.
Bên cạnh bộ chèn, phớt dầu cao su chịu nhiệt là thành phần quan trọng giúp Bơm dầu truyền nhiệt RY65-50-160 duy trì độ kín tại khu vực trục.
Trong sơ đồ cấu tạo dòng RY, phớt dầu và bộ chèn làm kín được thể hiện thành hai chi tiết riêng biệt, lần lượt là chi tiết số 11 và số 12.
Việc sử dụng phớt dầu chịu nhiệt đặc biệt phù hợp với đặc tính của dòng RY, vốn được thiết kế để vận chuyển môi chất có nhiệt độ cao và không vượt quá 350°C.
Theo hướng dẫn bảo dưỡng, khi bơm mới đưa vào vận hành có thể xuất hiện rò rỉ nhẹ tại cụm làm kín. Sau một thời gian chạy rà, lượng rò rỉ có thể giảm dần và có thể hết.
Đặc điểm này cho thấy bộ chèn và phớt cần thời gian để ổn định trong điều kiện làm việc thực tế. Vì vậy, cần theo dõi lượng dầu rò ở giai đoạn đầu thay vì đánh giá ngay là cụm làm kín bị hư hỏng.
Khả năng chống rò rỉ dầu nóng của Bơm dầu truyền nhiệt RY65-50-160 còn phụ thuộc vào độ đồng tâm giữa trục bơm và trục động cơ.
Nhà sản xuất quy định sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm.
Nếu hai trục bị lệch, trục bơm có thể rung và tạo tải không đều lên bộ chèn và phớt dầu. Vì vậy, căn chỉnh đúng đồng tâm giúp cụm làm kín duy trì trạng thái ổn định hơn trong quá trình vận hành.
Khi làm việc với dầu nóng, các chi tiết quanh trục và cụm làm kín chịu ảnh hưởng trực tiếp của giãn nở nhiệt.
Tài liệu yêu cầu trước khi khởi động phải gia nhiệt sơ bộ, đồng thời:
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Gia nhiệt từ từ giúp hạn chế biến dạng nhiệt đột ngột, từ đó hỗ trợ duy trì điều kiện làm việc ổn định cho phớt và bộ chèn làm kín.
Tính năng chống rò rỉ dầu nóng của Bơm dầu truyền nhiệt RY65-50-160 chủ yếu đến từ thiết kế kết hợp giữa bộ chèn làm kín và phớt dầu cao su chịu nhiệt. Hai thành phần này tập trung bảo vệ khu vực trục bơm, nơi có nguy cơ rò rỉ dầu cao nhất.
Khi bơm được căn chỉnh đồng tâm chính xác, gia nhiệt đúng tốc độ và kiểm tra cụm làm kín định kỳ, hệ thống phớt và bộ chèn có điều kiện duy trì độ kín ổn định, hạn chế dầu nóng thoát ra ngoài trong quá trình vận hành.
Vai trò của cụm thân ổ trục trong Bơm dầu truyền nhiệt RY65-50-160 là đỡ, định vị và duy trì sự ổn định cho cụm rôto trong suốt quá trình bơm vận hành. Theo tài liệu kỹ thuật của dòng RY, thân ổ trục chứa hai bộ vòng bi, có nhiệm vụ trực tiếp đỡ và định vị rôto.
Trục bơm của RY65-50-160 liên kết bánh công tác với hệ thống truyền động phía động cơ. Khi bơm hoạt động ở tốc độ 2.900 vòng/phút, trục và bánh công tác quay liên tục với tốc độ cao.
Cụm thân ổ trục giữ các vòng bi ở đúng vị trí, qua đó tạo điểm tựa cho trục bơm và giúp cụm rôto duy trì trạng thái quay ổn định.
Một trong những vai trò của cụm thân ổ trục trong Bơm dầu truyền nhiệt RY65-50-160 là giữ cụm rôto đúng vị trí thiết kế.
Cụm rôto của bơm gồm:
Bánh công tác.
Trục bơm.
Đai ốc hãm bánh công tác.
Trong khi đó, hai ổ bi nằm trong thân ổ trục đảm nhiệm việc đỡ và định vị toàn bộ cụm rôto này.
Nhờ đó, bánh công tác có thể duy trì vị trí phù hợp bên trong thân bơm khi quay.
Thân ổ trục tạo thành kết cấu bao quanh các vòng bi, giúp ổ bi được cố định chắc chắn trong quá trình làm việc.
Nếu cụm ổ trục hoạt động tốt, trục bơm được giữ ổn định hơn, hạn chế hiện tượng dịch chuyển hoặc độ rơ bất thường. Điều này đặc biệt quan trọng với RY65-50-160 vì bơm vận hành liên tục ở tốc độ cao.
Độ rung của bơm có liên quan trực tiếp đến tình trạng của ổ bi và độ đồng tâm giữa bơm với động cơ.
Tài liệu kỹ thuật chỉ ra rằng khi bơm rung mạnh hoặc phát ra tiếng ồn lớn, một trong các nguyên nhân cần kiểm tra là ổ bi bị hỏng.
Do đó, cụm thân ổ trục có vai trò quan trọng trong việc duy trì điều kiện làm việc ổn định của các vòng bi, từ đó góp phần hạn chế rung động phát sinh từ cụm rôto.
Theo sơ đồ cấu tạo của dòng RY, thân ổ trục là chi tiết số 7, nằm bao quanh khu vực ổ bi và trục bơm.
Thân ổ trục tạo thành khoang cơ khí bảo vệ các vòng bi, giúp chúng được bố trí cố định và hạn chế tác động trực tiếp từ môi trường bên ngoài.
Cụm ổ trục của dòng RY được thiết kế sử dụng dầu và mỡ bôi trơn theo từng vị trí. Tài liệu quy định ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch trong khoang ổ trục, trong khi ổ bi phía khớp nối sử dụng mỡ bôi trơn theo chủng loại quy định.
Như vậy, thân ổ trục không chỉ giữ vòng bi mà còn tạo không gian cần thiết để hệ thống bôi trơn hoạt động.
Trong quá trình hoạt động lâu dài, chất lượng của cụm thân ổ trục ảnh hưởng trực tiếp đến tình trạng làm việc của vòng bi.
Theo hướng dẫn bảo dưỡng, sau khoảng 300 giờ vận hành đầu tiên, ổ bi cần được tháo ra vệ sinh và kiểm tra. Nếu xuất hiện rỗ, xước, cháy màu hoặc độ rơ bất thường thì phải thay mới.
Việc duy trì ổ bi trong trạng thái tốt giúp cụm thân ổ trục tiếp tục thực hiện đúng nhiệm vụ đỡ và định vị rôto.
Trục bơm được truyền động từ động cơ thông qua khớp nối mềm. Khi cụm thân ổ trục giữ trục đúng tâm và ổn định, quá trình truyền chuyển động từ động cơ đến bánh công tác diễn ra thuận lợi hơn.
Nếu ổ bi bị hỏng hoặc bơm và động cơ bị lệch tâm, nhiệt độ ổ bi có thể tăng bất thường. Tài liệu xác định các nguyên nhân phổ biến của tình trạng ổ bi quá nóng gồm lệch tâm và thiếu hoặc sai chất bôi trơn.
Bơm RY65-50-160 thuộc dòng bơm dùng cho hệ thống dầu tải nhiệt có nhiệt độ môi chất lên đến 350°C.
Trong môi trường nhiệt độ cao, cụm thân ổ trục phải duy trì khả năng giữ ổ bi, định vị trục và hỗ trợ hệ thống bôi trơn làm việc ổn định. Vì vậy, đây là một trong những cụm cơ khí quan trọng nhất của toàn bộ bơm.
Vai trò của cụm thân ổ trục trong Bơm dầu truyền nhiệt RY65-50-160 tập trung vào ba nhiệm vụ chính: đỡ trục bơm, định vị cụm rôto và tạo điều kiện làm việc ổn định cho hai bộ vòng bi.
Ngoài ra, thân ổ trục còn tạo khoang bảo vệ và bôi trơn ổ bi, góp phần hạn chế rung động, duy trì độ ổn định của trục và hỗ trợ quá trình truyền động ở tốc độ 2.900 vòng/phút. Đây là cụm cơ khí có ảnh hưởng trực tiếp đến độ ổn định và độ bền vận hành của Bơm dầu truyền nhiệt RY65-50-160.

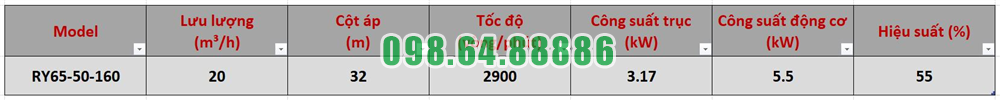

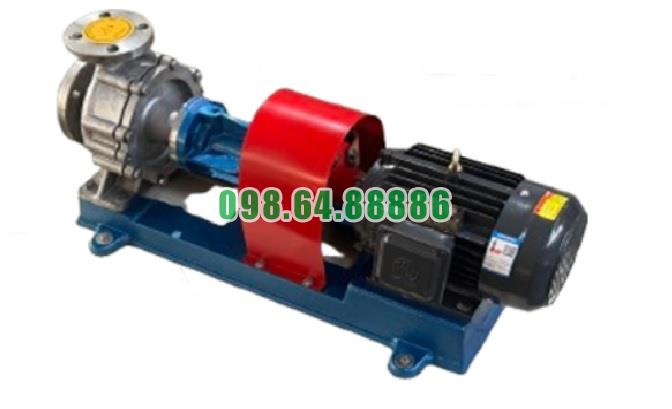

Bơm dầu công nghiệp chịu nhiệt RY65-50-160 cột áp 32 m, tốc độ 2900 vòng/phút, công suất 5.5 kW, lưu lượng 20 m3/h
