Thiết kế của bơm dầu truyền nhiệt RY65-40-200A giúp tiết kiệm không gian nhờ kết cấu tương đối gọn, bơm và động cơ được bố trí trên cùng một bệ, đồng thời dòng RY sử dụng phương án tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Đây là lợi thế rõ rệt khi lắp đặt trong các khu vực có diện tích hạn chế.

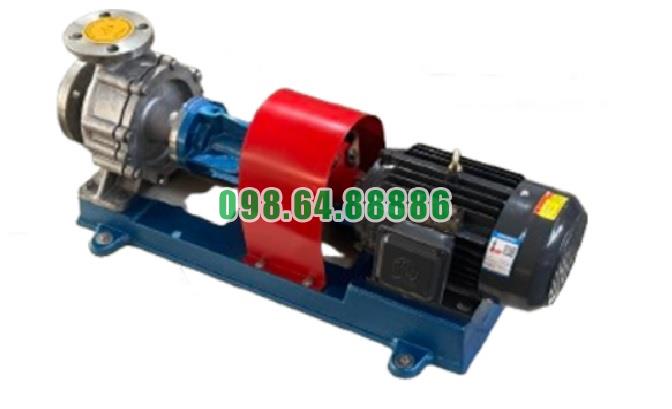

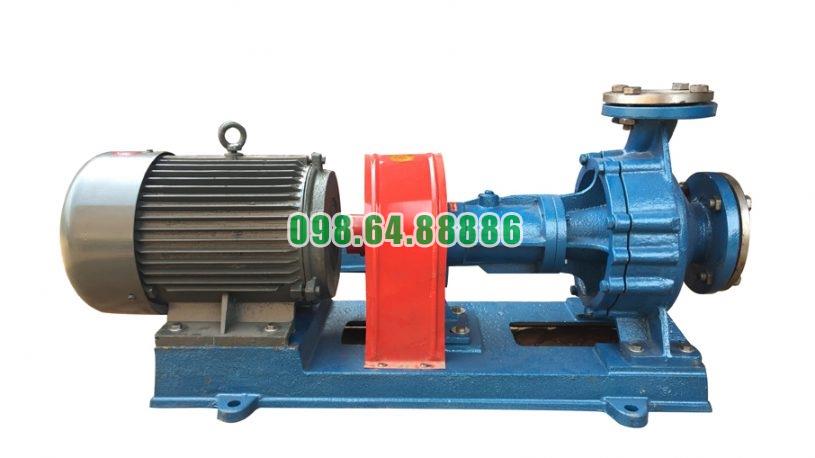

RY65-40-200A được lắp cùng động cơ trên một nền chung thông qua khớp nối. Cách bố trí này giúp toàn bộ cụm thiết bị tập trung trong một khu vực thay vì phải tách riêng nhiều bộ phận.
Nhờ đó, việc bố trí bơm trong phòng máy hoặc bên cạnh hệ thống dầu truyền nhiệt trở nên gọn gàng hơn.
Một trong những yếu tố quan trọng giúp bơm dầu truyền nhiệt RY65-40-200A tiết kiệm không gian là thiết kế tản nhiệt tự nhiên.
Dòng RY không phụ thuộc vào phương án làm mát bằng nước truyền thống, vì vậy có thể giảm bớt các đường ống nước, van, phụ kiện và thiết bị phụ trợ dành riêng cho quá trình làm mát.
Việc loại bỏ các hạng mục này giúp khu vực lắp đặt đơn giản và ít chiếm diện tích hơn.
Thiết kế tản nhiệt tự nhiên còn giúp cấu trúc tổng thể của bơm trở nên đơn giản hơn.
Khi số lượng bộ phận phụ trợ giảm, cụm bơm không cần nhiều không gian dành cho hệ thống làm mát bên ngoài. Điều này đặc biệt có lợi trong các dây chuyền sản xuất đã có nhiều thiết bị và đường ống bố trí sát nhau.
Ở dòng RY, cửa hút được bố trí theo phương trục, còn cửa xả theo phương đứng ở giữa thân bơm.
Cách bố trí này giúp việc kết nối với đường ống tương đối thuận tiện, từ đó hỗ trợ kỹ sư sắp xếp cụm bơm hợp lý trong không gian lắp đặt.
Nếu hệ thống đường ống được thiết kế tốt, diện tích dành cho cụm bơm và phần kết nối có thể được tối ưu đáng kể.
Một hệ thống càng nhiều thiết bị phụ trợ thì càng cần nhiều diện tích cho lắp đặt và bảo trì.
Với bơm dầu truyền nhiệt RY65-40-200A, việc sử dụng tản nhiệt tự nhiên giúp giảm một phần thiết bị bên ngoài. Nhờ đó, khu vực xung quanh bơm có thể được bố trí thông thoáng hơn mà vẫn bảo đảm khoảng trống cần thiết cho kiểm tra và bảo dưỡng.
Nhờ kết cấu gọn và giảm phụ thuộc vào hệ thống làm mát bằng nước, RY65-40-200A phù hợp với các khu vực cần tối ưu diện tích.
Đây là ưu điểm đáng chú ý trong nhà máy có không gian phòng máy hạn chế hoặc dây chuyền có mật độ thiết bị cao.
Thiết kế của bơm dầu truyền nhiệt RY65-40-200A giúp tiết kiệm không gian chủ yếu nhờ cụm bơm và động cơ được bố trí trên cùng một bệ, kết cấu tương đối đơn giản và đặc biệt là sử dụng tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Việc giảm đường ống và thiết bị làm mát phụ trợ giúp RY65-40-200A có cách bố trí gọn hơn, thuận tiện hơn khi lắp đặt trong các hệ thống tuần hoàn dầu nóng có diện tích hạn chế.
Nguyên lý hoạt động ly tâm tuần hoàn của bơm dầu truyền nhiệt RY65-40-200A dựa trên chuyển động quay của cánh bơm để tạo chênh lệch áp suất giữa cửa hút và cửa đẩy. Nhờ đó, dầu truyền nhiệt được hút vào bơm, nhận năng lượng từ cánh bơm rồi được đẩy liên tục vào đường ống, hình thành vòng tuần hoàn dầu nóng trong hệ thống cấp nhiệt.
Với thông số sử dụng cho RY65-40-200A gồm lưu lượng 25 m³/h, cột áp 35 m, tốc độ quay 2900 vòng/phút và công suất 5,5 kW, bơm duy trì dòng dầu lưu chuyển liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.
Khi động cơ hoạt động, chuyển động quay được truyền qua khớp nối tới trục bơm. Trục tiếp tục làm cánh bơm quay với tốc độ 2900 vòng/phút.
Cánh bơm là bộ phận trực tiếp truyền năng lượng cơ học cho dầu truyền nhiệt. Khi cánh quay liên tục, dòng dầu bên trong bơm bắt đầu chuyển động theo nguyên lý ly tâm.
Cửa hút của dòng bơm RY được bố trí theo hướng dọc trục. Khi cánh bơm quay, dầu ở khu vực tâm cánh được đẩy dần ra phía ngoài, làm áp suất tại tâm cánh giảm xuống.
Sự giảm áp này tạo điều kiện để dầu từ đường hút liên tục đi vào bơm. Khi bơm vận hành ổn định, quá trình hút dầu diễn ra liên tục chứ không theo từng chu kỳ riêng biệt.
Sau khi dầu đi vào tâm cánh bơm, chuyển động quay của cánh truyền vận tốc cho dòng dầu.
Dầu chuyển động từ vùng tâm về phía chu vi cánh bơm. Trong quá trình đó, dầu nhận thêm năng lượng và được đẩy ra ngoài dưới tác động của chuyển động ly tâm.
Đây là giai đoạn cốt lõi trong nguyên lý hoạt động ly tâm tuần hoàn của bơm dầu truyền nhiệt RY65-40-200A.
Dầu sau khi rời cánh bơm đi vào phần thân bơm. Tại đây, dòng dầu được dẫn về cửa đẩy và một phần năng lượng vận tốc được chuyển thành áp năng.
Nhờ đó, bơm tạo cột áp để dầu có thể vượt qua trở lực của đường ống, van và các thiết bị trao đổi nhiệt trong hệ thống.
Với RY65-40-200A, cột áp sử dụng là 35 m, giúp duy trì khả năng vận chuyển dầu qua vòng tuần hoàn tại điểm làm việc tương ứng.
Sau khi nhận đủ năng lượng, dầu truyền nhiệt đi ra cửa đẩy và tiếp tục di chuyển trong hệ thống.
Tại điểm vận hành được sử dụng, bơm duy trì lưu lượng 25 m³/h. Dòng dầu nóng được đưa từ bơm tới thiết bị cần sử dụng nhiệt, chẳng hạn bộ trao đổi nhiệt hoặc các thiết bị công nghệ có yêu cầu gia nhiệt.
Sau khi dầu nóng đến thiết bị sử dụng nhiệt, một phần nhiệt lượng được truyền sang thiết bị hoặc môi chất cần gia nhiệt.
Dầu sau trao đổi nhiệt có nhiệt độ thấp hơn và được đưa trở lại đường hồi. Từ đây, dầu tiếp tục đi về phía cửa hút của RY65-40-200A và bắt đầu một chu trình mới.
Quá trình có thể tóm tắt như sau:
Dầu vào cửa hút → đi vào tâm cánh bơm → cánh bơm truyền năng lượng → dầu bị đẩy ra ngoài → đi vào thân bơm → ra cửa đẩy → đến thiết bị sử dụng nhiệt → quay về đường hồi → tiếp tục được hút vào bơm.
Chu trình này lặp lại liên tục trong suốt thời gian hệ thống hoạt động.
Khi một lượng dầu tại tâm cánh bơm được đẩy ra ngoài, vùng áp suất thấp lại tiếp tục xuất hiện tại khu vực này.
Dầu mới từ đường hút ngay lập tức đi vào để thay thế. Đồng thời, cánh bơm vẫn quay liên tục nên lượng dầu vừa đi vào lại tiếp tục nhận năng lượng và được đẩy ra phía cửa xả.
Nhờ sự kết hợp giữa chênh lệch áp suất ở cửa hút và chuyển động ly tâm của cánh bơm, RY65-40-200A duy trì được dòng dầu tuần hoàn liên tục.
Tốc độ quay ảnh hưởng trực tiếp đến khả năng truyền năng lượng từ cánh bơm sang dầu.
Ở tốc độ 2900 vòng/phút, cánh bơm liên tục tạo chuyển động cho dòng dầu và duy trì sự chênh lệch áp suất cần thiết giữa cửa hút và cửa đẩy.
Nếu tốc độ quay giảm hoặc động cơ quay sai chiều, khả năng tạo lưu lượng và cột áp sẽ bị ảnh hưởng, làm quá trình tuần hoàn dầu không đạt yêu cầu.
Lưu lượng 25 m³/h thể hiện lượng dầu được RY65-40-200A vận chuyển qua hệ thống tại điểm làm việc.
Cột áp 35 m thể hiện khả năng cung cấp năng lượng để dòng dầu vượt qua trở lực của hệ thống.
Hai thông số này phối hợp với nhau để duy trì vòng tuần hoàn: lưu lượng quyết định lượng dầu lưu chuyển, còn cột áp giúp dòng dầu tiếp tục di chuyển qua toàn bộ đường ống và thiết bị.
Nguyên lý hoạt động ly tâm tuần hoàn của bơm dầu truyền nhiệt RY65-40-200A bắt đầu từ việc động cơ làm cánh bơm quay. Cánh bơm tạo vùng áp suất thấp tại tâm để hút dầu vào, đồng thời truyền năng lượng và đẩy dầu ra phía ngoài. Dầu sau đó đi qua thân bơm, ra cửa đẩy và tiếp tục lưu chuyển trong hệ thống.
Sau khi trao đổi nhiệt, dầu quay trở lại cửa hút và tiếp tục chu trình mới. Chính quá trình hút, truyền năng lượng và đẩy dầu diễn ra liên tục này giúp RY65-40-200A duy trì vòng tuần hoàn dầu nóng với lưu lượng 25 m³/h, cột áp 35 m, tốc độ 2900 vòng/phút và công suất 5,5 kW.

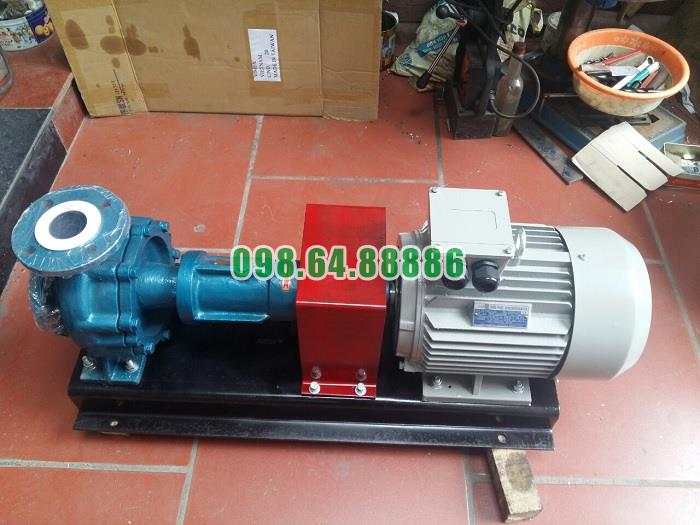

Bơm dầu công nghiệp chịu nhiệt RY65-40-200A lưu lượng 25 m3/h, cột áp 35 m, công suất 5.5 kW, tốc độ 2900 vòng/phút
