Bơm dầu truyền nhiệt RY50-32-200A đạt hiệu suất vận hành cao trong phân khúc nhờ sự phối hợp tương đối cân đối giữa lưu lượng, cột áp, tốc độ quay và công suất động cơ tại điểm làm việc được nhà sản xuất công bố. Model này đạt lưu lượng 16 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút, sử dụng động cơ 4 kW và có công suất trục 3,35 kW.
Tuy nhiên, cần hiểu chính xác rằng tài liệu kỹ thuật chỉ cung cấp thông số của dòng RY, không có dữ liệu đối chứng với các thương hiệu khác. Vì vậy, khái niệm “hiệu suất vận hành cao trong phân khúc” ở đây nên được đánh giá trên sự phù hợp giữa công suất đầu vào và khả năng làm việc của chính RY50-32-200A, thay vì khẳng định đây là model có hiệu suất cao nhất thị trường.
RY50-32-200A có bộ thông số chính:
Sự kết hợp này cho thấy bơm được thiết kế cho một điểm làm việc cụ thể, thay vì sử dụng động cơ công suất quá lớn để tạo ra lưu lượng và cột áp tương đối vừa phải.
Đây là yếu tố quan trọng khi đánh giá hiệu suất vận hành của bơm dầu truyền nhiệt RY50-32-200A.
Công suất trục của RY50-32-200A là 3,35 kW, trong khi công suất động cơ được lựa chọn là 4 kW.
Tỷ lệ giữa công suất trục và công suất danh định động cơ vào khoảng:
3,35 / 4 × 100 ≈ 83,8%
Con số này không phải là hiệu suất động cơ, nhưng cho thấy công suất trục tại điểm làm việc chiếm khoảng 83,8% công suất danh định của động cơ.
Như vậy, động cơ vẫn có một phần dự phòng công suất thay vì phải làm việc đúng sát mức 4 kW.
Chênh lệch giữa công suất động cơ và công suất trục là:
4 – 3,35 = 0,65 kW
Mức chênh lệch này tạo khoảng dự phòng nhất định cho hệ thống truyền động, đồng thời không khiến động cơ bị lựa chọn quá lớn so với nhu cầu của bơm.
Đây là một trong những cơ sở để đánh giá cấu hình RY50-32-200A có tính cân đối về mặt công suất.
Một điểm đáng chú ý của RY50-32-200A là khả năng tạo lưu lượng 16 m³/h với động cơ công suất 4 kW.
Đối với hệ thống tuần hoàn dầu truyền nhiệt có nhu cầu lưu lượng ở mức này, người sử dụng không phải trang bị một động cơ có công suất quá lớn.
Khi hệ thống thực tế yêu cầu gần với mức:
Q = 16 m³/h
và
H = 32 m
thì RY50-32-200A có thể khai thác đúng điểm làm việc đã được xác định cho model.
Điều này quan trọng hơn việc chỉ lựa chọn một bơm có công suất động cơ lớn nhưng điểm lưu lượng và cột áp không phù hợp với hệ thống.
Hiệu quả vận hành của một bơm không thể chỉ đánh giá thông qua lưu lượng.
RY50-32-200A đồng thời tạo được cột áp 32 m tại lưu lượng 16 m³/h và tốc độ quay 2.900 vòng/phút.
Điều này cho phép bơm vừa duy trì lượng dầu tuần hoàn theo thiết kế, vừa tạo áp lực cần thiết để thắng trở lực của hệ thống trong phạm vi điểm làm việc được công bố.
Chính sự kết hợp giữa 16 m³/h và 32 m mới phản ánh đầy đủ hơn khả năng làm việc của model RY50-32-200A.
RY50-32-200A vận hành ở tốc độ khoảng 2.900 vòng/phút.
Tốc độ này gắn trực tiếp với bộ thông số lưu lượng, cột áp và công suất đã được công bố.
Khi tốc độ được duy trì đúng, bánh công tác có điều kiện tạo ra đặc tính thủy lực tương ứng với thiết kế của bơm.
Vì vậy, để duy trì hiệu suất vận hành của RY50-32-200A, cần sử dụng đúng tốc độ động cơ thay vì tùy ý thay đổi tốc độ quay mà không tính toán lại đặc tính bơm.
Theo bảng thông số kỹ thuật, RY50-32-200A có hiệu suất 42% tại điểm làm việc được công bố.
Con số này là thông số kỹ thuật cần được nhìn nhận khách quan. Không nên dựa riêng vào mức 42% để khẳng định RY50-32-200A có hiệu suất cao nhất so với các sản phẩm khác, bởi tài liệu không cung cấp dữ liệu so sánh trực tiếp với các model cùng phân khúc của nhà sản xuất khác.
Điểm mạnh của RY50-32-200A nằm nhiều hơn ở sự phù hợp giữa:
Lưu lượng 16 m³/h + cột áp 32 m + động cơ 4 kW + tốc độ 2.900 vòng/phút.
Nếu hệ thống cần đúng hoặc gần điểm làm việc này, bơm có thể được khai thác hiệu quả hơn so với trường hợp lựa chọn một model quá lớn hoặc quá nhỏ.
RY50-32-200A sẽ phát huy tốt khả năng của mình khi hệ thống có yêu cầu vận hành gần với lưu lượng 16 m³/h và cột áp 32 m.
Nếu hệ thống thực tế yêu cầu quá khác so với các thông số này, điểm làm việc của bơm có thể dịch chuyển khỏi vùng thiết kế.
Khi đó, dù động cơ vẫn quay ở 2.900 vòng/phút, hiệu quả sử dụng bơm có thể không còn như mong muốn.
Do đó, yếu tố quan trọng nhất để khai thác hiệu suất vận hành của bơm dầu truyền nhiệt RY50-32-200A là lựa chọn đúng model cho đúng hệ thống.
Theo yêu cầu của dòng RY, không nên để bơm vận hành ở mức thấp hơn 30% lưu lượng thiết kế.
Với RY50-32-200A có lưu lượng 16 m³/h, 30% tương ứng khoảng:
4,8 m³/h
Vận hành kéo dài ở lưu lượng quá thấp khiến bơm lệch xa khỏi điểm làm việc thiết kế và không tận dụng tốt năng lực của thiết bị.
Vì vậy, duy trì lưu lượng phù hợp là một điều kiện quan trọng để khai thác hiệu quả cấu hình 4 kW của RY50-32-200A.
Một trong những điểm tạo nên tính hiệu quả của RY50-32-200A là động cơ không được lựa chọn quá lớn.
Với công suất trục 3,35 kW, động cơ 4 kW vừa tạo khoảng dự phòng vừa giữ tổng công suất lắp đặt ở mức phù hợp.
Nếu sử dụng động cơ lớn hơn nhiều mà không có yêu cầu thủy lực tương ứng, công suất lắp đặt của hệ thống sẽ tăng lên nhưng không đồng nghĩa lưu lượng và cột áp thực tế được khai thác hiệu quả hơn.
RY50-32-200A vì vậy có lợi thế ở sự cân đối giữa công suất dẫn động và khả năng tạo lưu lượng – cột áp.
Xét riêng trên các thông số được công bố, RY50-32-200A có một cấu hình vận hành tương đối rõ ràng:
4 kW công suất động cơ → 3,35 kW công suất trục → 2.900 vòng/phút → 16 m³/h → 32 m cột áp.
Đây là chuỗi thông số thể hiện sự đồng bộ giữa phần truyền động và phần thủy lực của bơm.
Do đó, giá trị của RY50-32-200A không nằm ở việc sử dụng động cơ công suất lớn mà nằm ở khả năng đáp ứng điểm làm việc 16 m³/h – 32 m với động cơ 4 kW.
Nếu hệ thống được thiết kế đúng với phạm vi này, cấu hình của RY50-32-200A có thể được khai thác hiệu quả và tránh tình trạng lựa chọn bơm hoặc động cơ quá dư công suất.
Bơm dầu truyền nhiệt RY50-32-200A đạt hiệu suất vận hành cao trong phân khúc theo hướng một cấu hình được cân đối giữa nhu cầu thủy lực và công suất dẫn động. Model sử dụng động cơ 4 kW, công suất trục 3,35 kW, tốc độ 2.900 vòng/phút để tạo lưu lượng 16 m³/h và cột áp 32 m.
Điểm đáng chú ý nhất là động cơ 4 kW không quá lớn so với mức công suất trục cần thiết, đồng thời vẫn tạo khoảng dự phòng khoảng 0,65 kW. Khi bơm được vận hành gần đúng lưu lượng và cột áp thiết kế, cấu hình này giúp khai thác tốt năng lực của RY50-32-200A.
Tuy nhiên, nếu xét riêng thông số hiệu suất 42%, tài liệu hiện có chưa đủ cơ sở để khẳng định RY50-32-200A đứng đầu phân khúc. Giá trị vận hành của model nên được nhìn nhận chủ yếu ở sự phù hợp giữa lưu lượng 16 m³/h, cột áp 32 m và động cơ 4 kW, đặc biệt khi hệ thống thực tế yêu cầu gần với chính điểm làm việc này
Nguyên lý làm việc ly tâm của dòng bơm dầu truyền nhiệt RY50-32-200A dựa trên quá trình bánh công tác quay với tốc độ cao để truyền năng lượng cho dầu tải nhiệt. Khi bơm hoạt động, dầu đi vào khu vực tâm bánh công tác theo hướng trục, sau đó được bánh công tác gia tốc và đưa ra phía ngoài theo phương bán kính. Dòng dầu tiếp tục đi qua thân bơm và thoát ra cửa xả, hình thành quá trình tuần hoàn liên tục trong hệ thống dầu truyền nhiệt.
Với lưu lượng 16 m³/h, cột áp 32 m, công suất động cơ 4 kW và tốc độ quay 2.900 vòng/phút, RY50-32-200A sử dụng nguyên lý ly tâm để duy trì dòng dầu nóng ổn định trong hệ thống.
Trong RY50-32-200A, bánh công tác được lắp trên trục bơm. Động cơ truyền chuyển động qua khớp nối tới trục, sau đó trục làm bánh công tác quay.
Quá trình truyền năng lượng diễn ra theo trình tự:
Động cơ → khớp nối → trục bơm → bánh công tác → dầu tải nhiệt.
Khi bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút, dầu nằm trong các đường dẫn của bánh công tác nhận năng lượng và chuyển động nhanh dần từ tâm ra vùng ngoài.
Đây chính là cơ sở tạo nên dòng chảy của bơm dầu truyền nhiệt RY50-32-200A.
Cửa hút của dòng bơm RY được bố trí theo hướng trục. Vì vậy, dầu từ đường hút được dẫn trực tiếp vào khu vực gần tâm bánh công tác.
Khi bánh công tác quay, lượng dầu đang có tại vùng tâm liên tục được đưa ra phía ngoài. Sự dịch chuyển này tạo điều kiện để dầu mới từ đường hút tiếp tục đi vào bánh công tác.
Quá trình diễn ra liên tục:
Dầu vào cửa hút → đi tới tâm bánh công tác → nhận năng lượng → chuyển động ra phía ngoài.
Để quá trình này diễn ra ổn định, thân bơm phải có đủ môi chất trước khi khởi động. Nếu bên trong bơm còn nhiều không khí, khả năng tạo dòng của bánh công tác sẽ bị ảnh hưởng.
Khi RY50-32-200A hoạt động, bánh công tác quay với tốc độ 2.900 vòng/phút. Dầu tiếp xúc với bánh công tác được cuốn theo chuyển động quay và nhận thêm năng lượng.
Dòng dầu sau đó di chuyển từ khu vực có bán kính nhỏ gần tâm bánh công tác đến vùng có bán kính lớn hơn ở phía ngoài.
Sự chuyển động này là đặc điểm cơ bản của nguyên lý làm việc ly tâm của dòng bơm dầu truyền nhiệt RY50-32-200A.
Trong quá trình đi qua bánh công tác, vận tốc của dầu tăng lên. Khi tới khu vực mép ngoài, dòng dầu có năng lượng lớn hơn so với thời điểm mới đi vào tâm bánh công tác.
Sau đó dầu rời bánh công tác và đi vào phần dẫn dòng của thân bơm.
Bánh công tác vì vậy không đơn thuần làm dầu chuyển động mà thực hiện chức năng truyền cơ năng từ động cơ sang dòng dầu.
Sau khi rời bánh công tác, dầu mang theo động năng tương đối lớn. Thân bơm tiếp nhận dòng dầu và dẫn dầu về phía cửa xả.
Trong quá trình này, năng lượng mà bánh công tác đã truyền cho dầu tạo nên khả năng duy trì áp suất và cột áp của dòng chất lỏng.
Đối với RY50-32-200A, điểm làm việc được xác định với cột áp 32 m tại lưu lượng 16 m³/h.
Cột áp này giúp dòng dầu có khả năng vượt qua trở lực của đường ống và các bộ phận trong hệ thống tuần hoàn phù hợp với đặc tính của bơm.
Nguyên lý ly tâm tạo ra sự khác biệt giữa khu vực tâm bánh công tác và phía ngoài bánh công tác.
Khi dầu liên tục được đưa từ tâm ra ngoài, dầu mới từ phía đường hút tiếp tục đi vào để thay thế. Đồng thời, dầu đã nhận năng lượng được đẩy về phía cửa xả.
Nhờ đó hình thành hai quá trình diễn ra đồng thời:
Hút dầu liên tục vào tâm bánh công tác
và
Đẩy dầu liên tục từ bánh công tác tới cửa xả.
Khi bánh công tác tiếp tục quay và hệ thống được cung cấp đầy đủ dầu, chu trình này được duy trì liên tục.
Kết cấu cửa hút và cửa xả của dòng RY phù hợp trực tiếp với nguyên lý ly tâm.
Dầu đi vào bơm theo hướng trục tại cửa hút, sau đó qua tâm bánh công tác. Khi nhận năng lượng từ bánh công tác, dầu chuyển hướng và đi ra phía ngoài theo phương bán kính.
Dòng chảy có thể mô tả:
Cửa hút → tâm bánh công tác → cánh bánh công tác → vùng ngoài bánh công tác → thân bơm → cửa xả.
Cửa xả được bố trí hướng tâm theo phương thẳng đứng để tiếp nhận dòng dầu sau khi đã được bánh công tác truyền năng lượng.
Tốc độ quay có ảnh hưởng trực tiếp đến khả năng làm việc của bơm ly tâm.
RY50-32-200A hoạt động ở tốc độ khoảng 2.900 vòng/phút. Khi bánh công tác duy trì đúng tốc độ, dầu được truyền đủ năng lượng để bơm đạt vùng đặc tính thiết kế.
Nếu tốc độ thấp hơn yêu cầu, tác dụng của bánh công tác lên dòng dầu giảm. Hệ quả có thể là cột áp giảm và lưu lượng không đạt mức mong muốn.
Vì vậy, tốc độ quay ổn định là điều kiện quan trọng để nguyên lý làm việc ly tâm của RY50-32-200A phát huy đúng hiệu quả.
Ký hiệu A của RY50-32-200A cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất so với đường kính danh nghĩa của nhóm bánh công tác.
Đặc điểm này liên quan trực tiếp đến nguyên lý ly tâm vì đường kính bánh công tác ảnh hưởng đến mức năng lượng truyền cho dầu.
Với cấu hình bánh công tác của phiên bản A, bơm đạt điểm làm việc:
16 m³/h – 32 m – 2.900 vòng/phút.
Như vậy, tác dụng ly tâm của bánh công tác được điều chỉnh phù hợp để tạo ra đặc tính lưu lượng và cột áp của RY50-32-200A.
Bánh công tác cần làm việc trong môi trường có đủ chất lỏng để truyền năng lượng hiệu quả.
Nếu thân bơm không có đủ dầu, bánh công tác chủ yếu quay trong không khí và không thể hình thành dòng dầu theo đúng điều kiện thiết kế.
Do đó, trước khi khởi động cần mồi đầy môi chất vào thân bơm và hỗ trợ loại bỏ không khí.
Khi bánh công tác đã được bao quanh bởi dầu, quá trình ly tâm mới có thể diễn ra liên tục ngay sau khi động cơ đạt tốc độ làm việc.
Bánh công tác phải quay đúng hướng thiết kế để đưa dầu từ tâm ra phía ngoài theo đúng đường dẫn.
Đối với dòng RY, khi quan sát từ phía khớp nối, trục bơm quay theo chiều kim đồng hồ.
Nếu động cơ quay sai chiều, hướng tác động của bánh công tác lên dòng dầu không còn đúng thiết kế. Khi đó, bơm có thể xuất hiện lưu lượng thấp hoặc không đạt cột áp yêu cầu.
Kiểm tra chiều quay vì vậy là một bước quan trọng trước khi vận hành RY50-32-200A.
Dầu phải di chuyển qua các đường dẫn của bánh công tác trong toàn bộ quá trình bơm.
Nếu bánh công tác bị tắc bởi dị vật hoặc cặn, tiết diện dòng chảy bị thu hẹp. Dầu không thể nhận và truyền năng lượng theo đúng đặc tính thiết kế.
Hệ quả thường thể hiện ở việc lưu lượng hoặc cột áp giảm.
Vì vậy, để duy trì nguyên lý làm việc ly tâm của dòng bơm dầu truyền nhiệt RY50-32-200A, cần giữ đường ống và bánh công tác sạch, hạn chế dị vật đi vào bơm.
Trong hệ thống dầu truyền nhiệt, RY50-32-200A thường đóng vai trò duy trì vòng tuần hoàn.
Dầu từ hệ thống quay trở lại cửa hút, đi vào tâm bánh công tác, được truyền năng lượng và đưa tới cửa xả. Sau khi đi qua hệ thống, dầu lại quay về bơm.
Chu trình được lặp lại:
Dầu hồi → RY50-32-200A → dầu được tăng năng lượng → cửa xả → hệ thống → dầu hồi.
Bản chất của toàn bộ chu trình vẫn là quá trình bánh công tác liên tục truyền năng lượng cho dòng dầu bằng nguyên lý ly tâm.
Lưu lượng 16 m³/h là lượng dầu mà RY50-32-200A có thể cung cấp tại điểm làm việc được công bố.
Để đạt được lưu lượng này, bánh công tác phải liên tục đưa dầu từ tâm ra phía ngoài, đồng thời tạo điều kiện cho lượng dầu mới đi vào cửa hút.
Khi quá trình hút – gia tốc – đẩy diễn ra liên tục với điều kiện hệ thống phù hợp, dòng dầu đạt lưu lượng tương ứng.
Do đó, lưu lượng chính là một kết quả trực tiếp của quá trình làm việc ly tâm trong bơm.
Bên cạnh lưu lượng, tác dụng ly tâm còn giúp dầu nhận thêm năng lượng để tạo cột áp.
RY50-32-200A đạt cột áp 32 m tại điểm làm việc tương ứng.
Điều này có nghĩa năng lượng từ động cơ 4 kW được truyền qua trục và bánh công tác đến dầu, giúp dòng dầu có khả năng vượt qua trở lực của hệ thống trong phạm vi thiết kế.
Như vậy, lưu lượng 16 m³/h và cột áp 32 m đều là kết quả trực tiếp của quá trình truyền năng lượng ly tâm từ bánh công tác sang dầu tải nhiệt.
Nguyên lý làm việc ly tâm của dòng bơm dầu truyền nhiệt RY50-32-200A tập trung vào quá trình bánh công tác quay để truyền năng lượng cho dầu tải nhiệt. Dầu đi vào vùng tâm bánh công tác theo hướng trục, sau đó được gia tốc và đưa ra vùng ngoài theo phương bán kính. Dòng dầu tiếp tục đi qua thân bơm tới cửa xả, trong khi dầu mới liên tục được đưa vào cửa hút để duy trì quá trình tuần hoàn.
Với lưu lượng 16 m³/h, cột áp 32 m, tốc độ quay 2.900 vòng/phút và động cơ 4 kW, RY50-32-200A sử dụng hiệu quả nguyên lý ly tâm để hình thành dòng dầu và cung cấp năng lượng cho quá trình tuần hoàn.
Bản chất hoạt động của RY50-32-200A có thể tóm gọn theo một chu trình: dầu đi vào tâm bánh công tác – bánh công tác truyền năng lượng – dầu chuyển động ra phía ngoài – hình thành cột áp – dầu được đưa tới cửa xả. Đây chính là nguyên lý cốt lõi quyết định khả năng làm việc của bơm dầu truyền nhiệt RY50-32-200A

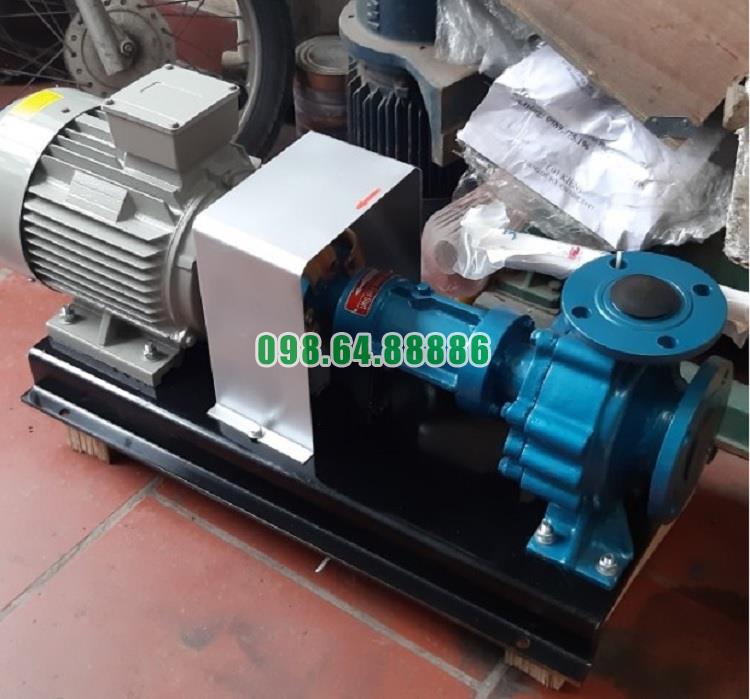

Bơm dầu công nghiệp chịu nhiệt RY50-32-200A cột áp 32 m, tốc độ 2900 vòng/phút, công suất 4 kW, lưu lượng 16 m3/h
