Cấu tạo thân bơm và nắp bơm chịu áp suất cao của Bơm dầu truyền nhiệt RY65-40-200 được thiết kế để tạo thành khoang làm việc kín, ổn định và phù hợp với môi chất dầu truyền nhiệt nhiệt độ cao. Trong kết cấu dòng RY, thân bơm và nắp bơm là hai bộ phận chịu áp chính, trực tiếp bao quanh khu vực bánh công tác và dòng dầu tuần hoàn.
Thân bơm là bộ phận trực tiếp tiếp nhận dầu truyền nhiệt từ cửa hút, dẫn dòng dầu qua khu vực bánh công tác và đưa dầu tới cửa đẩy.
Theo tài liệu của dòng RY, mặt bích hút, mặt bích đẩy và các bộ phận chịu áp được chế tạo theo mức áp suất 16 bar. Vì vậy, thân bơm phải có độ cứng vững phù hợp để duy trì độ kín và ổn định khi làm việc trong hệ thống có áp suất.
Cửa hút được bố trí theo phương dọc trục, giúp dầu đi trực tiếp vào vùng tâm bánh công tác. Cửa đẩy được bố trí theo phương thẳng đứng ở phần trên của thân bơm, tạo đường dẫn cho dầu sau khi đã được tăng năng lượng bởi bánh công tác.
Nắp bơm được lắp ghép trực tiếp với thân bơm và tạo thành phần khép kín của buồng làm việc.
Bộ phận này vừa có nhiệm vụ duy trì độ kín của khoang bơm, vừa là vị trí liên kết giữa thân bơm với cụm ổ trục và trục bơm. Khi bơm hoạt động, nắp bơm phải chịu tác động đồng thời của áp suất bên trong và nhiệt từ dầu truyền nhiệt.
Do đó, độ chính xác của bề mặt lắp ghép giữa thân bơm và nắp bơm của RY65-40-200 có ảnh hưởng trực tiếp đến khả năng làm kín và ổn định của toàn bộ cụm bơm.
Thân bơm và nắp bơm được cố định với nhau bằng hệ thống bu lông.
Kết cấu liên kết này phải bảo đảm lực siết đều quanh bề mặt ghép nối để duy trì độ kín khi bơm chịu áp suất và nhiệt độ cao. Nếu liên kết bị lỏng hoặc bề mặt ghép không đều, nguy cơ rò rỉ dầu tại khu vực thân – nắp bơm có thể tăng lên.
Trong quá trình tháo lắp, cụm nắp bơm có thể được tháo khỏi thân bơm cùng với ổ trục và rotor. Điều này giúp việc kiểm tra bánh công tác, trục và bộ phận làm kín thuận tiện hơn.
Điểm quan trọng của cấu tạo thân bơm và nắp bơm chịu áp suất cao của Bơm dầu truyền nhiệt RY65-40-200 là hai bộ phận này không chỉ chịu áp lực của dòng dầu mà còn phải làm việc trong môi trường nhiệt độ cao.
Dòng RY được thiết kế cho môi chất có nhiệt độ tới 350°C, vì vậy thân bơm và nắp bơm cần duy trì độ ổn định hình học khi nhiệt độ thay đổi trong quá trình gia nhiệt, vận hành và dừng hệ thống.
Chính vì vậy, khi khởi động với dầu nóng, bơm cần được gia nhiệt từ từ để hạn chế chênh lệch nhiệt quá lớn giữa dầu và thân bơm, qua đó giảm ứng suất nhiệt lên các chi tiết chịu áp.
Thân bơm tạo khoang chứa dòng dầu, còn nắp bơm đóng kín khoang này và đồng thời bố trí khu vực làm kín quanh trục.
Sự phối hợp chính xác giữa hai bộ phận giúp hạn chế rò rỉ dầu ra ngoài và duy trì áp suất cần thiết trong quá trình bơm hoạt động. Đây là yếu tố đặc biệt quan trọng với hệ thống dầu truyền nhiệt, nơi môi chất vừa có nhiệt độ cao vừa cần được tuần hoàn liên tục trong đường ống kín.
Cấu tạo thân bơm và nắp bơm chịu áp suất cao của Bơm dầu truyền nhiệt RY65-40-200 tập trung vào khả năng tạo khoang bơm kín, chịu áp và duy trì độ ổn định khi tiếp xúc với dầu nóng.
Theo kết cấu dòng RY, các bộ phận chịu áp và mặt bích hút – đẩy được thiết kế theo mức 16 bar, trong khi thân bơm và nắp bơm đồng thời phải thích nghi với môi chất có nhiệt độ tới 350°C. Sự liên kết chắc chắn giữa hai bộ phận này là nền tảng để RY65-40-200 duy trì độ kín và vận hành ổn định trong hệ thống dầu truyền nhiệt.
Tối ưu chi phí vận hành lâu dài với Bơm dầu truyền nhiệt RY65-40-200 không chỉ phụ thuộc vào mức tiêu thụ điện mà còn liên quan đến độ ổn định khi làm việc, yêu cầu bảo dưỡng, tuổi thọ của các chi tiết và cách vận hành đúng điều kiện thiết kế. Với kết cấu tương đối đơn giản của dòng RY, phương thức tản nhiệt tự nhiên và khả năng tháo lắp thuận tiện, bơm có thể hỗ trợ giảm nhiều khoản chi phí phát sinh trong quá trình sử dụng dài hạn.
RY65-40-200 được cấu thành từ các cụm chính như thân bơm, bánh công tác, trục, ổ bi, bộ phận làm kín và khớp nối với động cơ.
Kết cấu tập trung vào các bộ phận cơ bản giúp công tác kiểm tra và bảo dưỡng dễ tổ chức hơn. Khi cần xử lý ổ bi, phớt, packing hoặc bánh công tác, kỹ thuật viên có thể tiếp cận từng cụm theo trình tự tháo lắp rõ ràng.
Điều này giúp hạn chế thời gian dừng máy kéo dài do việc sửa chữa quá phức tạp.
Một đặc điểm đáng chú ý khi tối ưu chi phí vận hành lâu dài với Bơm dầu truyền nhiệt RY65-40-200 là dòng RY sử dụng phương thức tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Nhờ đó, hệ thống có thể giảm bớt một số đường ống, phụ kiện và thiết bị liên quan đến nước làm mát.
Khi không phải duy trì một hệ thống làm mát nước riêng cho bơm, khối lượng công việc kiểm tra và bảo trì thiết bị phụ trợ cũng giảm theo.
Điều này góp phần đơn giản hóa hệ thống và giảm các điểm có thể phát sinh hư hỏng trong quá trình vận hành lâu dài.
Ổ bi, bộ phận làm kín và khớp nối là những vị trí cần được theo dõi thường xuyên trên RY65-40-200.
Tài liệu dòng RY yêu cầu kiểm tra ổ bi sau thời gian vận hành nhất định, đồng thời theo dõi tình trạng bôi trơn, độ rung, nhiệt độ và tiếng ồn của bơm.
Nếu các dấu hiệu bất thường được phát hiện sớm, việc xử lý thường tập trung vào một chi tiết cụ thể thay vì để hư hỏng lan sang trục, ổ bi hoặc các bộ phận khác.
Thiếu dầu hoặc sử dụng chất bôi trơn không phù hợp có thể làm ổ bi nóng lên và tăng ma sát.
Duy trì chế độ bôi trơn đúng giúp ổ bi làm việc ổn định hơn, giảm nguy cơ phải thay thế sớm và hạn chế thời gian dừng bơm ngoài kế hoạch.
Trục bơm và trục động cơ cần được căn chỉnh đồng tâm trước khi vận hành.
Nếu hai trục lệch nhau, bơm có thể xuất hiện rung, tăng ma sát và tạo thêm tải lên ổ bi. Những hiện tượng này không chỉ ảnh hưởng đến độ ổn định mà còn có thể làm tăng chi phí bảo dưỡng.
Do đó, căn chỉnh đúng ngay từ khi lắp đặt là một biện pháp quan trọng để tối ưu chi phí vận hành lâu dài với Bơm dầu truyền nhiệt RY65-40-200.
Dòng RY không nên làm việc kéo dài khi lưu lượng thấp hơn 30% lưu lượng thiết kế.
Khi bơm thường xuyên vận hành quá xa vùng làm việc phù hợp, điều kiện thủy lực bên trong có thể trở nên bất lợi, làm tăng rung động và ảnh hưởng đến độ bền của các bộ phận.
Duy trì bơm trong vùng lưu lượng hợp lý giúp thiết bị hoạt động ổn định hơn và giảm nguy cơ phát sinh chi phí do sự cố.
Theo hướng dẫn vận hành của dòng RY, lưu lượng nên được điều chỉnh bằng van đầu ra, không sử dụng van đầu vào để tiết lưu dòng chảy.
Giữ đường hút thông thoáng giúp bánh công tác luôn nhận đủ dầu và hạn chế những điều kiện vận hành bất lợi.
Cách vận hành đúng giúp bơm duy trì trạng thái ổn định, từ đó giảm nguy cơ rung, tiếng ồn hoặc suy giảm khả năng bơm.
Trước khi đưa hệ thống vào vận hành, đường ống cần được vệ sinh và bố trí bộ lọc ở phía hút để hạn chế tạp chất lọt vào bơm.
Tạp chất có thể làm tắc bánh công tác, cản trở dòng dầu hoặc gây hư hỏng các chi tiết bên trong.
Giữ môi chất sạch là biện pháp tương đối đơn giản nhưng có ý nghĩa trực tiếp đối với chi phí bảo dưỡng lâu dài.
RY65-40-200 sử dụng kết hợp packing và phớt dầu chịu nhiệt.
Theo dõi tình trạng làm kín giúp phát hiện sớm hiện tượng rò rỉ. Nếu xử lý kịp thời, có thể hạn chế thất thoát dầu truyền nhiệt và tránh để dầu ảnh hưởng đến các khu vực khác của thiết bị.
Việc kiểm tra thường xuyên bộ phận làm kín vì vậy là một phần quan trọng trong kế hoạch kiểm soát chi phí vận hành.
Tài liệu dòng RY khuyến nghị mỗi hệ thống nên có bơm dự phòng sẵn sàng vận hành.
Bơm dự phòng giúp hệ thống tiếp tục hoạt động khi bơm chính cần bảo dưỡng hoặc sửa chữa. Điều này đặc biệt có ý nghĩa đối với dây chuyền sản xuất liên tục, nơi chi phí do dừng hệ thống có thể lớn hơn đáng kể so với chi phí bảo dưỡng thiết bị.
Tối ưu chi phí vận hành lâu dài với Bơm dầu truyền nhiệt RY65-40-200 cần tập trung vào ba yếu tố chính: vận hành đúng điều kiện, bảo dưỡng định kỳ và duy trì trạng thái cơ khí ổn định.
Kết cấu tương đối đơn giản, thiết kế tản nhiệt tự nhiên và khả năng tiếp cận thuận tiện đến các bộ phận cần bảo dưỡng giúp giảm khối lượng công việc sửa chữa. Đồng thời, việc căn chỉnh đúng trục, bôi trơn ổ bi, kiểm soát rò rỉ, giữ đường hút sạch và vận hành trong vùng lưu lượng phù hợp sẽ giúp hạn chế sự cố ngoài kế hoạch.
Khi những yêu cầu này được thực hiện đầy đủ, RY65-40-200 có thể duy trì hoạt động ổn định hơn và góp phần kiểm soát chi phí bảo dưỡng, phụ trợ và thời gian dừng máy trong suốt quá trình sử dụng.

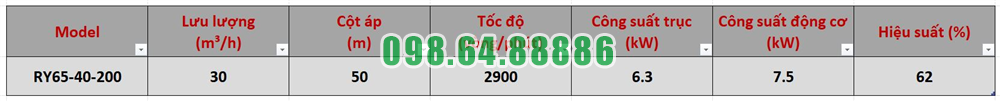

Bơm dầu công nghiệp chịu nhiệt RY65-40-200 tốc độ quay 2900 vòng/phút, lưu lượng 30 m3/h, cột áp 50 m, công suất 7.5 kW
