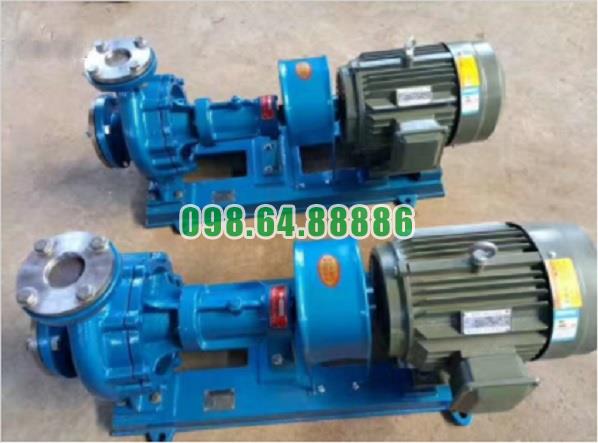

Bơm tuần hoàn dầu tải nhiệt RY50-32-160 lưu lượng 12.5 m3/h, tốc độ 2900 vòng/phút, công suất 3 kW, cột áp 30 m

Khả năng ứng dụng hiệu quả của bơm dầu truyền nhiệt RY50-32-160 trong chế biến thực phẩm

Khả năng ứng dụng hiệu quả của bơm dầu truyền nhiệt RY50-32-160 trong chế biến thực phẩm thể hiện rõ ở nhiệm vụ tuần hoàn dầu tải nhiệt giữa nguồn gia nhiệt và các thiết bị cần cấp nhiệt gián tiếp. Với lưu lượng 12,5 m³/h, cột áp 30 m, công suất động cơ 3 kW và tốc độ 2.900 vòng/phút, bơm phù hợp với các hệ thống gia nhiệt công nghiệp quy mô vừa cần duy trì dòng dầu nóng liên tục.

Tuần hoàn dầu nóng cho thiết bị gia nhiệt thực phẩm

Trong dây chuyền chế biến thực phẩm, RY50-32-160 có thể được bố trí trong vòng tuần hoàn dầu tải nhiệt để đưa dầu nóng từ bộ gia nhiệt đến các thiết bị sản xuất. Sau khi truyền nhiệt, dầu được dẫn trở lại nguồn gia nhiệt và tiếp tục tuần hoàn.

Chu trình cơ bản được thực hiện theo hướng:

Bộ gia nhiệt → RY50-32-160 → thiết bị sử dụng nhiệt → đường dầu hồi → bộ gia nhiệt.

Vai trò của bơm là duy trì dòng dầu liên tục trong vòng tuần hoàn, qua đó giúp nhiệt lượng được vận chuyển ổn định từ nguồn phát nhiệt đến khu vực sản xuất.

Ứng dụng cho nồi nấu có áo gia nhiệt

Một ứng dụng phù hợp của bơm dầu truyền nhiệt RY50-32-160 trong chế biến thực phẩm là cấp dầu nóng cho các nồi nấu sử dụng áo gia nhiệt.

Dầu tải nhiệt được bơm vào khoang áo bên ngoài nồi, truyền nhiệt qua thành thiết bị để làm nóng nguyên liệu bên trong. Phương pháp này tạo ra quá trình gia nhiệt gián tiếp, trong đó dầu truyền nhiệt không tiếp xúc trực tiếp với thực phẩm.

RY50-32-160 giúp dầu liên tục lưu thông qua áo nhiệt, nhờ đó hạn chế tình trạng dầu nóng tập trung tại một vị trí và hỗ trợ phân bố nhiệt đều hơn trên bề mặt truyền nhiệt.

Cấp nhiệt cho bồn khuấy và bồn phối trộn

Các bồn phối trộn nguyên liệu thực phẩm có yêu cầu gia nhiệt có thể sử dụng RY50-32-160 trong mạch tuần hoàn dầu nóng.

Bơm đưa dầu qua lớp áo gia nhiệt hoặc bộ trao đổi nhiệt của bồn. Trong khi cánh khuấy làm nguyên liệu chuyển động bên trong, dòng dầu tuần hoàn bên ngoài cung cấp nhiệt liên tục cho thành bồn.

Khả năng duy trì lưu lượng 12,5 m³/h giúp RY50-32-160 phù hợp với những hệ thống cần một dòng dầu tuần hoàn ổn định mà không yêu cầu sử dụng cụm bơm công suất quá lớn.

Ứng dụng trong thiết bị chiên gia nhiệt gián tiếp

Một số hệ thống chế biến sử dụng dầu tải nhiệt làm nguồn cung cấp nhiệt gián tiếp cho thiết bị chiên. Trong trường hợp này, RY50-32-160 không bơm dầu ăn mà làm nhiệm vụ tuần hoàn dầu tải nhiệt trong mạch cấp nhiệt riêng biệt.

Dầu truyền nhiệt nhận nhiệt từ bộ gia nhiệt, được bơm đến bề mặt hoặc bộ trao đổi nhiệt của thiết bị chiên rồi quay trở lại nguồn nhiệt. Dòng tuần hoàn liên tục giúp quá trình cấp nhiệt được duy trì ổn định trong thời gian thiết bị hoạt động.

Cấp nhiệt cho thiết bị sấy thực phẩm

RY50-32-160 cũng có khả năng ứng dụng trong hệ thống sấy sử dụng dầu tải nhiệt làm nguồn nhiệt.

Dầu nóng được bơm đến bộ trao đổi nhiệt, tại đó nhiệt lượng được truyền sang không khí sử dụng cho quá trình sấy. Sau khi giảm nhiệt độ, dầu quay lại bộ gia nhiệt và tiếp tục chu trình.

Trong ứng dụng này, bơm có vai trò quan trọng trong việc duy trì lượng dầu đi qua bộ trao đổi nhiệt, từ đó hỗ trợ nguồn khí nóng của thiết bị sấy được cung cấp tương đối ổn định.

Cấp nhiệt cho thiết bị cô đặc và xử lý nhiệt

Các thiết bị cô đặc hoặc xử lý nhiệt gián tiếp trong chế biến thực phẩm cũng có thể sử dụng vòng tuần hoàn dầu tải nhiệt.

RY50-32-160 tạo dòng dầu nóng đi qua áo nhiệt hoặc bộ trao đổi nhiệt của thiết bị. Nhờ quá trình tuần hoàn liên tục, nhiệt được cung cấp trong suốt thời gian xử lý sản phẩm, trong khi dầu sau khi truyền nhiệt được thu hồi về nguồn gia nhiệt.

Đặc điểm này phù hợp với các dây chuyền cần cấp nhiệt liên tục trong nhiều giờ vận hành.

Duy trì nhiệt độ cho đường ống và bồn chứa

Một số nguyên liệu thực phẩm có độ nhớt thay đổi đáng kể khi nhiệt độ giảm. Trong các hệ thống như vậy, dầu tải nhiệt có thể được sử dụng để gia nhiệt áo bồn hoặc đường ống nhằm duy trì nhiệt độ cần thiết.

RY50-32-160 đảm nhiệm việc tuần hoàn dầu nóng qua các vị trí này. Dòng dầu liên tục giúp hạn chế sự suy giảm nhiệt độ quá nhanh trong bồn hoặc trên đường vận chuyển nguyên liệu.

Khả năng tạo lưu lượng và cột áp phù hợp

Hiệu quả ứng dụng của RY50-32-160 còn nằm ở sự kết hợp giữa lưu lượng 12,5 m³/h và cột áp 30 m. Trong hệ thống chế biến thực phẩm, dầu phải đi qua đường ống, van, bộ lọc, áo gia nhiệt và các thiết bị trao đổi nhiệt, vì vậy luôn tồn tại tổn thất áp suất.

Cột áp của bơm giúp dầu vượt qua các trở lực này để duy trì vòng tuần hoàn. Khi điểm làm việc của hệ thống được lựa chọn phù hợp với đặc tính của bơm, RY50-32-160 có thể cung cấp dòng dầu tương đối ổn định cho thiết bị sử dụng nhiệt.

Gia nhiệt gián tiếp giúp tách dầu tải nhiệt khỏi thực phẩm

Một điểm quan trọng khi ứng dụng RY50-32-160 trong ngành thực phẩm là bơm được sử dụng cho mạch dầu tải nhiệt, không phải để bơm trực tiếp nguyên liệu thực phẩm.

Dầu nóng được giữ trong hệ thống tuần hoàn kín và chỉ truyền nhiệt qua thành thiết bị hoặc bộ trao đổi nhiệt. Cách bố trí này giúp tách biệt môi chất truyền nhiệt với sản phẩm chế biến, đồng thời cho phép sử dụng cùng một vòng dầu nóng để cấp nhiệt cho một hoặc nhiều thiết bị phù hợp.

Phù hợp với hệ thống cấp nhiệt quy mô vừa

Động cơ 3 kW giúp RY50-32-160 có kích thước và mức công suất phù hợp với các mạch tuần hoàn dầu nóng cục bộ. Bơm có thể bố trí cho một nồi gia nhiệt, một bồn phối trộn, một thiết bị sấy hoặc một nhóm thiết bị có nhu cầu nhiệt nằm trong khả năng của hệ thống.

Kết cấu này đặc biệt hữu ích đối với dây chuyền chế biến thực phẩm cần chia hệ thống nhiệt thành nhiều khu vực thay vì sử dụng một cụm bơm lớn cho toàn bộ nhà máy.

Khả năng ứng dụng hiệu quả của bơm dầu truyền nhiệt RY50-32-160 trong chế biến thực phẩm tập trung vào nhiệm vụ tuần hoàn dầu nóng cho nồi nấu, bồn khuấy, thiết bị chiên gia nhiệt gián tiếp, hệ thống sấy, thiết bị cô đặc và các bồn hoặc đường ống cần duy trì nhiệt độ. Với lưu lượng 12,5 m³/h, cột áp 30 m, công suất 3 kW và tốc độ 2.900 vòng/phút, RY50-32-160 phù hợp với các hệ thống cấp nhiệt gián tiếp quy mô vừa, giúp duy trì dòng dầu tuần hoàn liên tục và đưa nhiệt ổn định đến thiết bị chế biến.

Giảm thiểu rủi ro sự cố nhờ kết cấu cơ khí chuẩn xác của bơm dầu truyền nhiệt RY50-32-160

Bơm dầu truyền nhiệt RY50-32-160 làm việc với tốc độ quay 2.900 vòng/phút và thường xuyên tiếp xúc với dầu nóng, vì vậy độ chính xác của kết cấu cơ khí có ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ thiết bị. Sự phối hợp giữa thân bơm, bánh công tác, trục, ổ bi, bộ làm kín, khớp nối và bệ máy giúp hạn chế các nguyên nhân thường dẫn đến rung động, nóng ổ bi, rò rỉ dầu hoặc bó kẹt rôto.

Cụm rôto được định vị ổn định

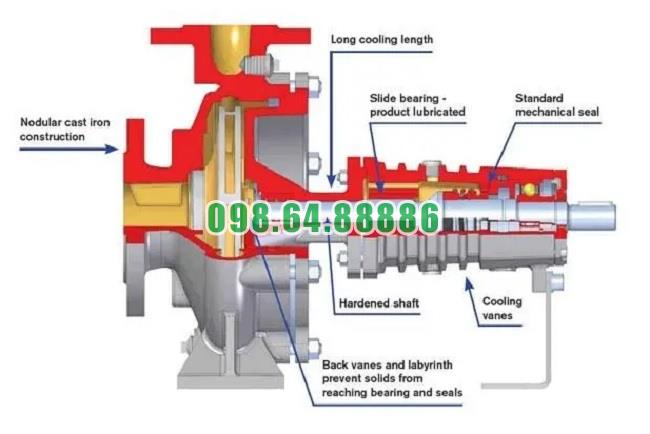

Cụm rôto của RY50-32-160 gồm bánh công tác, trục bơm và đai ốc cố định bánh công tác. Bánh công tác được lắp chắc chắn trên trục để duy trì đúng vị trí khi quay ở tốc độ cao.

Khi trục và bánh công tác được lắp đúng tâm, khoảng cách giữa bộ phận quay và các chi tiết cố định được duy trì ổn định. Điều này giúp hạn chế hiện tượng cọ sát, mất cân bằng hoặc rung mạnh trong quá trình vận hành.

Độ ổn định của cụm rôto đặc biệt quan trọng đối với RY50-32-160 vì chỉ một sai lệch nhỏ khi quay ở 2.900 vòng/phút cũng có thể làm tăng tải lên ổ bi và bộ làm kín.

Hai ổ bi giúp giữ chính xác vị trí trục bơm

Trục RY50-32-160 được đỡ và định vị bằng hai ổ bi bố trí trong thân ổ trục. Kết cấu này giúp giữ trục đúng vị trí theo phương hướng kính và hỗ trợ duy trì chuyển động quay ổn định của bánh công tác.

Khi hai ổ bi làm việc bình thường, trục ít bị đảo và tải tác động lên các bộ phận xung quanh được kiểm soát tốt hơn. Nhờ đó giảm nguy cơ bánh công tác cọ vào thân bơm, trục rung mạnh hoặc bộ làm kín bị mài mòn không đều.

Đây cũng là lý do tình trạng ổ bi và chế độ bôi trơn cần được kiểm tra thường xuyên trong quá trình sử dụng RY50-32-160.

Căn chỉnh đồng tâm hạn chế sự cố truyền động

Độ đồng tâm giữa trục bơm và trục động cơ là một trong những yếu tố quan trọng nhất để giảm sự cố cơ khí. Khi lắp đặt RY50-32-160, sai lệch đo tại vành ngoài khớp nối cần được kiểm soát không quá 0,1 mm, đồng thời duy trì khe hở giữa hai đầu trục khoảng 2–3 mm.

Nếu hai trục bị lệch tâm, lực tác động lên khớp nối và ổ bi sẽ thay đổi liên tục trong mỗi vòng quay. Hậu quả có thể là rung mạnh, nóng ổ bi, mòn khớp nối và giảm tuổi thọ trục.

Căn chỉnh chính xác ngay từ khi lắp đặt giúp giảm đáng kể những rủi ro này.

Khớp nối mềm giúp bảo vệ hệ truyền động

RY50-32-160 sử dụng khớp nối mềm để truyền mô-men từ động cơ đến trục bơm. Kết cấu này giúp quá trình truyền chuyển động diễn ra ổn định hơn và có khả năng hấp thụ một phần dao động nhỏ giữa động cơ và bơm.

Khớp nối mềm cũng góp phần giảm tải va đập truyền trực tiếp giữa hai trục. Tuy nhiên, khả năng này chỉ hỗ trợ những sai lệch rất nhỏ và không thể thay thế việc căn chỉnh đồng tâm chính xác.

Khi khớp nối, trục và động cơ được lắp đúng vị trí, cụm truyền động RY50-32-160 sẽ hoạt động ổn định hơn và hạn chế các hư hỏng do tải cơ học bất thường.

Thân ổ trục bảo vệ cụm quay

Thân ổ trục là bộ phận giữ hai ổ bi và định vị toàn bộ trục bơm. Kết cấu chắc chắn của cụm này giúp duy trì vị trí tương đối giữa trục, bánh công tác và thân bơm.

Đối với bơm dầu nóng, thân ổ trục còn tạo khoảng cách giữa khu vực dầu truyền nhiệt nhiệt độ cao và cụm truyền động. Điều này hỗ trợ hạn chế ảnh hưởng nhiệt lên ổ bi và giúp hệ thống quay duy trì điều kiện làm việc ổn định hơn.

Nếu cụm ổ trục được lắp đúng, bôi trơn đầy đủ và không có độ rơ bất thường, nguy cơ nóng ổ bi và bó trục được giảm đáng kể.

Bộ làm kín hạn chế nguy cơ rò rỉ dầu nóng

Khu vực trục đi qua nắp bơm là một trong những vị trí có nguy cơ rò rỉ cao. RY50-32-160 sử dụng bộ chèn làm kín kết hợp với phớt dầu chịu nhiệt để kiểm soát dòng dầu tại khu vực này.

Khi trục được giữ đúng tâm, bộ chèn làm kín tiếp xúc tương đối đồng đều với bề mặt trục. Điều này hạn chế tình trạng mòn lệch, giảm nguy cơ dầu nóng thoát ra ngoài và giúp kéo dài thời gian sử dụng của bộ làm kín.

Ngược lại, nếu trục rung hoặc lệch tâm, packing và phớt có thể bị mài mòn nhanh, khiến tình trạng rò rỉ xuất hiện sớm hơn.

Bệ máy chung duy trì vị trí giữa bơm và động cơ

Bơm và động cơ RY50-32-160 được lắp trên cùng một bệ máy. Cách bố trí này giúp duy trì vị trí tương đối giữa hai thiết bị và tạo điều kiện căn chỉnh đồng tâm chính xác.

Khi bệ máy được cân bằng và bu lông móng được siết chắc chắn, cụm bơm ít bị dịch chuyển trong quá trình làm việc. Điều này giúp duy trì độ đồng tâm đã thiết lập và giảm nguy cơ rung phát sinh do nền máy không ổn định.

Nếu bệ bị cong, nghiêng hoặc bu lông móng bị lỏng, độ chính xác của toàn bộ hệ truyền động có thể bị ảnh hưởng.

Giá đỡ đường ống giúp bảo vệ thân bơm

Kết cấu cơ khí của RY50-32-160 chỉ duy trì chính xác khi không phải chịu thêm tải trọng bất thường từ đường ống.

Đường hút và đường xả cần có giá đỡ độc lập để trọng lượng đường ống, van và phụ kiện không truyền trực tiếp lên mặt bích bơm. Nếu đường ống kéo hoặc ép thân bơm, vị trí của thân bơm có thể thay đổi so với trục động cơ, từ đó gây lệch tâm.

Việc đỡ đường ống đúng kỹ thuật vì vậy góp phần trực tiếp duy trì độ chính xác cơ khí của cụm bơm.

Gia nhiệt đúng cách hạn chế biến dạng cơ khí

RY50-32-160 làm việc với dầu truyền nhiệt nóng nên sự giãn nở của các chi tiết kim loại phải được kiểm soát.

Trước khi vận hành với dầu nóng, bơm cần được gia nhiệt sơ bộ để thân bơm và các bộ phận liên quan tăng nhiệt từ từ. Nếu đưa dầu nhiệt độ cao vào một thân bơm đang nguội quá nhanh, các chi tiết có thể giãn nở không đồng đều.

Sự biến dạng nhiệt có khả năng làm thay đổi độ đồng tâm, khe hở cơ khí hoặc tình trạng làm kín. Gia nhiệt đúng quy trình giúp duy trì hình học của cụm bơm ổn định hơn khi chuyển từ trạng thái nguội sang trạng thái làm việc.

Kiểm soát rung giúp phát hiện sớm sai lệch cơ khí

Trong quá trình vận hành RY50-32-160, biên độ rung là một chỉ dấu quan trọng phản ánh tình trạng cơ khí của bơm. Biên độ rung cần được duy trì không vượt quá 0,06 mm.

Khi độ rung tăng bất thường, nguyên nhân có thể liên quan đến lệch tâm giữa động cơ và bơm, ổ bi hư hỏng, đường ống tác động lực lên thân bơm, rôto bị kẹt hoặc có không khí trong hệ thống.

Theo dõi rung thường xuyên giúp phát hiện những thay đổi cơ khí trước khi chúng phát triển thành hư hỏng nghiêm trọng.

Bôi trơn đúng giúp giảm nguy cơ hỏng ổ bi

Kết cấu ổ trục chính xác chỉ có thể phát huy hiệu quả khi được bôi trơn đầy đủ. Dầu hoặc mỡ bôi trơn tạo lớp ngăn cách giữa các bề mặt chuyển động trong ổ bi, giúp giảm ma sát và hạn chế nhiệt phát sinh.

Nếu thiếu chất bôi trơn, sử dụng sai loại hoặc dầu mỡ bị suy giảm chất lượng, ổ bi có thể nóng nhanh, tăng độ rơ và cuối cùng làm mất độ chính xác vị trí của trục.

Vì vậy, bảo đảm đúng chế độ bôi trơn là một phần quan trọng trong việc duy trì kết cấu cơ khí ổn định của RY50-32-160.

Giảm thiểu rủi ro sự cố nhờ kết cấu cơ khí chuẩn xác của bơm dầu truyền nhiệt RY50-32-160 được thể hiện qua sự phối hợp chặt chẽ giữa trục, bánh công tác, hai ổ bi, thân ổ trục, bộ làm kín, khớp nối mềm và bệ máy. Các bộ phận này giúp giữ rôto đúng tâm, kiểm soát rung động và duy trì độ kín khi bơm hoạt động ở tốc độ 2.900 vòng/phút.

Đặc biệt, việc căn chỉnh sai lệch khớp nối không quá 0,1 mm, đỡ đường ống độc lập, bôi trơn ổ bi đúng yêu cầu và kiểm soát rung không vượt quá 0,06 mm giúp hạn chế các sự cố thường gặp như rung mạnh, nóng ổ bi, rò rỉ dầu, mòn bộ làm kín và bó kẹt rôto. Khi kết cấu cơ khí được lắp đặt và duy trì đúng trạng thái, RY50-32-160 có khả năng vận hành ổn định và an toàn hơn trong hệ thống tuần hoàn dầu truyền nhiệt.
