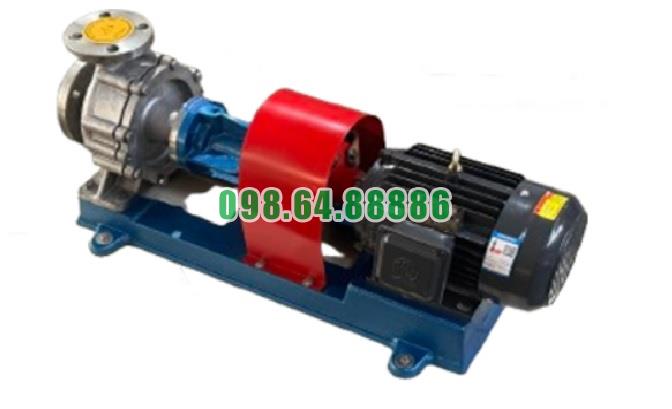

Bơm dầu chịu nhiệt RY50-32-250A tốc độ quay 2900 vòng/phút, cột áp 60 m, lưu lượng 16 m3/h, công suất 7.5 kW

Ứng dụng Bơm dầu truyền nhiệt RY50-32-250A cho các bồn chứa dầu tản nhiệt

Bơm dầu truyền nhiệt RY50-32-250A cho các bồn chứa dầu tản nhiệt phù hợp với những hệ thống cần tuần hoàn dầu nóng liên tục giữa bồn chứa, thiết bị gia nhiệt và khu vực sử dụng nhiệt. Theo tài liệu kỹ thuật, dòng bơm RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ làm việc không vượt quá 350°C.

Model RY50-32-250A có các thông số chính:

• Lưu lượng: 16 m³/h

• Cột áp: 60 m

• Công suất động cơ: 7,5 kW

• Tốc độ quay: 2.900 vòng/phút

• Công suất trục: 6,20 kW

Vai trò của RY50-32-250A trong hệ thống bồn chứa dầu tản nhiệt

Trong hệ thống sử dụng bồn chứa dầu tản nhiệt, bơm có nhiệm vụ tạo dòng tuần hoàn để dầu không chỉ nằm cố định trong bồn mà liên tục được đưa đến thiết bị trao đổi nhiệt hoặc khu vực cần cấp nhiệt.

Bơm dầu truyền nhiệt RY50-32-250A hút dầu từ hệ thống chứa, tạo áp lực đưa dầu qua đường ống và sau đó đưa dầu trở lại chu trình tuần hoàn.

Tài liệu của nhà sản xuất không mô tả riêng ứng dụng “bồn chứa dầu tản nhiệt”, vì vậy cách sử dụng này được hiểu trong trường hợp bồn là một bộ phận của hệ thống tuần hoàn dầu tải nhiệt công nghiệp.

Lưu lượng 16 m³/h hỗ trợ tuần hoàn dầu trong bồn

Với lưu lượng 16 m³/h, RY50-32-250A có khả năng tạo dòng dầu tuần hoàn liên tục giữa bồn chứa và các thiết bị sử dụng nhiệt.

Dòng tuần hoàn này giúp dầu nóng được luân chuyển đều hơn, hạn chế tình trạng dầu bị lưu giữ quá lâu tại một khu vực trong hệ thống.

Đối với bồn dầu có kết nối với nhiều đường ống hoặc nhiều thiết bị trao đổi nhiệt, lưu lượng của bơm cần được lựa chọn theo tổng nhu cầu tuần hoàn thực tế.

Cột áp 60 m giúp đưa dầu qua hệ thống đường ống

Một ưu điểm đáng chú ý của Bơm dầu truyền nhiệt RY50-32-250A cho các bồn chứa dầu tản nhiệt là cột áp 60 m.

Cột áp này giúp bơm khắc phục tổn thất áp suất sinh ra khi dầu đi qua:

• Đường ống hút và đường ống đẩy

• Van điều khiển

• Co nối

• Bộ trao đổi nhiệt

• Các đoạn đường ống có chiều dài lớn

Nhờ đó, dầu có thể được đưa từ khu vực bồn chứa tới các vị trí cần sử dụng nhiệt và quay trở lại hệ thống.

Khả năng vận chuyển dầu nóng nhiệt độ cao

Dòng RY được thiết kế cho môi chất có nhiệt độ không vượt quá 350°C.

Đặc điểm này giúp RY50-32-250A phù hợp với bồn dầu nằm trong hệ thống gia nhiệt công nghiệp, nơi dầu tải nhiệt có thể được duy trì ở nhiệt độ cao trong thời gian dài.

Tuy nhiên, nhiệt độ vận hành thực tế vẫn phải phù hợp với loại dầu sử dụng, kết cấu bồn, đường ống và toàn bộ thiết bị trong hệ thống.

Kết nối bơm với bồn chứa dầu tản nhiệt

Khi lắp RY50-32-250A cho bồn chứa dầu tản nhiệt, đường ống hút cần được thiết kế hợp lý để hạn chế tổn thất và giúp dầu đi vào bơm ổn định.

Theo hướng dẫn của nhà sản xuất, chiều cao lắp đặt, chiều dài và đường kính đường hút phải đáp ứng yêu cầu thiết kế, đồng thời cần giảm tối đa tổn thất cục bộ.

Đường ống hút và đường ống đẩy cũng phải có giá đỡ riêng, không để trọng lượng đường ống truyền trực tiếp lên thân bơm hoặc các mặt bích.

Cần bố trí lọc trước đường hút từ bồn

Dầu trong bồn chứa có thể xuất hiện cặn hoặc dị vật nếu hệ thống không được vệ sinh tốt. Vì vậy, trước khi đưa dầu vào RY50-32-250A cần hạn chế tối đa tạp chất đi vào bánh công tác.

Tài liệu yêu cầu trước khi vận hành phải súc rửa sạch đường ống và lắp lưới lọc hoặc bộ lọc tại đường hút nhằm ngăn cặn, xỉ hàn và dị vật xâm nhập vào bơm.

Điều này đặc biệt quan trọng đối với hệ thống bồn dầu vận hành liên tục trong thời gian dài.

Gia nhiệt sơ bộ khi bơm dầu nóng từ bồn

Khi dầu trong bồn đã ở nhiệt độ cao, Bơm dầu truyền nhiệt RY50-32-250A cần được gia nhiệt sơ bộ trước khi khởi động.

Nhà sản xuất quy định:

• Chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm không vượt quá 40°C

• Tốc độ tăng nhiệt không vượt quá 50°C/giờ

Gia nhiệt từ từ giúp thân bơm và các chi tiết bên trong thích nghi với nhiệt độ dầu, hạn chế ảnh hưởng của giãn nở nhiệt đột ngột.

Duy trì lưu lượng ổn định cho bồn dầu

Khi RY50-32-250A được sử dụng để tuần hoàn dầu từ bồn chứa, không nên để bơm vận hành ở lưu lượng quá thấp.

Theo hướng dẫn, bơm không được vận hành ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu hệ thống phải thường xuyên làm việc với lưu lượng thấp, cần xem xét bơm nhỏ hơn hoặc bố trí đường hồi bypass tại cửa xả.

Với lưu lượng thiết kế 16 m³/h, việc duy trì lưu lượng phù hợp giúp dòng dầu qua bồn và đường ống ổn định hơn.

Ứng dụng Bơm dầu truyền nhiệt RY50-32-250A cho các bồn chứa dầu tản nhiệt phù hợp với hệ thống cần tuần hoàn dầu nóng liên tục ở lưu lượng 16 m³/h, cột áp 60 m, công suất 7,5 kW và tốc độ 2.900 vòng/phút.

Khi bồn chứa là một phần của hệ thống dầu tải nhiệt khép kín, RY50-32-250A có thể đảm nhiệm nhiệm vụ hút, luân chuyển và đưa dầu nóng qua hệ thống đường ống tới thiết bị sử dụng nhiệt. Để bơm hoạt động ổn định, cần chú trọng thiết kế đường hút, bố trí bộ lọc, gia nhiệt sơ bộ và duy trì lưu lượng trong vùng làm việc cho phép.

Tính năng bảo vệ quá nhiệt an toàn của Bơm dầu truyền nhiệt RY50-32-250A

Tính năng bảo vệ quá nhiệt an toàn của Bơm dầu truyền nhiệt RY50-32-250A được thể hiện chủ yếu qua thiết kế tản nhiệt tự nhiên, yêu cầu kiểm soát tốc độ gia nhiệt, theo dõi nhiệt độ ổ trục và quy trình vận hành dầu nóng chặt chẽ. Tài liệu của nhà sản xuất không nêu bơm có cảm biến hay bộ ngắt quá nhiệt tự động tích hợp, vì vậy khả năng bảo vệ quá nhiệt cần được hiểu là sự kết hợp giữa kết cấu bơm và các biện pháp kiểm soát nhiệt khi vận hành.

Cơ chế tản nhiệt tự nhiên hạn chế tích tụ nhiệt

Dòng bơm RY sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Thiết kế này giúp nhiệt phát sinh tại cụm bơm được giải phóng ra môi trường, đồng thời tạo kết cấu gọn và đơn giản hơn.

Đối với Bơm dầu truyền nhiệt RY50-32-250A, khả năng tản nhiệt có ý nghĩa đặc biệt khi bơm làm việc với dầu truyền nhiệt ở nhiệt độ cao.

Kiểm soát nhiệt khi gia nhiệt sơ bộ

Trước khi khởi động với dầu nóng, nhà sản xuất yêu cầu phải gia nhiệt sơ bộ thân bơm. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Việc tăng nhiệt từ từ giúp hạn chế sốc nhiệt và giảm nguy cơ các bộ phận của bơm bị giãn nở không đồng đều.

Bù giãn nở nhiệt giúp bảo vệ cụm bơm

Trong quá trình gia nhiệt sơ bộ, hướng dẫn yêu cầu nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù sự giãn nở do nhiệt. Sau khi quá trình gia nhiệt hoàn thành, bu lông phải được siết lại.

Biện pháp này giúp giảm ứng suất cơ học phát sinh khi thân bơm nóng lên, qua đó hỗ trợ bảo vệ quá nhiệt an toàn cho Bơm dầu truyền nhiệt RY50-32-250A trong giai đoạn tăng nhiệt.

Theo dõi nhiệt độ ổ trục để phát hiện quá nhiệt

Ổ trục là khu vực cần đặc biệt chú ý khi bơm hoạt động liên tục ở nhiệt độ cao. Nhà sản xuất yêu cầu thường xuyên kiểm tra nhiệt độ ổ trục và nhiệt độ thân bơm trong quá trình vận hành.

Phát hiện sớm nguyên nhân gây nóng ổ bi

Theo bảng xử lý sự cố, ổ bi quá nóng có thể xuất phát từ:

• Bơm và động cơ không đồng tâm.

• Thiếu dầu hoặc mỡ bôi trơn.

• Sử dụng sai loại chất bôi trơn.

Biện pháp xử lý là căn chỉnh lại đồng tâm, bổ sung dầu tải nhiệt vào khoang bôi trơn và sử dụng đúng loại mỡ bôi trơn theo yêu cầu.

Việc kiểm tra nhiệt độ thường xuyên giúp phát hiện sớm các bất thường trước khi nhiệt độ tăng cao gây ảnh hưởng đến ổ bi và cụm rôto.

Quy trình dừng bơm giúp hạn chế ảnh hưởng của nhiệt dư

Bơm RY50-32-250A không nên dừng đột ngột khi dầu vẫn còn ở nhiệt độ quá cao. Theo hướng dẫn, chỉ được dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C. Sau đó đóng từ từ van xả và để rôto giảm tốc tự nhiên.

Quy trình này giúp tiếp tục duy trì tuần hoàn trong giai đoạn làm nguội, hạn chế tình trạng nhiệt tích tụ cục bộ trong thân bơm.

Giới hạn nhiệt độ làm việc đến 350°C

Dòng RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất theo tài liệu không được vượt quá 350°C.

Do đó, bảo vệ quá nhiệt cho RY50-32-250A còn bao gồm việc bảo đảm hệ thống luôn vận hành trong giới hạn nhiệt độ mà nhà sản xuất cho phép, không tự ý vượt mức 350°C.

Tính năng bảo vệ quá nhiệt an toàn của Bơm dầu truyền nhiệt RY50-32-250A được thể hiện qua cơ chế tản nhiệt tự nhiên, kiểm soát tốc độ tăng nhiệt tối đa 50°C/giờ, giới hạn chênh nhiệt dầu – thân bơm 40°C, biện pháp bù giãn nở nhiệt và yêu cầu thường xuyên theo dõi nhiệt độ ổ trục, thân bơm.

Đặc biệt, việc chỉ dừng bơm khi nhiệt độ môi chất xuống dưới 100°C và không để nhiệt độ làm việc vượt quá 350°C là những nguyên tắc quan trọng giúp hạn chế quá nhiệt và duy trì trạng thái vận hành an toàn cho Bơm dầu truyền nhiệt RY50-32-250A.
