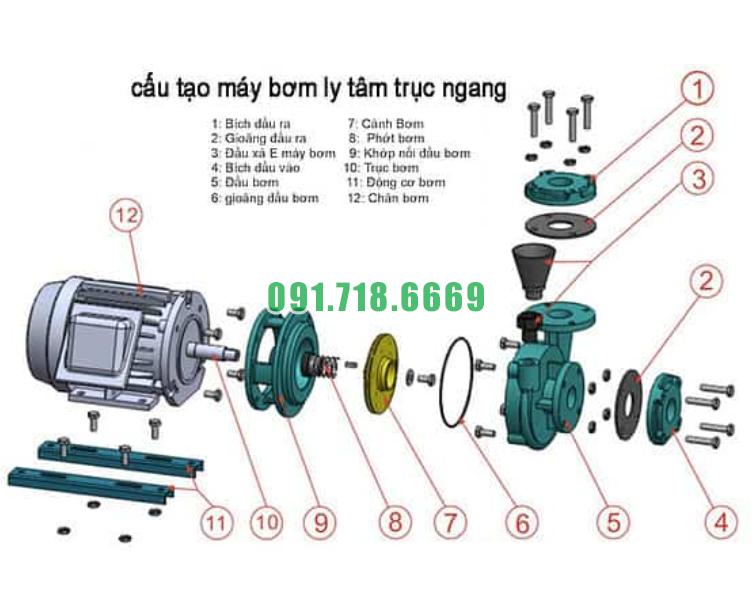

Cấu tạo chính của bơm li tâm trục ngang đường thoát 65 mm model CM65-160B
Cơ cấu bơm: Bao gồm một trục chính và các thành phần liên quan như ổ đỡ trục, vòng bi và bộ truyền động. Trục chính là trục chịu lực quay của bơm và được kết nối với động cơ thông qua một hộp số hoặc một cơ cấu truyền động khác.
Vỏ bơm (Casing): Là thành phần chứa cánh quạt và hệ thống van. Vỏ bơm thường được làm từ kim loại hoặc nhựa cứng để chịu được áp lực và va đập từ chất lỏng được bơm.
Cánh quạt (Impeller): Là phần quay của bơm, được gắn chặt vào trục chính. Cánh quạt tạo ra lực ly tâm khi quay, đẩy chất lỏng ra xa từ trục quay và tạo áp suất để chất lỏng có thể được bơm đi.
Hệ thống van (Valve): Hệ thống này bao gồm các van hút và van xả, giúp điều chỉnh lưu lượng chất lỏng thông qua bơm. Van hút mở khi bơm hoạt động để cho phép chất lỏng vào bên trong bơm, trong khi van xả mở để cho phép chất lỏng được bơm ra khỏi bơm.
Động cơ (Motor): Là nguồn năng lượng để quay trục chính và cánh quạt của bơm. Thường là động cơ điện, có thể là động cơ xi lanh đơn hoặc ba pha tùy thuộc vào yêu cầu của ứng dụng.
Hộp số (Gearbox): Nếu có, hộp số được sử dụng để điều chỉnh tốc độ quay của trục chính, tối ưu hóa hiệu suất hoạt động của bơm.
Đường thoát (Discharge Outlet): Là nơi chất lỏng được bơm ra khỏi bơm và đi đến hệ thống dẫn hoặc nơi sử dụng.
Khung (Frame): Là khung cơ bản chịu trọng lực của bơm và động cơ, đảm bảo vị trí ổn định và an toàn cho toàn bộ hệ thống bơm.

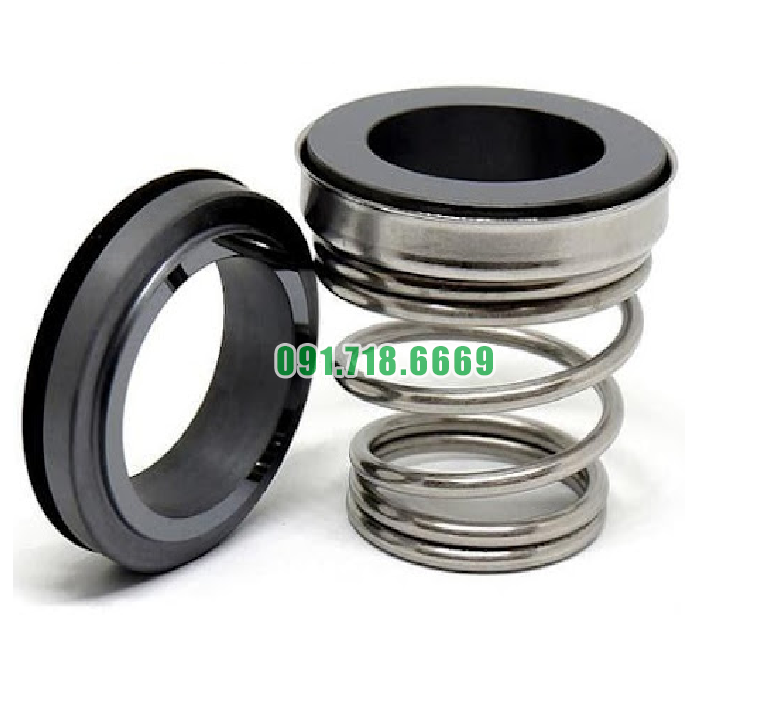

Chức năng của phớt bơm li tâm trục ngang đường thoát 65 mm model CM65-160B
Phớt bơm là một phần quan trọng của bơm li tâm trục ngang, như model CM65-160B có đường thoát có kích thước 65 mm. Chức năng chính của phớt bơm là giữ cho chất lỏng (hoặc chất khí) không chảy ra ngoài từ các khe hở hoặc rò rỉ từ vị trí kết nối của bơm.
Dưới đây là một số chức năng cụ thể của phớt bơm li tâm trục ngang đường thoát 65 mm model CM65-160B:
Chức năng Chống Rò Rỉ: Phớt bơm được thiết kế để ngăn chặn chất lỏng hoặc chất khí từ việc rò rỉ ra khỏi vị trí kết nối của bơm. Điều này đảm bảo hiệu suất hoạt động của bơm được duy trì và ngăn chặn việc mất chất lỏng từ hệ thống.
Bảo Vệ Trục Bơm: Phớt bơm cũng có vai trò bảo vệ trục bơm khỏi sự hỏng hóc do ma sát và mài mòn. Bởi vì nó tạo ra một lớp chất bôi trơn giữa trục và vỏ phớt, giảm ma sát và nhiệt độ.
Duy Trì Áp Lực Chất Lỏng: Phớt bơm giữ chặt chất lỏng bên trong hệ thống bơm, giúp duy trì áp lực cần thiết để đẩy chất lỏng từ vị trí hút đến vị trí thoát.
Độ Bền và Độ Tin Cậy: Phớt bơm phải được làm từ các vật liệu chịu được nhiều áp lực và khả năng chống lại ảnh hưởng của chất lỏng được bơm qua. Điều này đảm bảo rằng phớt bơm hoạt động đáng tin cậy trong môi trường bơm hóa chất hoặc các chất lỏng có tính ăn mòn.
Dễ Dàng Bảo Trì và Thay Thế: Một chức năng quan trọng khác của phớt bơm là dễ dàng bảo trì và thay thế. Điều này giúp giảm thiểu thời gian ngừng hoạt động của hệ thống bơm và tiết kiệm chi phí bảo dưỡng.
Thông số kỹ thuật bơm li tâm trục ngang đường thoát 65 mm model CM65-160B
| Model | Lưu lượng | Đẩy cao | Động cơ điện | Điện áp | Đường kính đầu vào ra | Vật liệu |
| CM65 - 160B | 144 m3 / h | 34 m | 11 kw | 380 v | Dn 80 / 65 mm | Vỏ gang FC200
|

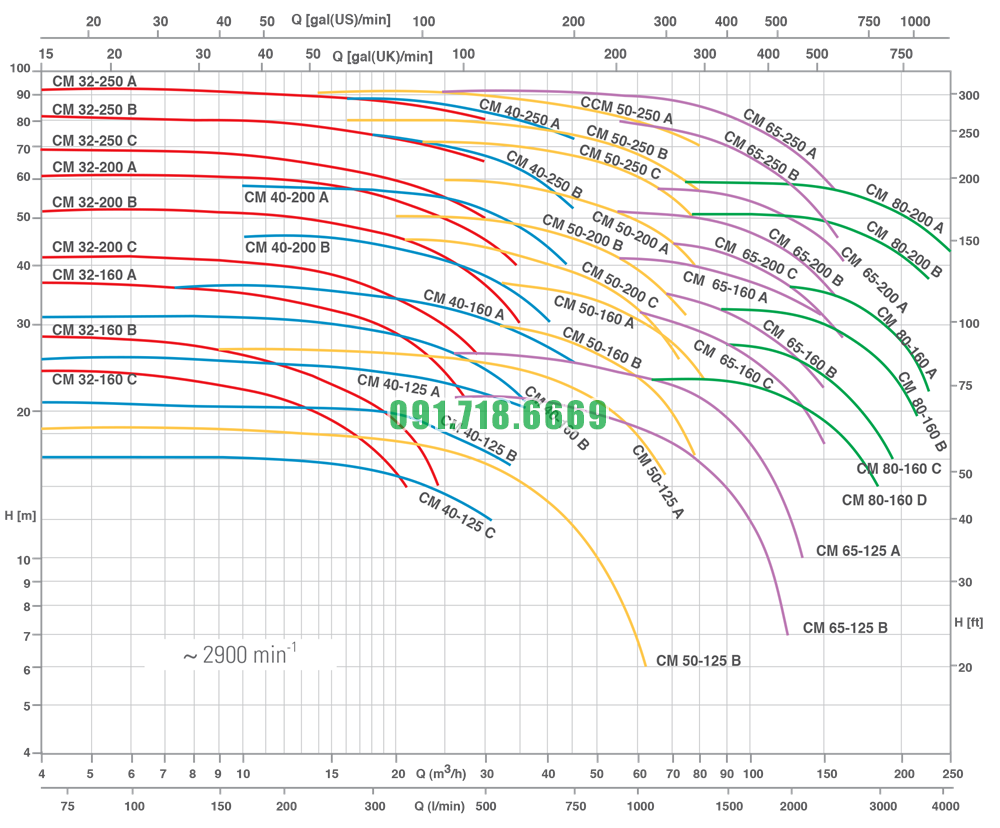

Đường cong hiệu suất bơm li tâm trục ngang đường thoát 65 mm model CM65-160B

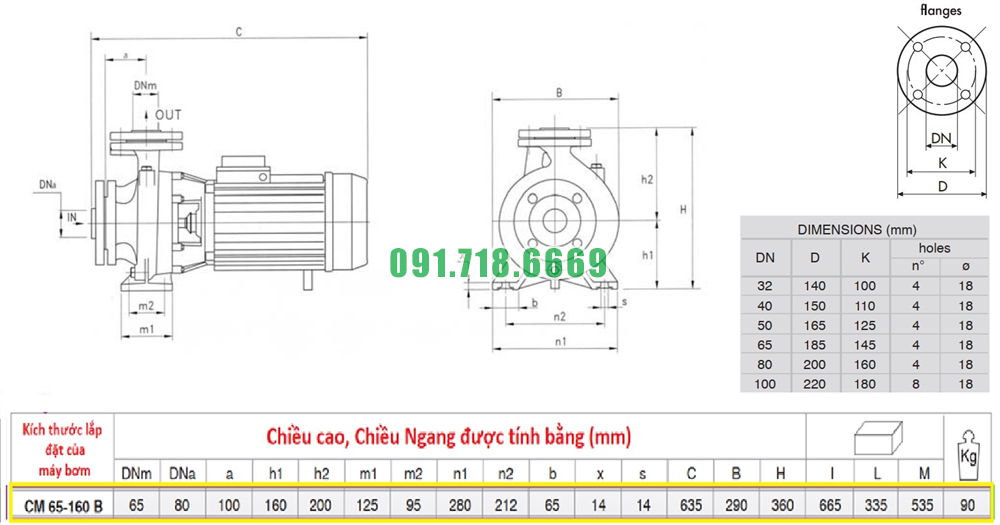

Kích thước bơm li tâm trục ngang đường thoát 65 mm model CM65-160B
