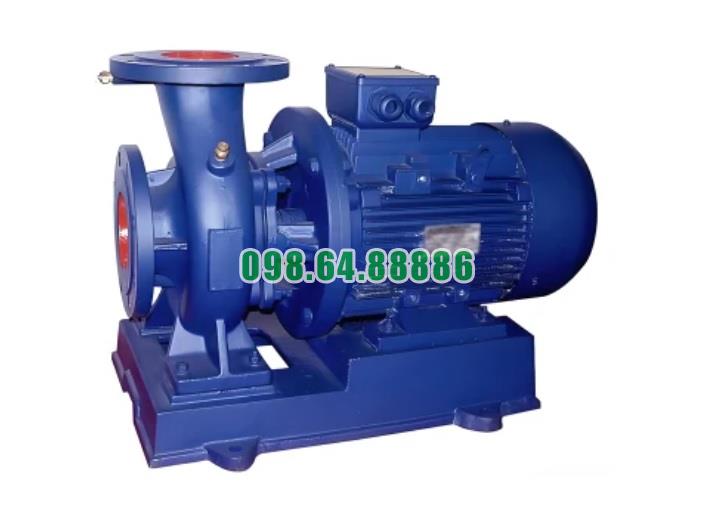

Nguyên tắc hoạt động của bơm nước trục ngang SLW100-ISW100-200-I hiệu suất max 192 m3/h
Nguyên tắc hoạt động của bơm nước trục ngang SLW100-ISW100-200-I với hiệu suất tối đa 192 m³/h dựa trên nguyên lý của bơm ly tâm, trong đó năng lượng cơ học từ động cơ được chuyển hóa thành năng lượng thủy động của dòng chất lỏng. Quá trình hoạt động diễn ra như sau:
1. Hút chất lỏng:
- Đầu hút ngang hướng trục:
- Chất lỏng được hút từ nguồn (bể chứa hoặc đường ống) vào buồng bơm thông qua cửa hút ngang.
- Nhờ lực quay của cánh bơm, một vùng áp suất thấp được tạo ra tại trung tâm của cánh bơm (phần trục), kéo chất lỏng vào buồng bơm.
- Điều kiện tiên quyết: Đầu hút phải được mồi nước đầy đủ, vì bơm ly tâm không tự hút được nếu buồng bơm chứa không khí.
2. Tăng tốc dòng chảy:
- Khi chất lỏng đi vào cánh bơm (impeller), động cơ truyền động quay trục bơm và cánh bơm với tốc độ cao.
- Cánh bơm quay: Chất lỏng được tăng tốc nhờ lực ly tâm, chuyển động từ tâm cánh bơm ra phía ngoài mép cánh.
- Tăng động năng: Năng lượng từ động cơ được chuyển hóa thành động năng của chất lỏng, khiến chất lỏng di chuyển với tốc độ cao hơn.
3. Tăng áp suất chất lỏng:
- Khi chất lỏng thoát ra khỏi mép cánh bơm, nó đi vào vỏ xoắn (volute casing).
- Vỏ xoắn: Chuyển đổi động năng của dòng chất lỏng thành áp năng (áp suất). Vỏ bơm được thiết kế để giảm dần tốc độ dòng chảy, giúp áp suất chất lỏng tăng lên trước khi được đẩy ra ngoài.
- Áp suất tăng dần: Lực ly tâm và cấu trúc của vỏ xoắn đảm bảo áp suất tăng theo yêu cầu, giúp bơm đẩy nước lên đến độ cao hoặc áp suất cần thiết.
4. Đẩy chất lỏng ra ngoài:
- Đầu xả hướng thẳng đứng:
- Sau khi áp suất được tăng cường, chất lỏng được đẩy ra ngoài qua cửa xả thẳng đứng, đi vào hệ thống đường ống dẫn chất lỏng đến nơi sử dụng.
- Lưu lượng ổn định: Thiết kế của bơm đảm bảo lưu lượng nước đạt tối đa 192 m³/h, ngay cả khi hoạt động ở áp suất cao.
Các yếu tố tối ưu hóa hiệu suất hoạt động:
Cánh bơm thiết kế tối ưu:
- Cánh bơm kín (closed impeller) giúp tăng hiệu suất bằng cách giảm ma sát và tổn thất năng lượng.
- Đảm bảo dòng chảy đều và ổn định khi vào và ra khỏi bơm.
Động cơ hiệu suất cao:
- Động cơ tiêu chuẩn IE3 hoặc IE4 giúp tiết kiệm năng lượng và duy trì tốc độ quay ổn định của cánh bơm.
Độ kín hoàn hảo:
- Sử dụng phớt cơ khí hoặc các hệ thống làm kín hiện đại để tránh rò rỉ, đảm bảo hiệu quả làm việc và giảm hao hụt năng lượng.
Thiết kế vỏ bơm và dòng chảy:
- Vỏ bơm xoắn giúp chuyển đổi động năng thành áp suất hiệu quả, giảm tổn thất áp lực khi chất lỏng di chuyển qua bơm.
Điều kiện vận hành tốt nhất để đạt hiệu suất tối đa:
- Hệ thống mồi nước đầy đủ: Bơm cần được đảm bảo không khí đã được loại bỏ hoàn toàn để tạo áp suất hút tối ưu.
- Không vận hành khô: Bơm ly tâm phải luôn có chất lỏng trong buồng bơm để tránh làm hỏng các bộ phận như phớt cơ khí hoặc cánh bơm.
- Bảo trì định kỳ: Kiểm tra các bộ phận như cánh bơm, phớt bơm và động cơ để đảm bảo không bị mài mòn hoặc rò rỉ.
Ứng dụng rộng rãi của bơm nước trục ngang SLW100-ISW100-200-I hiệu suất max 192 m3/h
Bơm nước trục ngang SLW100-ISW100-200-I với hiệu suất tối đa 192 m³/h là một loại bơm đa năng được thiết kế để đáp ứng nhiều nhu cầu trong các lĩnh vực công nghiệp, dân dụng và thương mại. Dưới đây là các ứng dụng phổ biến và rộng rãi của bơm này:
1. Hệ thống cấp nước
- Cấp nước đô thị: Bơm được sử dụng trong các hệ thống cấp nước đô thị để vận chuyển nước từ trạm bơm chính đến các khu dân cư hoặc khu công nghiệp.
- Cấp nước cho tòa nhà cao tầng: Với khả năng đẩy cao (cột áp lớn), bơm này phù hợp cho việc cung cấp nước lên các tầng cao trong các tòa nhà thương mại, chung cư hoặc khách sạn.
- Hệ thống tưới tiêu nông nghiệp: Bơm có thể được sử dụng trong các hệ thống tưới tiêu, phục vụ tưới cho cây trồng, vườn rau hoặc cánh đồng lớn nhờ lưu lượng lớn và áp suất ổn định.
2. Xử lý nước thải
- Xử lý nước thải sinh hoạt: Bơm được sử dụng để vận chuyển nước thải từ các khu dân cư hoặc khu công nghiệp đến các nhà máy xử lý nước thải.
- Xử lý nước thải công nghiệp: Bơm có thể vận chuyển nước thải có chứa tạp chất hoặc hóa chất nhẹ từ các nhà máy sản xuất.
- Hệ thống thoát nước đô thị: Trong các thành phố, bơm này thường được dùng để thoát nước mưa hoặc nước thải từ các khu vực thấp, ngập lụt đến các trạm bơm xử lý.
3. Ứng dụng trong ngành công nghiệp
- Ngành công nghiệp hóa chất: Bơm có thể xử lý các dung dịch không quá ăn mòn, như các loại nước tuần hoàn, dung môi nhẹ hoặc các chất hóa học trong sản xuất.
- Ngành công nghiệp thực phẩm và đồ uống: Bơm nước trong các hệ thống sản xuất thực phẩm, đồ uống hoặc vệ sinh đường ống.
- Hệ thống làm mát trong nhà máy: Sử dụng bơm để tuần hoàn nước làm mát cho các thiết bị công nghiệp, hệ thống trao đổi nhiệt hoặc tháp giải nhiệt.
4. Hệ thống HVAC (Điều hòa không khí)
- Cung cấp nước cho hệ thống HVAC: Bơm được sử dụng để vận chuyển nước trong hệ thống sưởi, làm mát hoặc điều hòa không khí trong các tòa nhà thương mại, bệnh viện hoặc trung tâm mua sắm.
- Tháp giải nhiệt: Cung cấp nước tuần hoàn cho các tháp giải nhiệt trong các nhà máy hoặc khu công nghiệp.
5. Hệ thống phòng cháy chữa cháy
- Bơm chữa cháy: Với lưu lượng lớn và khả năng đẩy cao, bơm SLW100-ISW100-200-I được sử dụng trong các hệ thống phòng cháy chữa cháy để cung cấp nước nhanh chóng và hiệu quả cho các thiết bị chữa cháy như vòi phun hoặc sprinkler.
6. Ngành năng lượng
- Nhà máy điện: Bơm được sử dụng để cung cấp nước làm mát hoặc nước vận hành cho các thiết bị trong nhà máy nhiệt điện, thủy điện hoặc các nhà máy năng lượng tái tạo.
- Hệ thống tuần hoàn nước: Vận chuyển nước trong các hệ thống làm mát hoặc xử lý nước trong ngành năng lượng.
7. Ngành khai thác mỏ
- Bơm nước mỏ: Dùng để bơm nước từ các hầm mỏ lên mặt đất hoặc vận chuyển nước phục vụ cho các quy trình khai thác khoáng sản.
- Xử lý nước thải từ khai thác mỏ: Loại bỏ nước thải hoặc nước chứa hóa chất từ các khu vực khai thác, giúp giảm thiểu tác động môi trường.
8. Công trình xây dựng
- Cung cấp nước cho công trường: Bơm được sử dụng để cung cấp nước phục vụ thi công, trộn bê tông hoặc các quy trình xây dựng khác.
- Hút nước hố móng: Dùng để bơm nước từ các hố móng hoặc khu vực thấp trong các công trường xây dựng, đảm bảo môi trường làm việc khô ráo.
9. Ngành hàng hải
- Hệ thống cấp nước trên tàu: Cung cấp nước ngọt hoặc nước tuần hoàn cho các hệ thống trên tàu thủy.
- Xử lý nước trên tàu: Bơm nước thải hoặc nước dư thừa trên các tàu hoặc giàn khoan ngoài khơi.
10. Hệ thống tuần hoàn nước công nghiệp
- Tuần hoàn nước làm mát: Bơm nước trong các hệ thống tuần hoàn của nhà máy, bao gồm các hệ thống làm mát động cơ, lò hơi hoặc các thiết bị sản xuất.
- Hệ thống xử lý nước tuần hoàn: Xử lý và vận chuyển nước tuần hoàn trong các hệ thống công nghiệp.
11. Ngành dược phẩm và y tế
- Cung cấp nước sạch cho sản xuất dược phẩm: Bơm nước đạt tiêu chuẩn chất lượng cao để sử dụng trong sản xuất thuốc hoặc các thiết bị y tế.
- Vận chuyển hóa chất nhẹ: Bơm các loại dung môi hoặc hóa chất trong ngành dược phẩm.
12. Các ứng dụng khác
- Hồ bơi và công viên nước: Dùng để vận chuyển và tuần hoàn nước trong các hồ bơi, đài phun nước hoặc công viên nước.
- Hệ thống năng lượng tái tạo: Vận chuyển nước trong các hệ thống năng lượng mặt trời hoặc năng lượng địa nhiệt.
- Cấp nước nông nghiệp: Bơm tưới cho các khu vực canh tác lớn hoặc cấp nước cho các trại chăn nuôi
Điều kiện làm việc bơm nước trục ngang SLW100-ISW100-200-I hiệu suất max 192 m3/h
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

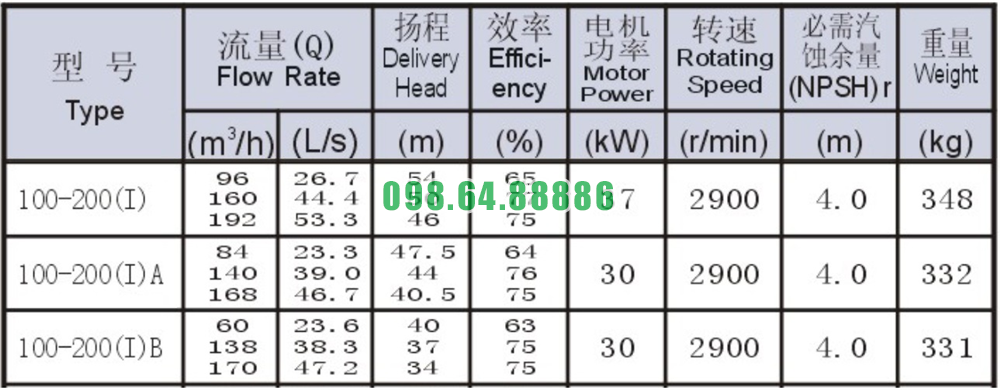

Bảng thông số kỹ thuật bơm nước trục ngang SLW100-ISW100-200-I hiệu suất max 192 m3/h

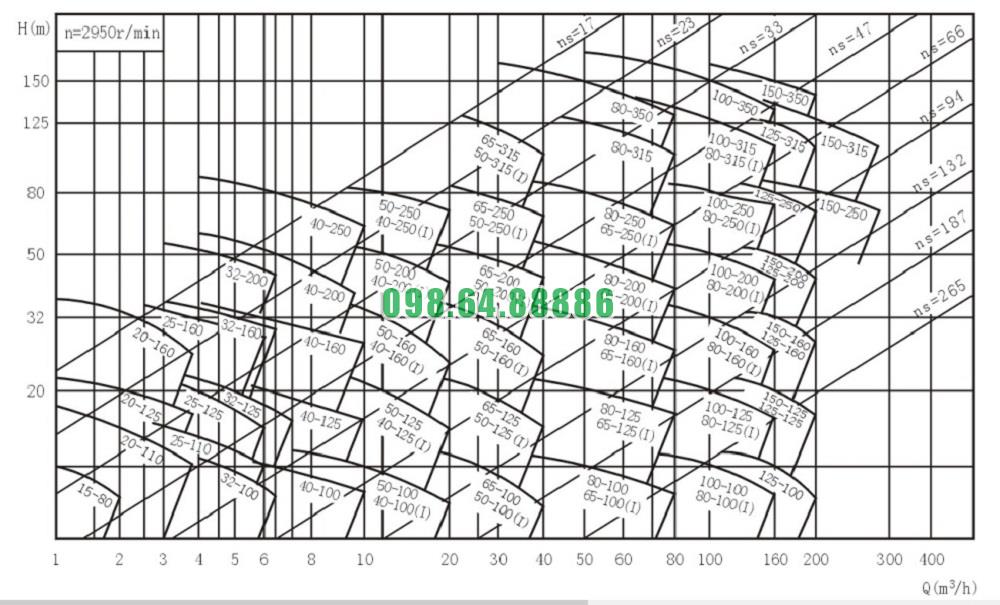

Đường cong hiệu suất bơm nước trục ngang SLW100-ISW100-200-I hiệu suất max 192 m3/h

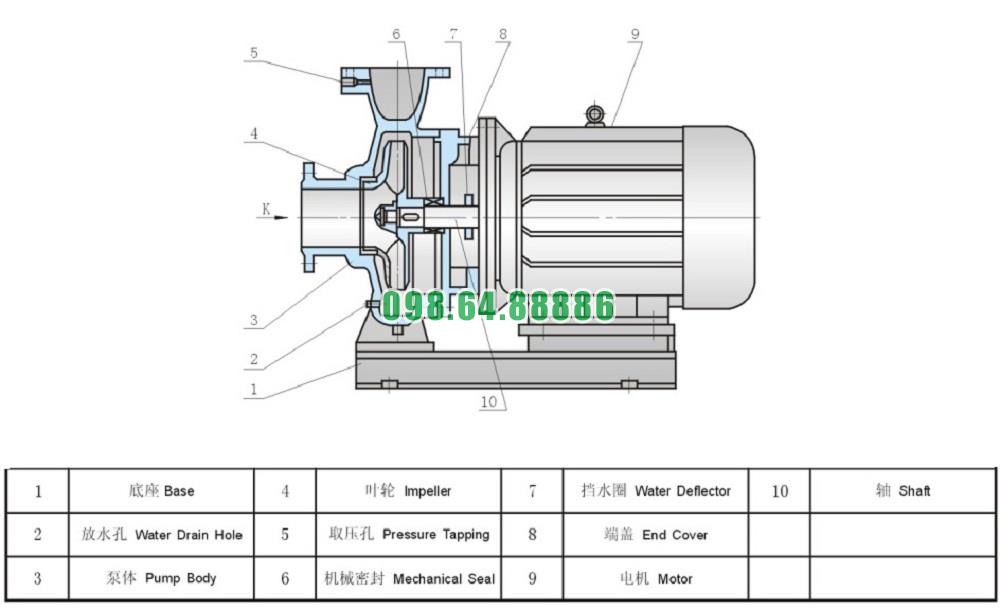

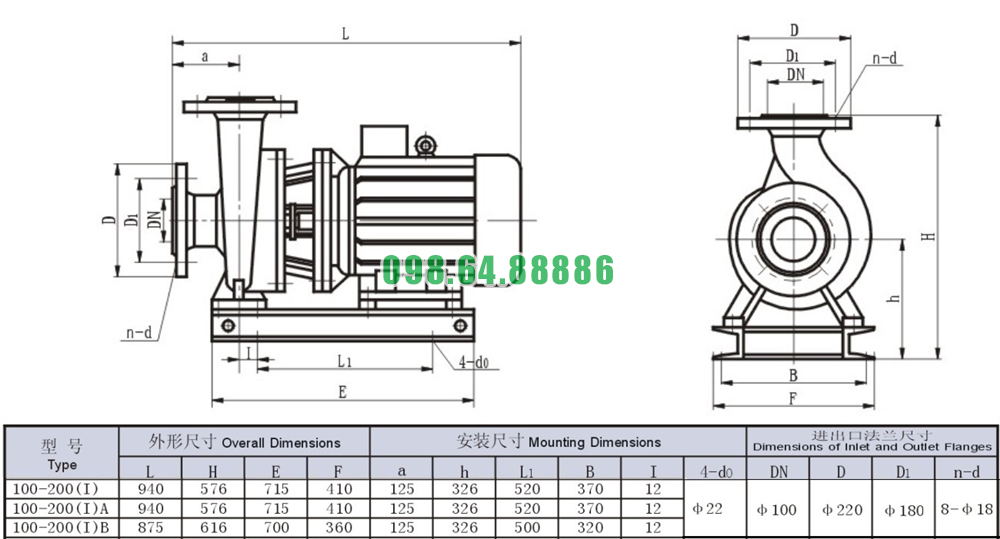

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW100-ISW100-200-I hiệu suất max 192 m3/h
