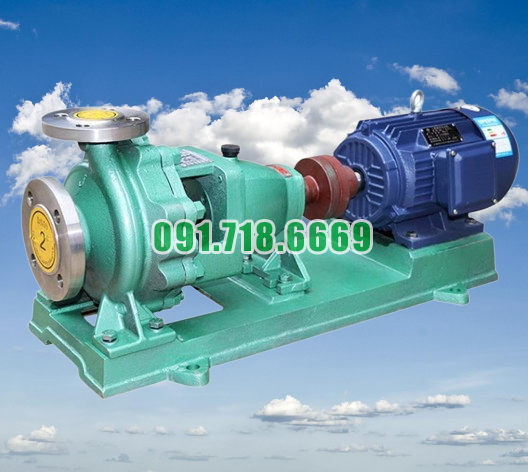

Tìm hiểu thiết kế của bơm li tâm cánh hở lưu lượng 120 m3/h model IHK100-65-315
Thiết kế của
máy bơm li tâm cánh hở model IHK100-65-315, có khả năng bơm lưu lượng lên đến 120 m³/h, được tối ưu hóa để đáp ứng nhu cầu bơm hiệu quả và đáng tin cậy trong các ứng dụng công nghiệp. Dưới đây là những chi tiết nổi bật trong thiết kế của máy bơm này:

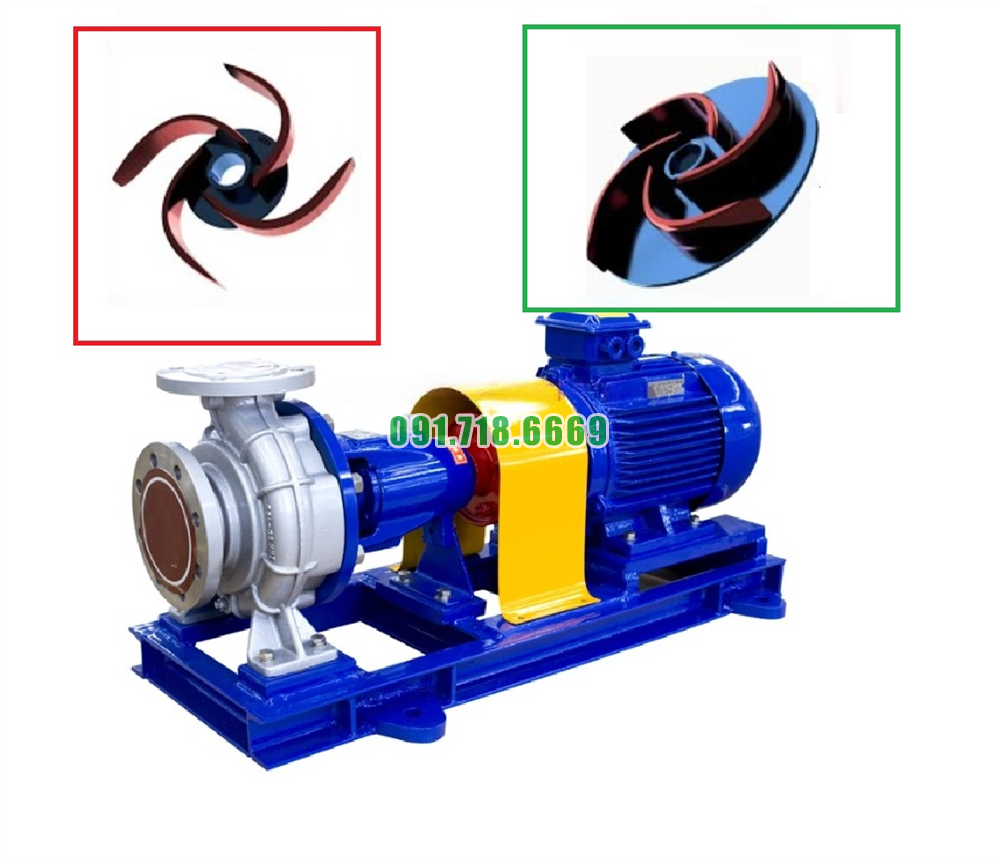

Cánh Bơm Hở (Open Impeller): Cánh bơm hở cho phép máy bơm dễ dàng xử lý chất lỏng có chứa các tạp chất rắn nhỏ mà không lo bị tắc nghẽn. Điều này làm cho máy bơm phù hợp với việc bơm nước thải, bùn đặc hoặc các dịch vụ có chứa cặn bã.
Thân Bơm (Pump Casing): Thân bơm được làm từ inox 316, cho phép máy bơm chống lại sự ăn mòn và tăng cường độ bền khi làm việc trong các môi trường khắc nghiệt như hóa chất hoặc nước biển. Thiết kế thân bơm cũng đảm bảo độ cân bằng thủy động để giảm ma sát và tối ưu hóa dòng chảy.
Trục Bơm (Shaft): Trục được làm từ thép không gỉ cao cấp, bảo đảm độ cứng và độ bền cần thiết để chịu được các tải trọng vận hành liên tục và tốc độ cao mà không cong vênh hay vỡ.
Niêm Phong Cơ Khí (Mechanical Seal): Máy bơm sử dụng niêm phong cơ khí tiên tiến để ngăn chặn rò rỉ chất lỏng và bảo vệ trục bơm. Loại niêm phong này thích hợp cho các ứng dụng đòi hỏi độ sạch cao và khả năng chống hóa chất.
Bạc Đạn (Bearings): Bạc đạn chất lượng cao giúp đảm bảo máy bơm vận hành mượt mà và giảm thiểu tiếng ồn cũng như rung động trong suốt quá trình hoạt động.
Động Cơ Điện (Electric Motor): Được trang bị động cơ 75 kW, máy bơm có khả năng bơm chất lỏng với lưu lượng lên đến 120 m³/h ở áp suất làm việc cao, phù hợp với nhiều loại ứng dụng công nghiệp khác nhau.

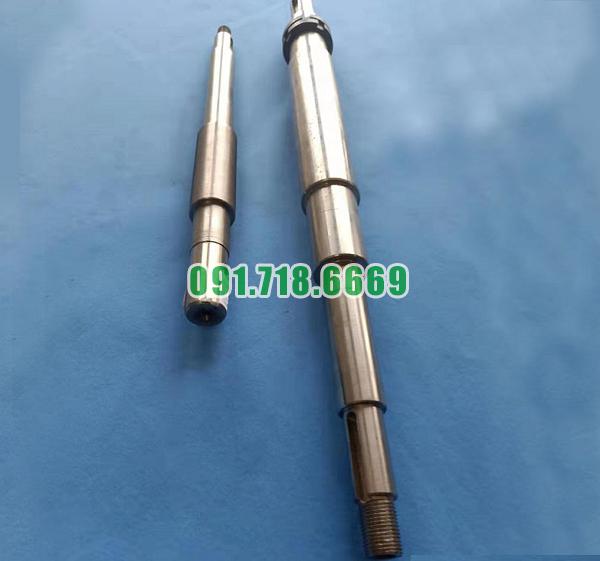

Tầm quan trọng của trục bơm li tâm cánh hở lưu lượng 120 m3/h model IHK100-65-315
Trục bơm là một trong những bộ phận chính và có tầm quan trọng cốt yếu trong cấu tạo của máy bơm li tâm cánh hở, đặc biệt là trong mô hình IHK100-65-315, có khả năng bơm lưu lượng 120 m³/h. Dưới đây là những điểm nêu bật tầm quan trọng của trục bơm trong thiết kế và hoạt động của máy bơm này:
Truyền lực động cơ tới cánh bơm: Trục bơm là thành phần truyền động lực từ động cơ tới cánh bơm. Sự vận hành ổn định và hiệu quả của trục bơm đảm bảo rằng cánh bơm có thể hoạt động tối ưu, tạo ra lưu lượng và áp suất cần thiết để bơm chất lỏng với hiệu quả cao.
Đảm bảo độ chính xác và cân bằng: Trục bơm phải được gia công chính xác để đảm bảo cân bằng động lực trong quá trình vận hành. Bất kỳ sai lệch nào trong cân bằng của trục cũng có thể gây ra rung động, tiếng ồn và hao mòn nhanh chóng cho các bộ phận khác của máy bơm, làm giảm tuổi thọ và hiệu quả hoạt động của thiết bị.
Hỗ trợ phớt cơ khí và bạc đạn: Trục bơm giữ vai trò quan trọng trong việc hỗ trợ và bảo vệ phớt cơ khí cũng như bạc đạn. Sự ổn định của trục bơm đảm bảo rằng phớt cơ khí có thể ngăn chặn sự rò rỉ chất lỏng hiệu quả và bạc đạn hoạt động trơn tru, kéo dài thời gian bảo dưỡng và giảm chi phí sửa chữa.
Khả năng chịu tải và độ bền: Trong các ứng dụng công nghiệp, trục bơm phải chịu được áp lực và tải trọng cao do lưu lượng lớn 120 m³/h. Chất liệu và thiết kế của trục bơm cần phải đảm bảo độ bền và khả năng chịu được sự mài mòn và ăn mòn theo thời gian.
Tối ưu hóa hiệu quả năng lượng: Một trục bơm được thiết kế tốt giúp giảm thiểu ma sát và tối ưu hóa truyền động, qua đó cải thiện hiệu quả năng lượng của máy bơm. Điều này không chỉ giảm chi phí vận hành mà còn góp phần vào việc bảo vệ môi trường.

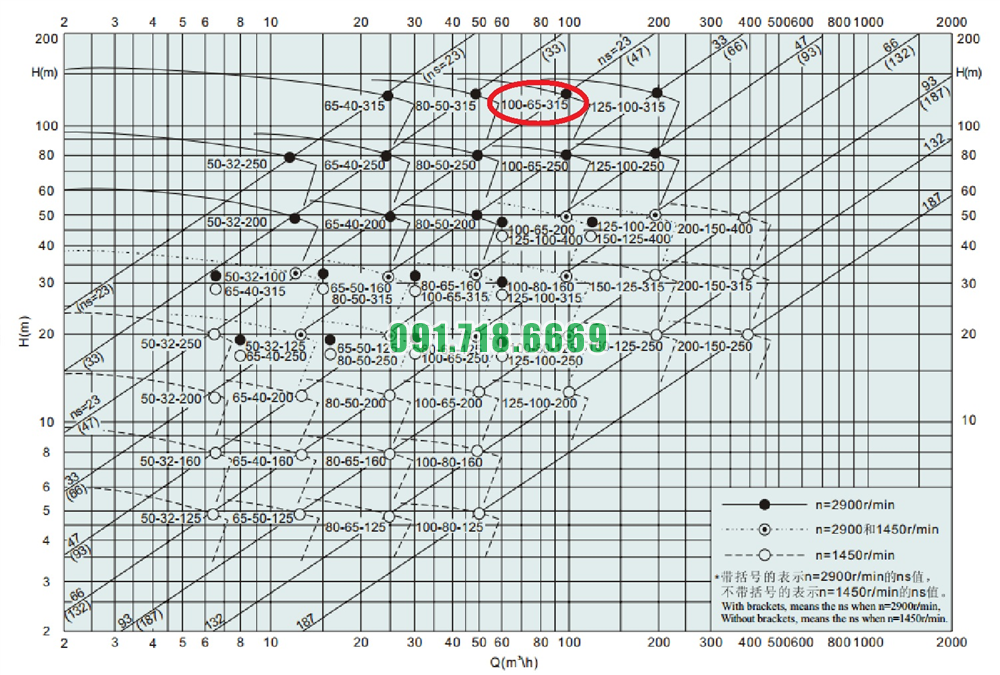

Đường cong hiệu suất của bơm li tâm cánh hở lưu lượng 120 m3/h model IHK100-65-315

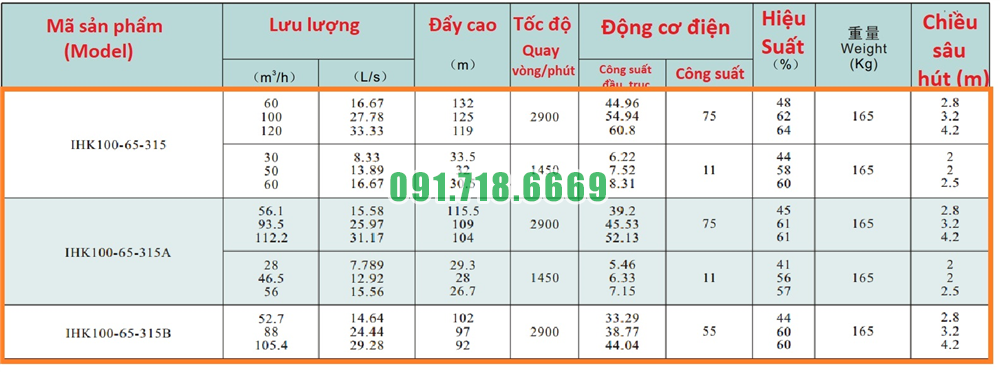

Bảng lưu lượng của bơm li tâm cánh hở lưu lượng 120 m3/h model IHK100-65-315

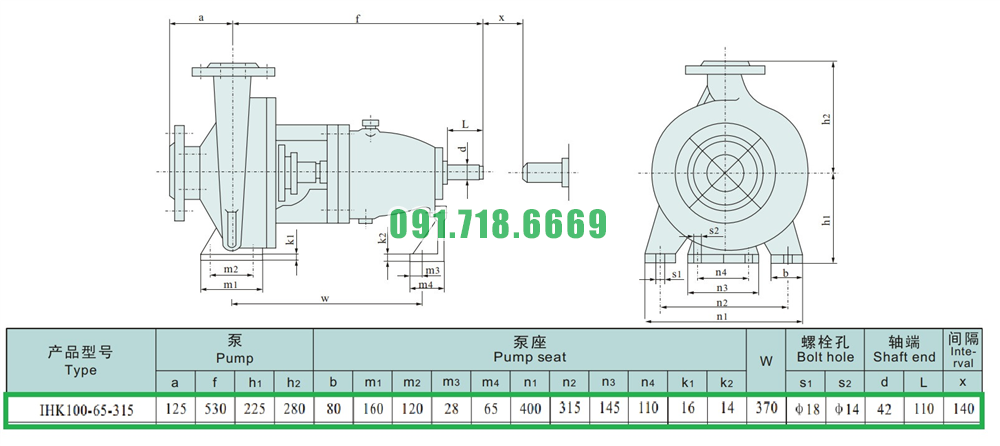

Kích thước của đầu bơm li tâm cánh hở lưu lượng 120 m3/h model IHK100-65-315

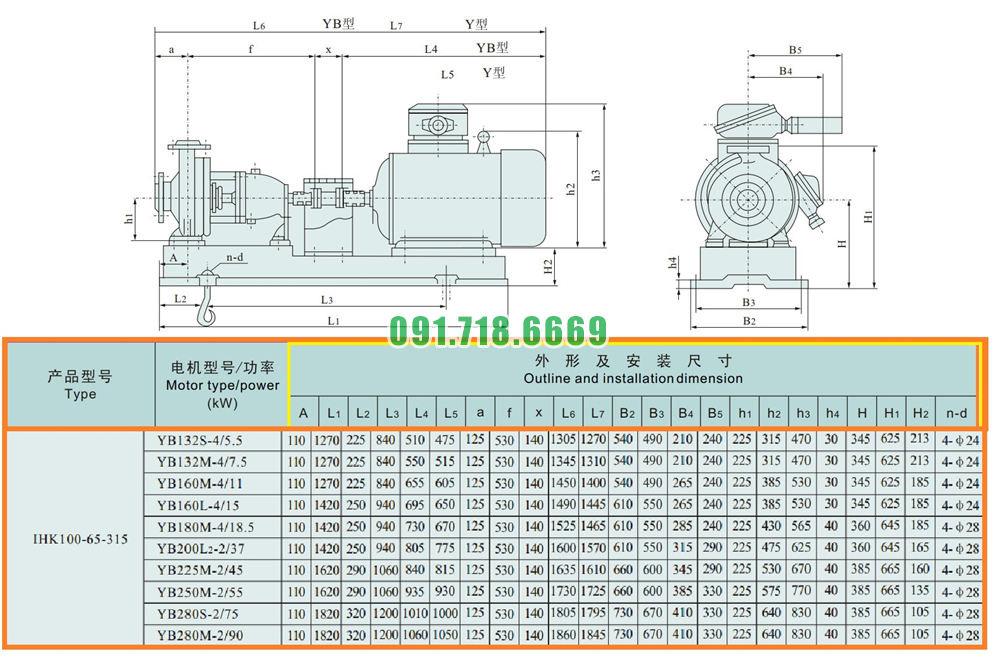

Kích thước lắp đặt của bơm li tâm cánh hở lưu lượng 120 m3/h model IHK100-65-315

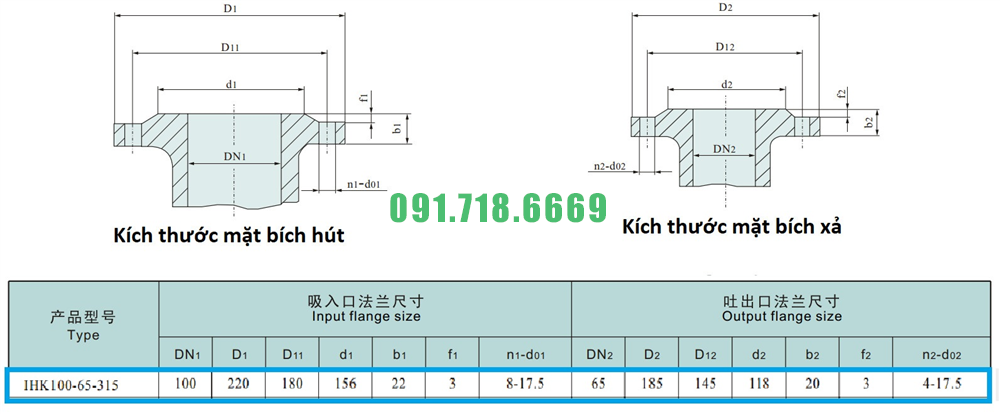

Kích thước mặt bích của bơm li tâm cánh hở lưu lượng 120 m3/h model IHK100-65-315
