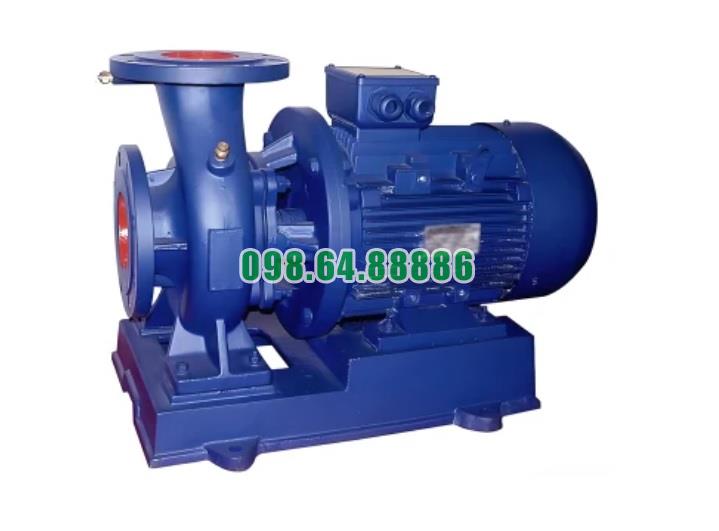

Bơm nước trục ngang SLW65-ISW65-315-I hút sâu 3m

Tải báo giá
• Mã SP
: SLW65-ISW65-315-I
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 35 - 65 m3/h hoặc 9.72 - 18.1 L/s, đẩy cao từ 121 - 128m, năng xuất 44 - 57%, động cơ 37 kw, tốc độ quay 2900 r/min, độ hút sâu 3 m, khối lượng 353 kg
Đang xử lý...


Thông tin sản phẩm

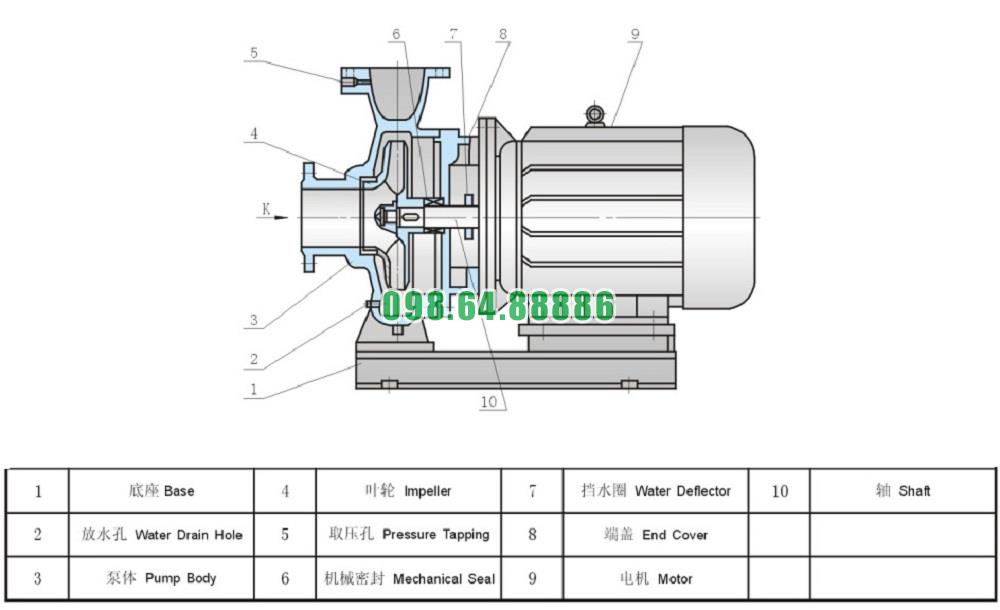

Bơm nước trục ngang SLW65-ISW65-315-I hút sâu 3m cấu tạo bao gồm máy bơm, động cơ và đế

Bơm nước trục ngang SLW65-ISW65-315-I với khả năng hút sâu 3m được cấu tạo bởi ba bộ phận chính là máy bơm, động cơ và đế. Dưới đây là chi tiết về cấu tạo và chức năng của từng bộ phận:

1. Máy bơm (Pump)

  • Chức năng: Máy bơm là thành phần chính của hệ thống, thực hiện quá trình hút và đẩy nước. Máy bơm bao gồm các bộ phận như cánh bơm, vỏ bơm, trục bơm, và phốt cơ khí. Khi động cơ hoạt động, trục quay sẽ làm quay cánh bơm, tạo ra lực ly tâm đẩy nước từ cửa hút qua máy bơm và ra cửa xả.

  • Cấu tạo:

    • Cánh bơm (Impeller): Làm từ vật liệu chất lượng cao như đồng thau hoặc thép không gỉ, giúp tạo lực ly tâm đẩy nước.
    • Vỏ bơm (Pump Casing): Được làm từ gang hoặc thép không gỉ, bảo vệ và chứa các bộ phận bên trong, đồng thời định hướng dòng chảy của nước.
    • Trục bơm (Pump Shaft): Kết nối động cơ và cánh bơm, truyền động lực từ động cơ đến cánh bơm.

2. Động cơ (Motor)

  • Chức năng: Động cơ là bộ phận cung cấp năng lượng cho máy bơm. Trong mô hình SLW65-ISW65-315-I, động cơ có công suất 37 kW, đủ mạnh để tạo ra áp lực cần thiết cho việc hút nước từ độ sâu 3m và đẩy nước lên độ cao lớn.

  • Cấu tạo:

    • Stator và rotor: Động cơ điện có cấu tạo gồm hai phần chính là stator (phần tĩnh) và rotor (phần quay), giúp tạo ra chuyển động quay cho trục bơm.
    • Hệ thống làm mát: Động cơ thường được trang bị hệ thống làm mát để đảm bảo hoạt động liên tục và tránh tình trạng quá nhiệt.

3. Đế (Base)

  • Chức năng: Đế bơm là phần nền tảng hỗ trợ cho toàn bộ hệ thống bơm, giữ cố định bơm và động cơ. Đế giúp giảm rung động và tiếng ồn khi bơm hoạt động, đồng thời tạo độ ổn định cho cả hệ thống.

  • Cấu tạo:

    • Vật liệu: Thường được làm từ thép hoặc gang cứng, có khả năng chịu tải cao.
    • Thiết kế: Đế bơm có thể được thiết kế để dễ dàng lắp đặt trên mặt sàn hoặc các bệ móng khác. Đôi khi đế cũng tích hợp các bộ phận giảm chấn để giảm thiểu rung lắc trong quá trình hoạt động.

4. Các bộ phận phụ trợ khác:

  • Hệ thống ống hút và xả: Ống hút nối từ nguồn nước đến cửa hút của máy bơm, trong khi ống xả đưa nước từ cửa xả ra các hệ thống dẫn nước hoặc bể chứa.
  • Phốt cơ khí (Mechanical Seal): Đảm bảo việc ngăn chặn rò rỉ nước tại vị trí trục bơm đi qua vỏ bơm.

Bơm nước trục ngang SLW65-ISW65-315-I với cấu trúc đơn giản nhưng mạnh mẽ, dễ dàng lắp đặt và bảo trì nhờ thiết kế kết hợp của máy bơm, động cơ và đế

Bơm nước trục ngang SLW65-ISW65-315-I hút sâu 3m ứng dụng trong dệt may, hóa chất và máy móc như nào?

Bơm nước trục ngang SLW65-ISW65-315-I với khả năng hút sâu 3m có ứng dụng quan trọng trong các lĩnh vực dệt may, hóa chất, và máy móc nhờ vào khả năng vận chuyển và cung cấp nước ổn định cho các quy trình sản xuất. Dưới đây là các ứng dụng cụ thể trong từng ngành:

1. Ngành dệt may:

  • Hệ thống cấp nước cho quá trình nhuộm vải: Trong ngành dệt may, nhuộm vải là một quá trình cần nước sạch với lưu lượng lớn. Bơm SLW65-ISW65-315-I có thể hút nước từ các bể chứa hoặc nguồn cấp nước ngầm sâu 3m, đảm bảo cung cấp nước liên tục và ổn định cho quá trình nhuộm.
  • Xử lý nước thải trong sản xuất dệt may: Bơm này cũng được sử dụng để bơm và vận chuyển nước thải trong quá trình xử lý nước thải công nghiệp, đảm bảo tuần hoàn và xử lý nước trước khi xả ra môi trường.
  • Hệ thống cấp nước làm mát cho máy móc dệt may: Trong các nhà máy dệt, bơm này có thể cung cấp nước làm mát cho các máy dệt công suất lớn, đảm bảo nhiệt độ ổn định cho thiết bị.

2. Ngành hóa chất:

  • Vận chuyển hóa chất lỏng: Bơm có thể hút và vận chuyển các loại hóa chất lỏng từ các bể chứa sâu đến các bể phản ứng hoặc dây chuyền sản xuất. Khả năng chống ăn mòn của vật liệu bơm giúp đảm bảo an toàn khi xử lý hóa chất có tính ăn mòn cao.
  • Hệ thống cấp nước cho quá trình phản ứng hóa học: Trong các quy trình phản ứng hóa học công nghiệp, nước là một thành phần quan trọng. Bơm SLW65-ISW65-315-I giúp cấp nước vào hệ thống phản ứng hoặc làm mát các bể chứa, đảm bảo quy trình sản xuất hóa chất diễn ra hiệu quả.
  • Xử lý nước thải hóa chất: Bơm cũng được ứng dụng trong hệ thống xử lý nước thải hóa chất, giúp hút và vận chuyển nước thải từ các bể chứa sâu và đưa vào hệ thống xử lý trung tâm.

3. Ngành máy móc và cơ khí:

  • Cung cấp nước làm mát cho máy công nghiệp: Trong các nhà máy sản xuất máy móc hoặc dây chuyền lắp ráp, bơm SLW65-ISW65-315-I được dùng để cung cấp nước làm mát cho các máy công nghiệp, đảm bảo giảm nhiệt độ khi vận hành liên tục.
  • Cung cấp nước cho hệ thống phun nước: Bơm này còn được dùng để cung cấp nước cho các hệ thống phun nước trong quá trình gia công, cắt, hoặc tiện kim loại, giúp làm nguội nhanh chóng và ngăn ngừa quá nhiệt.
  • Hút dầu và chất lỏng bôi trơn từ các bể sâu: Trong một số hệ thống máy móc, bơm có thể hút các loại dầu và chất lỏng bôi trơn từ bể chứa sâu để cung cấp cho các bộ phận cần thiết của máy móc.

Với khả năng hút sâu 3m, bơm SLW65-ISW65-315-I là một giải pháp linh hoạt và hiệu quả trong nhiều lĩnh vực công nghiệp, đảm bảo cung cấp và xử lý chất lỏng một cách ổn định và an toàn

Điều kiện làm việc bơm nước trục ngang SLW65-ISW65-315-I hút sâu 3m


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

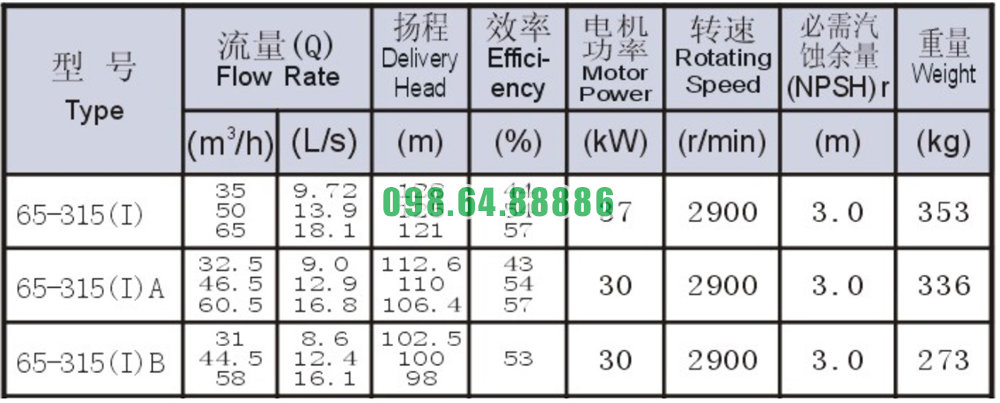

Bảng thông số kỹ thuật bơm nước trục ngang SLW65-ISW65-315-I hút sâu 3m

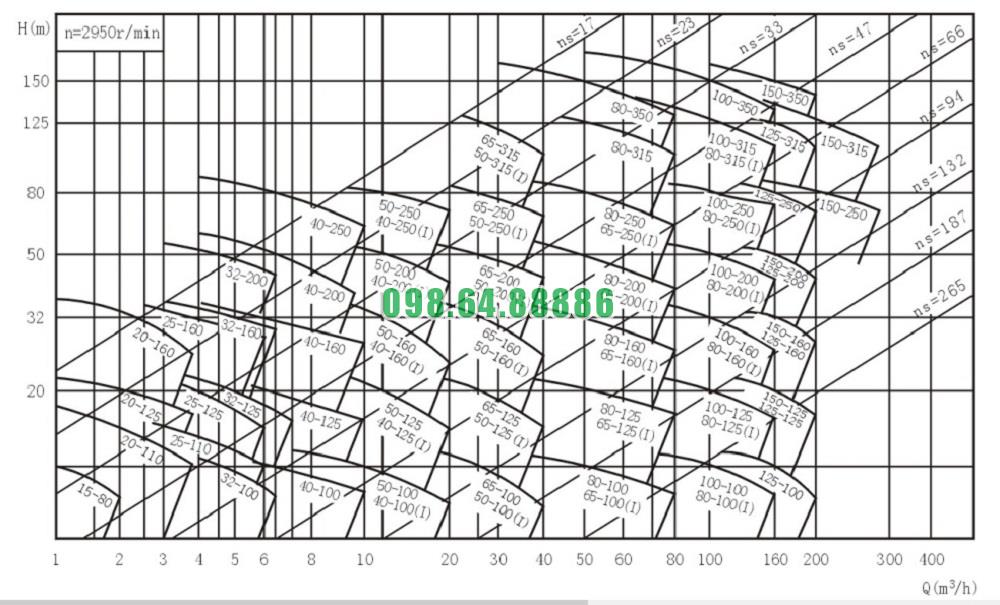

Đường cong hiệu suất bơm nước trục ngang SLW65-ISW65-315-I hút sâu 3m

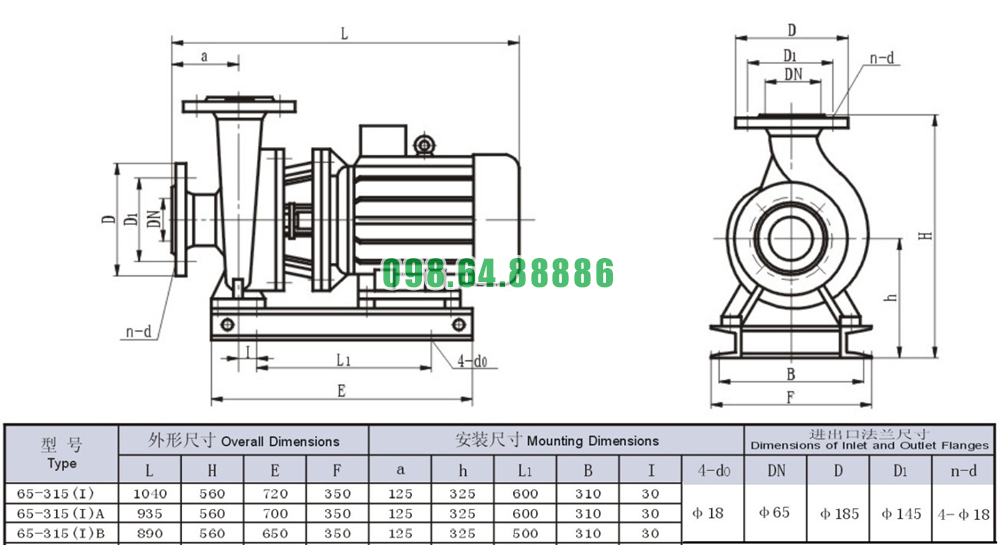

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW65-ISW65-315-I hút sâu 3m
