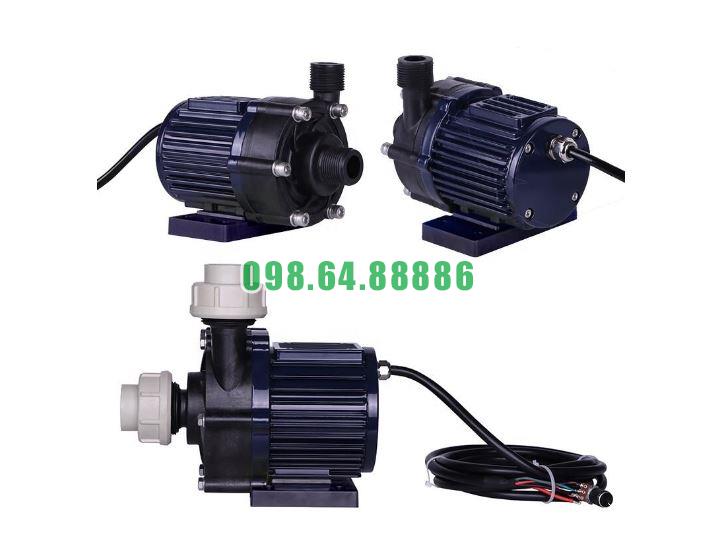

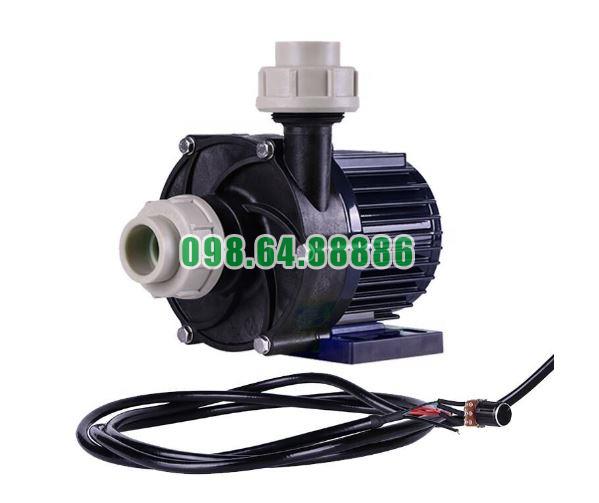

Cấu tạo chính của bơm hóa chất TDM-550PERU-DC48-DC hiệu suất 55L/m
Máy bơm TDM-550PERU-DC48-DC có thiết kế chuyên dụng để bơm hóa chất ăn mòn và dung môi công nghiệp. Với hiệu suất 55L/phút, nó có cấu tạo gồm nhiều bộ phận tối ưu để đảm bảo độ bền, an toàn và hiệu suất cao. Dưới đây là chi tiết về cấu tạo chính của bơm.

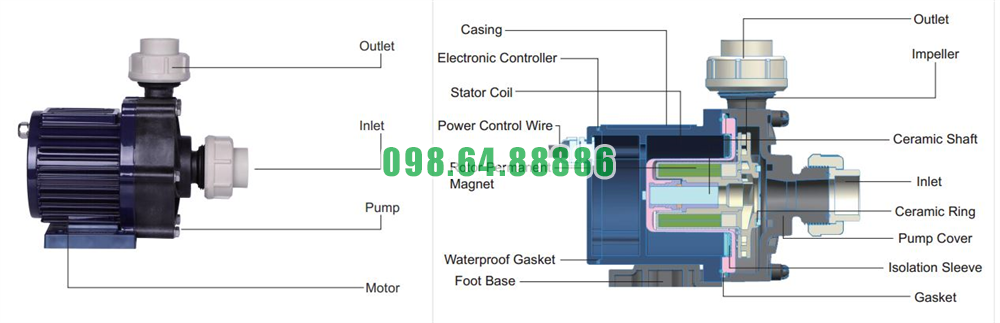

1. Cấu tạo chính của bơm
Máy bơm được chia thành 3 phần chính:
- Cụm đầu bơm: Phần tiếp xúc với hóa chất, đảm bảo khả năng chống ăn mòn.
- Động cơ DC48V: Cung cấp lực quay, giúp bơm vận hành ổn định.
- Khung bơm & hệ thống kết nối: Giữ cố định bơm, đảm bảo an toàn khi vận hành.
1.1. Cụm đầu bơm
Đây là phần trực tiếp tiếp xúc với hóa chất, chịu trách nhiệm hút, đẩy chất lỏng. Bao gồm:
✅ Thân bơm (Pump Casing)
- Thường làm từ nhựa PP (Polypropylene), PVDF (Polyvinylidene Fluoride) hoặc inox 316L để chống ăn mòn.
- Được thiết kế kín hoàn toàn, chống rò rỉ hóa chất.
- Có hai đầu kết nối:
- Đầu hút: DN25 (Ø25mm) / G1
- Đầu xả: DN25 (Ø25mm) / G1
✅ Cánh bơm (Impeller)
- Là bộ phận quay, tạo ra lực ly tâm để đẩy hóa chất.
- Làm bằng ETFE (Ethylene Tetrafluoroethylene) hoặc PVDF, chịu được hóa chất mạnh như H₂SO₄, HCl, NaOH...
- Được thiết kế cân bằng động, giúp giảm rung lắc khi vận hành.
✅ Trục bơm (Pump Shaft)
- Truyền động lực từ động cơ đến cánh bơm.
- Làm bằng ceramic hoặc inox 316L, giúp chống mài mòn, đặc biệt khi bơm hóa chất có tính ăn mòn mạnh.
✅ Vòng bi & phớt bơm (Bearings & Seals)
- Dùng để bảo vệ trục bơm, giảm ma sát, tăng tuổi thọ máy.
- Loại phớt sử dụng: Phớt cơ khí (Mechanical Seal) hoặc phớt từ (Magnetic Seal), giúp chống rò rỉ hóa chất.
1.2. Động cơ DC48V
Máy bơm TDM-550PERU-DC48-DC sử dụng động cơ điện một chiều 48V (DC48V), có đặc điểm:✅ Công suất: 550W, đảm bảo lực hút mạnh và lưu lượng ổn định.
✅ Hiệu suất cao, tiêu thụ ít điện năng, thích hợp cho hệ thống năng lượng mặt trời, UPS.
✅ Động cơ không chổi than (BLDC - Brushless DC Motor), giúp:
- Vận hành êm ái, ít rung lắc.
- Giảm ma sát, tăng tuổi thọ so với động cơ chổi than.
- Không phát tia lửa điện, an toàn cho môi trường dễ cháy nổ.
🔹 Tốc độ quay: Thường từ 2800 - 3600 vòng/phút.
🔹 Hệ thống tản nhiệt: Có quạt làm mát hoặc vỏ tản nhiệt, giúp tránh quá nhiệt khi chạy liên tục.
1.3. Khung bơm & hệ thống kết nối
✅ Khung bơm (Pump Frame)
- Là bộ phận giữ cố định toàn bộ máy bơm.
- Làm từ thép phủ sơn tĩnh điện hoặc inox, chống gỉ sét.
- Có chân đế cao su giúp giảm rung, hạn chế tiếng ồn.
✅ Hệ thống kết nối
- Ren đầu hút/xả: DN25 (Ø25mm) / G1, giúp kết nối dễ dàng với đường ống hóa chất.
- Dây điện nguồn DC48V: Cáp bọc nhựa chống ăn mòn, chống rò rỉ điện.
2. Nguyên lý hoạt động
1️⃣ Khi cấp điện DC48V, động cơ bắt đầu quay, truyền lực đến trục bơm.
2️⃣ Cánh bơm quay, tạo ra lực ly tâm, hút hóa chất vào từ đầu hút.
3️⃣ Chất lỏng được đẩy ra qua đầu xả, đi vào hệ thống đường ống.
4️⃣ Hệ thống phớt kín giúp ngăn rò rỉ hóa chất, đảm bảo an toàn
Ứng dụng bơm hóa chất TDM-550PERU-DC48-DC hiệu suất 55L/m rộng rãi
Bơm hóa chất TDM-550PERU-DC48-DC với hiệu suất 55 lít/phút được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng vận chuyển hiệu quả các loại hóa chất và chất lỏng đặc biệt. Dưới đây là một số ứng dụng phổ biến của thiết bị này:
1. Công nghiệp hóa chất:
- Vận chuyển hóa chất ăn mòn: Bơm được sử dụng để chuyển các axit, bazơ và dung môi có tính ăn mòn cao trong quá trình sản xuất và xử lý hóa chất.
- Pha trộn và tuần hoàn: Hỗ trợ trong việc pha trộn các thành phần hóa học và tuần hoàn chất lỏng trong hệ thống sản xuất.
2. Xử lý nước và nước thải:
- Bơm hóa chất xử lý: Dùng để bơm các chất keo tụ, chất oxy hóa và các hóa chất khác vào hệ thống xử lý nước nhằm loại bỏ tạp chất và khử trùng.
- Điều chỉnh pH: Bơm các dung dịch axit hoặc kiềm để điều chỉnh độ pH của nước trong các quy trình xử lý.
3. Công nghiệp thực phẩm và đồ uống:
- Vệ sinh thiết bị: Bơm các dung dịch tẩy rửa và khử trùng để làm sạch và vệ sinh dây chuyền sản xuất, đảm bảo an toàn thực phẩm.
- Chuyển chất lỏng thực phẩm: Vận chuyển các dung dịch, siro và các thành phần lỏng khác trong quá trình sản xuất.
4. Công nghiệp dược phẩm:
- Sản xuất dược phẩm: Bơm các dung dịch hóa chất và thành phần dược phẩm trong quá trình sản xuất thuốc và các sản phẩm y tế.
- Vệ sinh và khử trùng: Sử dụng trong các quy trình vệ sinh thiết bị và hệ thống để đảm bảo tiêu chuẩn sạch sẽ và vô trùng.
5. Công nghiệp mạ và xử lý bề mặt:
- Bơm dung dịch mạ: Chuyển các dung dịch mạ điện, mạ kẽm và các hóa chất khác trong quá trình xử lý bề mặt kim loại.
- Tuần hoàn dung dịch: Đảm bảo dung dịch mạ được tuần hoàn liên tục để duy trì chất lượng và hiệu suất mạ.
6. Nông nghiệp:
- Phun thuốc bảo vệ thực vật: Bơm các dung dịch thuốc trừ sâu, phân bón lỏng và các chế phẩm sinh học trong quá trình chăm sóc cây trồng.
- Hệ thống tưới tiêu: Sử dụng trong các hệ thống tưới nhỏ giọt hoặc phun sương để cung cấp dinh dưỡng và nước cho cây trồng.
Với thiết kế chuyên dụng và hiệu suất ổn định, bơm hóa chất TDM-550PERU-DC48-DC đáp ứng tốt các yêu cầu khắt khe trong nhiều ngành công nghiệp, đảm bảo quá trình vận chuyển hóa chất diễn ra an toàn và hiệu quả

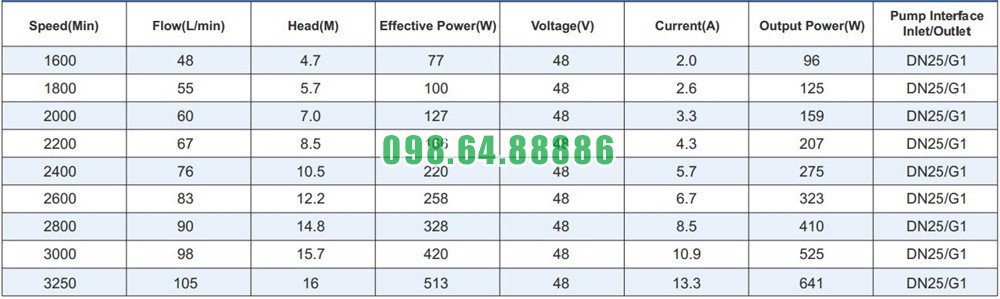

Bảng thông số kỹ thuật bơm hóa chất TDM-550PERU-DC48-DC hiệu suất 55L/m

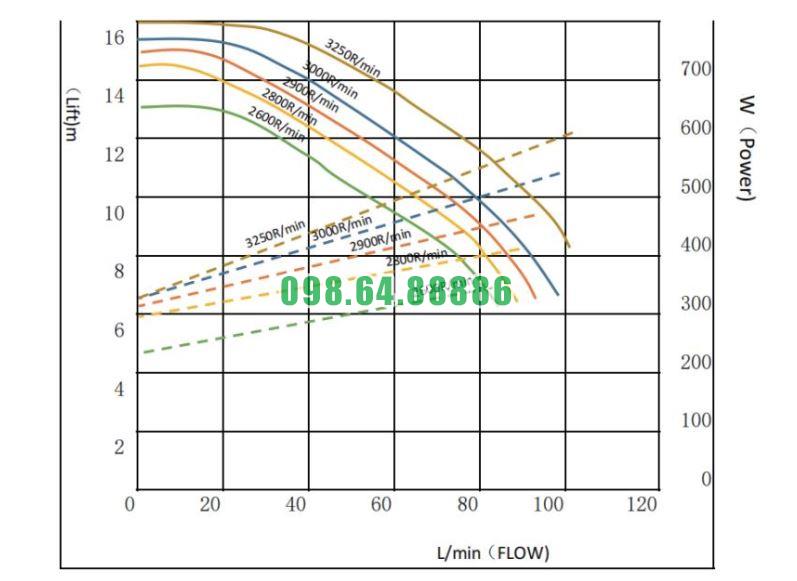

Đường cong hiệu suất bơm hóa chất TDM-550PERU-DC48-DC hiệu suất 55L/m

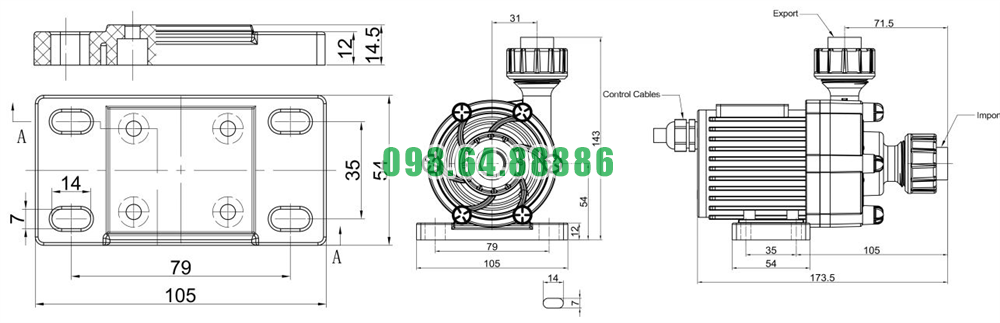

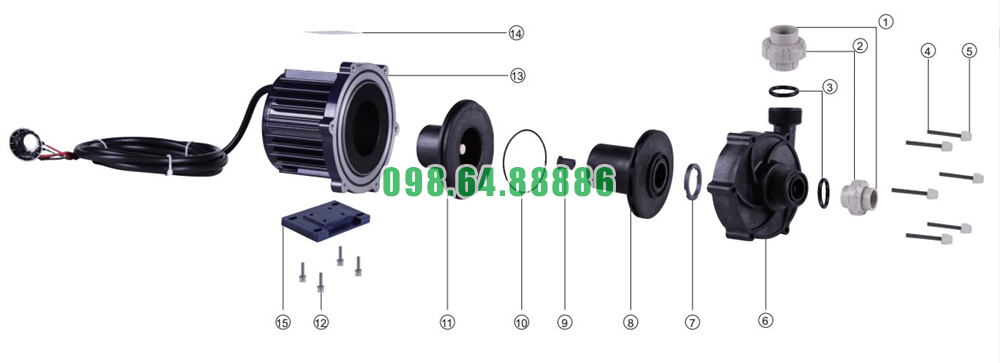

Cấu tạo và kích thước bản vẽ bơm hóa chất TDM-550PERU-DC48-DC hiệu suất 55L/m
