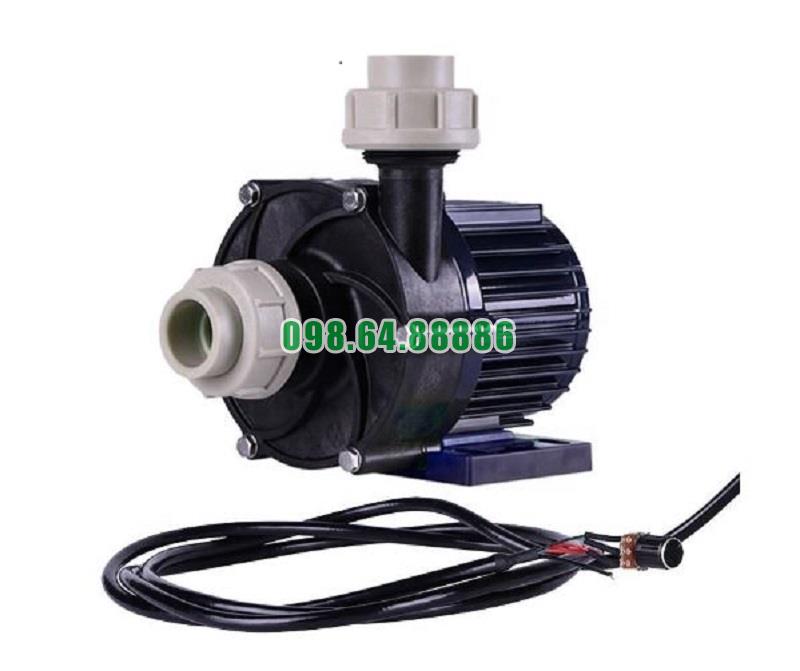

Cấu tạo chính của bơm dẫn động từ TDM-350PERU-DC48 điện áp 24v và 48v
Máy bơm hóa chất TDM-350PERU-DC48 sử dụng công nghệ dẫn động từ (Magnetic Drive), giúp loại bỏ nguy cơ rò rỉ hóa chất và tăng độ bền. Dưới đây là các thành phần cấu tạo chính của bơm:
1. Thân bơm (Pump Casing)
- Chất liệu: Nhựa kỹ thuật cao cấp hoặc composite chống ăn mòn (PP, PVDF, PTFE) giúp bơm hoạt động tốt với hóa chất ăn mòn như axit, kiềm, dung môi hữu cơ.
- Vai trò: Chứa chất lỏng cần bơm, bảo vệ các bộ phận bên trong và chịu được áp suất cao.
2. Cánh bơm (Impeller)
- Thiết kế đặc biệt với nam châm vĩnh cửu giúp truyền động từ tính từ motor đến cánh bơm.
- Chất liệu chống ăn mòn, giúp đảm bảo độ bền khi tiếp xúc với hóa chất mạnh.
- Hoạt động dựa trên từ trường, không cần kết nối trực tiếp với trục động cơ → Giảm ma sát, ít hao mòn, vận hành êm ái.
3. Hệ thống dẫn động từ (Magnetic Drive)
- Cấu tạo gồm 2 bộ nam châm vĩnh cửu:
- Nam châm ngoài gắn trên trục động cơ.
- Nam châm trong gắn với cánh bơm.
- Hoạt động: Khi động cơ quay, từ trường truyền lực quay đến nam châm trong, làm cánh bơm quay mà không cần kết nối trục cơ khí → Không rò rỉ hóa chất.
- Ưu điểm: Loại bỏ phớt trục, giảm nguy cơ rò rỉ, giảm hao mòn cơ khí, tăng tuổi thọ bơm.
4. Động cơ DC (DC Motor)
- Điện áp: 24V hoặc 48V tùy theo phiên bản.
- Công suất: 275W giúp bơm đạt lưu lượng 76L/phút và đẩy cao 10.5m.
- Thiết kế tiết kiệm điện, phù hợp với hệ thống năng lượng mặt trời, pin DC, hoặc nguồn điện công nghiệp.
- Bảo vệ quá tải, quá nhiệt, giúp đảm bảo an toàn khi vận hành liên tục.
5. Buồng bơm (Pump Chamber)
- Chứa cánh bơm và hệ thống nam châm trong, đảm bảo quá trình bơm diễn ra ổn định.
- Thiết kế kín hoàn toàn, giúp bảo vệ động cơ khỏi hóa chất, không bị ăn mòn.
6. Cổng hút và cổng xả (Inlet & Outlet)
- Cổng hút (Inlet): Hút chất lỏng vào buồng bơm.
- Cổng xả (Outlet): Đẩy chất lỏng ra theo áp suất cao, giúp hóa chất di chuyển đến hệ thống cần bơm.
- Chất liệu nhựa kỹ thuật giúp chống ăn mòn, tăng độ bền.
7. Chân đế và vỏ bảo vệ (Pump Base & Housing)
- Bảo vệ động cơ và các bộ phận bên trong, giúp bơm hoạt động ổn định trong môi trường khắc nghiệt.
- Thiết kế nhỏ gọn, dễ dàng lắp đặt trong hệ thống.
Nguyên lý hoạt động của bơm dẫn động từ TDM-350PERU-DC48 điện áp 24v và 48v
Bơm ly tâm dẫn động từ TDM-350PERU-DC48 hoạt động dựa trên nguyên lý truyền động không tiếp xúc giữa nam châm vĩnh cửu và bộ phận cánh bơm. Nguyên lý hoạt động có thể được chia thành các giai đoạn sau:
1. Truyền động từ không tiếp xúc
- Bơm sử dụng hệ thống nam châm vĩnh cửu để truyền mô-men xoắn từ động cơ đến cánh bơm mà không cần trục truyền động cơ khí.
- Khi động cơ điện (DC 24V hoặc 48V) quay, một bộ nam châm gắn trên trục động cơ cũng quay theo.
- Bộ nam châm này tạo ra một từ trường xoay, làm quay một bộ nam châm thứ hai gắn trực tiếp với cánh bơm bên trong khoang bơm.
2. Nguyên lý bơm ly tâm
- Khi cánh bơm quay, nó tạo ra lực ly tâm, làm cho chất lỏng bị hút vào từ cửa vào và bị đẩy ra khỏi cửa xả với áp suất cao hơn.
- Nhờ lực ly tâm, chất lỏng di chuyển từ vùng áp suất thấp (đầu vào) đến vùng áp suất cao (đầu ra), giúp bơm hoạt động liên tục.
3. Cấu tạo không rò rỉ
- Do không có kết nối cơ khí trực tiếp giữa động cơ và cánh bơm, bơm không sử dụng phớt trục, giúp loại bỏ hoàn toàn tình trạng rò rỉ.
- Khoang bơm được cách ly hoàn toàn khỏi động cơ, đảm bảo an toàn cho các ứng dụng yêu cầu chống rò rỉ như hóa chất, nước tinh khiết, hoặc dầu.
4. Hoạt động ổn định, bền bỉ
- Việc sử dụng nam châm vĩnh cửu giúp bơm có tuổi thọ cao, giảm ma sát và mài mòn do không có tiếp xúc cơ khí giữa các bộ phận truyền động.
- Động cơ DC 24V hoặc 48V cho phép bơm hoạt động với điện áp linh hoạt, phù hợp với các hệ thống sử dụng nguồn DC như pin mặt trời, ắc quy hoặc hệ thống cấp nước di động
Hình ảnh mô tả thông tin Model bơm hóa chất điện áp 24v và 48v

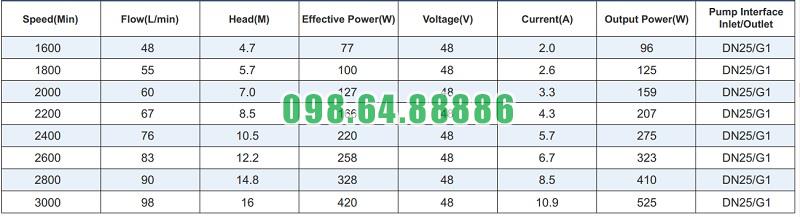

Bảng thông số kỹ thuật bơm hóa chất điện áp 24v và 48v TDM-400ERU-DC48
Đường cong hiệu suất bơm hóa chất điện áp 24v và 48v
Hình ảnh cấu tạo và kích thước bản vẽ chi tiết bơm hóa chất điện 24v và 48v
