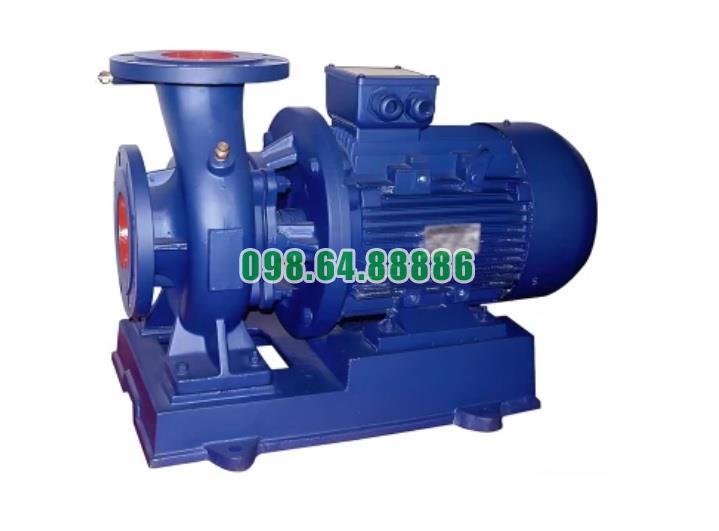

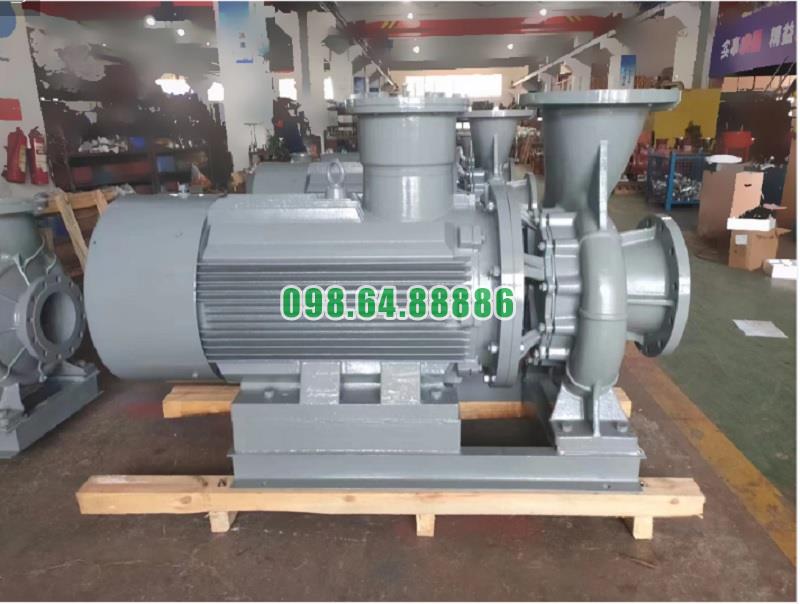

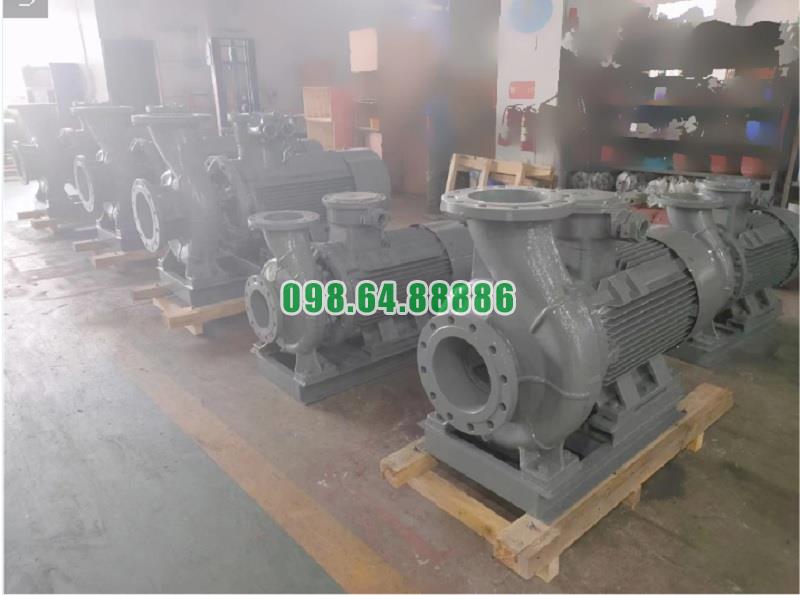

Bơm nước li tâm trục ngang SLW100-ISW100-250-I cấu tạo gồm máy bơm, động cơ và đế
Bơm nước ly tâm trục ngang SLW100-ISW100-250-I được thiết kế với cấu trúc tích hợp gồm máy bơm, động cơ, và đế bơm, đảm bảo vận hành ổn định, hiệu suất cao và tuổi thọ dài. Dưới đây là chi tiết về từng thành phần trong cấu tạo:
1. Máy bơm
Máy bơm là phần chính của thiết bị, nơi diễn ra quá trình tạo áp lực và vận chuyển nước. Bao gồm các bộ phận:
a. Thân bơm
- Chế tạo từ thép không gỉ hoặc gang phủ lớp chống ăn mòn.
- Thiết kế dạng xoắn (volute) giúp tăng hiệu quả thủy lực, giảm tổn thất năng lượng khi nước được đẩy qua buồng bơm.
b. Cánh bơm
- Là bộ phận quan trọng nhất, chịu trách nhiệm tạo lực ly tâm đẩy nước ra ngoài.
- Cánh bơm được thiết kế dạng kín hoặc bán kín, gia công từ vật liệu chịu lực cao như đồng, thép không gỉ hoặc nhựa kỹ thuật.
c. Trục bơm
- Được chế tạo từ vật liệu chịu lực tốt, như thép không gỉ hoặc hợp kim, đảm bảo khả năng chống xoắn và mài mòn.
- Liên kết trực tiếp với động cơ qua khớp nối đồng trục.
d. Buồng bơm
- Tạo ra áp suất trong quá trình nước di chuyển từ cánh bơm vào đường ống xả.
- Thiết kế giảm tối đa tổn thất áp lực, đảm bảo khả năng đẩy cao 83m.
e. Hệ thống làm kín
- Phớt cơ khí: Ngăn ngừa rò rỉ nước, đảm bảo hoạt động bền bỉ và không bị hao hụt nước.
- Làm từ vật liệu chịu nhiệt và chịu áp suất cao.
2. Động cơ
Động cơ cung cấp năng lượng để quay trục bơm và tạo lực ly tâm cho cánh bơm. Đặc điểm chính:
a. Công suất
- Động cơ 55 kW, đủ mạnh để đảm bảo lưu lượng nước 192 m³/h và khả năng đẩy cao lên tới 83m.
b. Hiệu suất
- Động cơ hiệu suất cao đạt chuẩn IE3 hoặc IE4, tiết kiệm năng lượng và giảm chi phí vận hành.
c. Bảo vệ động cơ
- Tiêu chuẩn chống bụi và chống nước IP54, giúp động cơ hoạt động bền bỉ trong điều kiện khắc nghiệt.
- Hệ thống quạt làm mát được tích hợp, đảm bảo động cơ không quá nhiệt trong quá trình hoạt động liên tục.
d. Liên kết với máy bơm
- Động cơ được lắp đồng trục với trục bơm thông qua khớp nối, giúp truyền động hiệu quả và giảm tổn thất cơ học.
3. Đế bơm
Đế bơm là phần cấu trúc hỗ trợ, giữ cho máy bơm và động cơ cố định và đảm bảo vận hành ổn định.
a. Chất liệu
- Được làm từ gang đúc hoặc thép chịu lực, đảm bảo độ bền cao và khả năng chịu tải trọng lớn.
b. Thiết kế
- Đế bơm được thiết kế vững chắc, giúp giảm rung động và tiếng ồn trong quá trình vận hành.
- Có các lỗ khoan tiêu chuẩn để cố định bơm xuống nền, tăng độ ổn định.
c. Tích hợp
- Đế bơm giúp tạo sự liên kết đồng bộ giữa động cơ và máy bơm, đảm bảo căn chỉnh chính xác, giảm hao mòn trục và vòng bi.
4. Hệ thống liên kết giữa các bộ phận
- Khớp nối đồng trục: Truyền động từ động cơ đến trục bơm một cách trực tiếp, đảm bảo hiệu suất truyền động cao và giảm thiểu mất mát năng lượng.
- Vít và bu lông: Dùng để cố định các bộ phận, dễ dàng tháo lắp khi bảo trì hoặc sửa chữa
Bơm nước li tâm trục ngang SLW100-ISW100-250-I ứng dụng nhiều trong xử lý nước sạch
Bơm nước ly tâm trục ngang SLW100-ISW100-250-I là một lựa chọn tối ưu trong lĩnh vực xử lý nước sạch, nhờ vào thiết kế hiệu quả và khả năng vận hành đáng tin cậy. Với lưu lượng 192 m³/h và khả năng đẩy cao 83m, dòng bơm này được ứng dụng rộng rãi trong nhiều công đoạn của hệ thống xử lý nước sạch. Dưới đây là các ứng dụng tiêu biểu:
1. Cấp nước sinh hoạt
- Hệ thống cấp nước đô thị và nông thôn:
- Cung cấp nước sạch đến các khu dân cư, tòa nhà cao tầng, và các cơ sở công cộng.
- Tăng áp lực nước trong các hệ thống cấp nước công cộng.
- Nhà máy xử lý nước:
- Vận chuyển nước từ các bể chứa hoặc nguồn cấp đến các khu vực xử lý.
2. Lọc và làm sạch nước
- Bơm nước qua các hệ thống lọc:
- Hỗ trợ bơm nước qua các bộ lọc cát, than hoạt tính hoặc hệ thống màng lọc để loại bỏ cặn bẩn và tạp chất.
- Hệ thống khử trùng:
- Cung cấp nước đến các giai đoạn khử trùng như sử dụng clo, ozone, hoặc tia UV.
3. Cấp nước cho công nghiệp
- Cấp nước cho sản xuất:
- Đáp ứng nhu cầu sử dụng nước sạch trong các nhà máy sản xuất thực phẩm, đồ uống, dược phẩm, và hóa chất.
- Hệ thống làm mát:
- Bơm nước sạch phục vụ các hệ thống làm mát máy móc và dây chuyền công nghiệp.
4. Cung cấp nước cho hệ thống tưới tiêu
- Hệ thống tưới hiện đại:
- Cấp nước sạch trong các hệ thống tưới tự động hoặc bán tự động cho nông nghiệp và công viên.
- Thủy lợi:
- Hỗ trợ bơm nước sạch từ nguồn để phân phối qua các kênh thủy lợi đến khu vực trồng trọt.
5. Hệ thống dự trữ và tuần hoàn nước
- Bơm tuần hoàn nước:
- Ứng dụng trong các hệ thống tái sử dụng nước để giảm thiểu lãng phí.
- Bơm nước đến bể chứa:
- Đẩy nước từ nguồn đến các bể chứa hoặc hệ thống phân phối nước.
6. Xử lý nước sạch cho y tế
- Bệnh viện và trung tâm y tế:
- Cung cấp nước sạch cho các thiết bị y tế, hệ thống vệ sinh, và phòng thí nghiệm.
- Sản xuất dược phẩm:
- Đảm bảo nước đạt tiêu chuẩn chất lượng cao cho quy trình sản xuất dược phẩm.
7. Hệ thống cứu hỏa và khẩn cấp
- Cấp nước sạch cho hệ thống PCCC:
- Bơm nước sạch dự trữ cho các hệ thống chữa cháy trong nhà máy, bệnh viện, và khu công nghiệp.
8. Các ứng dụng đặc thù
- Khu du lịch và nghỉ dưỡng:
- Cấp nước cho hồ bơi, khu vui chơi, và hệ thống phun nước trang trí.
- Nhà máy điện:
- Sử dụng nước sạch trong hệ thống làm mát và sản xuất điện
Điều kiện làm việc bơm nước li tâm trục ngang SLW100-ISW100-250-I
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

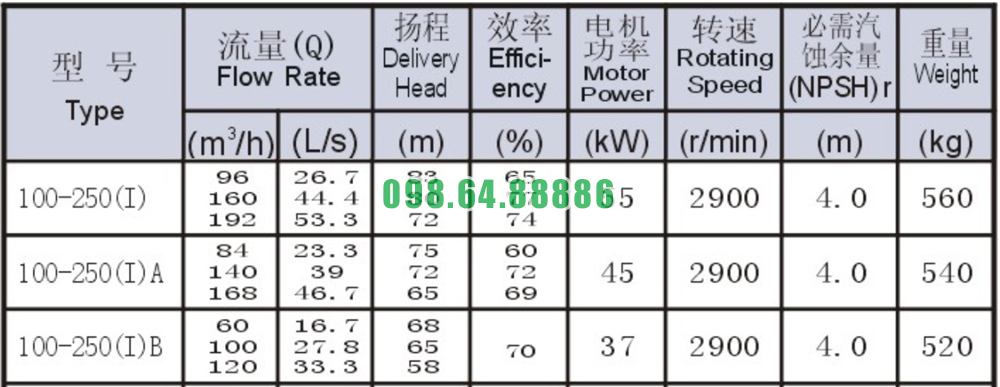

Bảng thông số kỹ thuật bơm nước li tâm trục ngang SLW100-ISW100-250-I

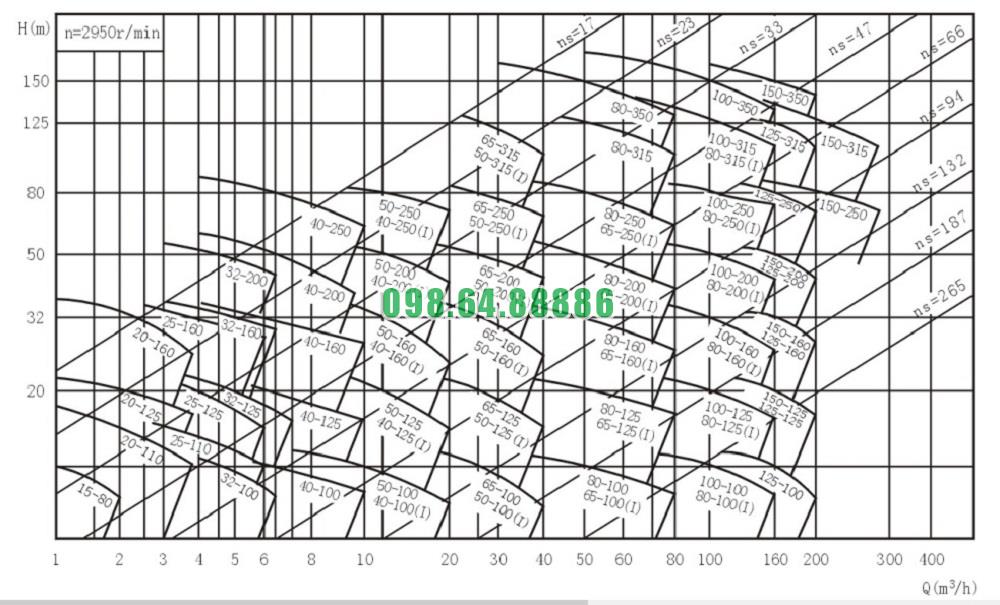

Đường cong hiệu suất bơm nước li tâm trục ngang SLW100-ISW100-250-I

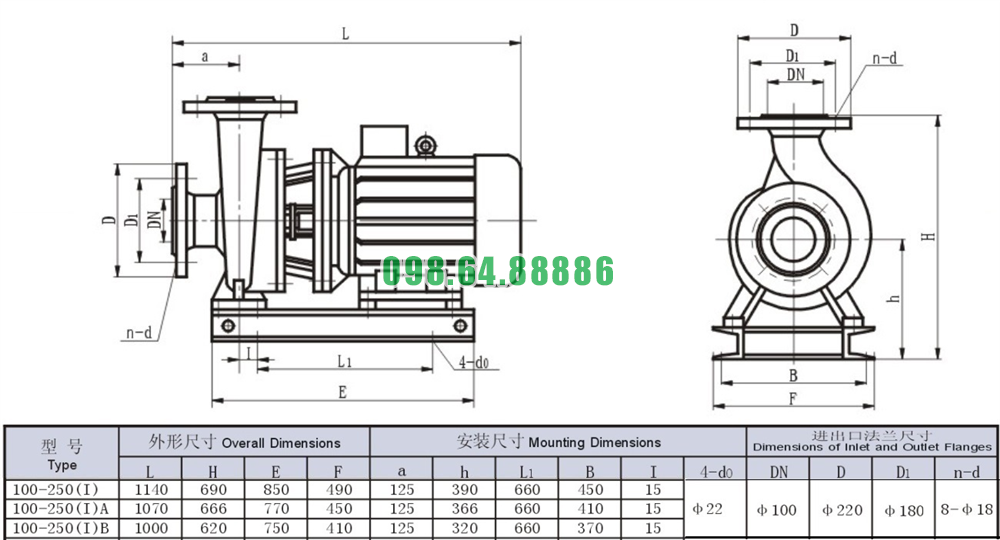

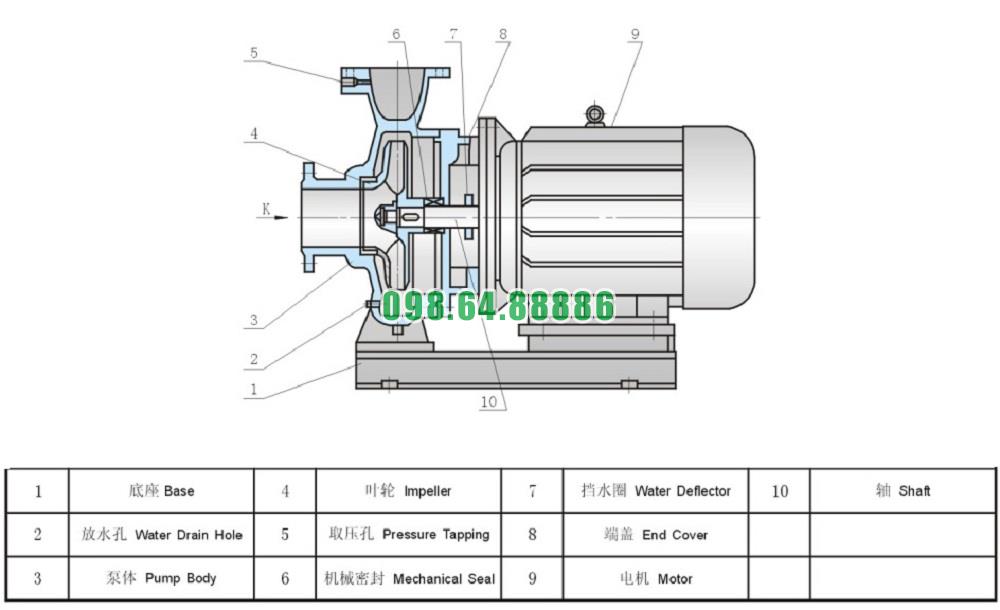

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang SLW100-ISW100-250-I
