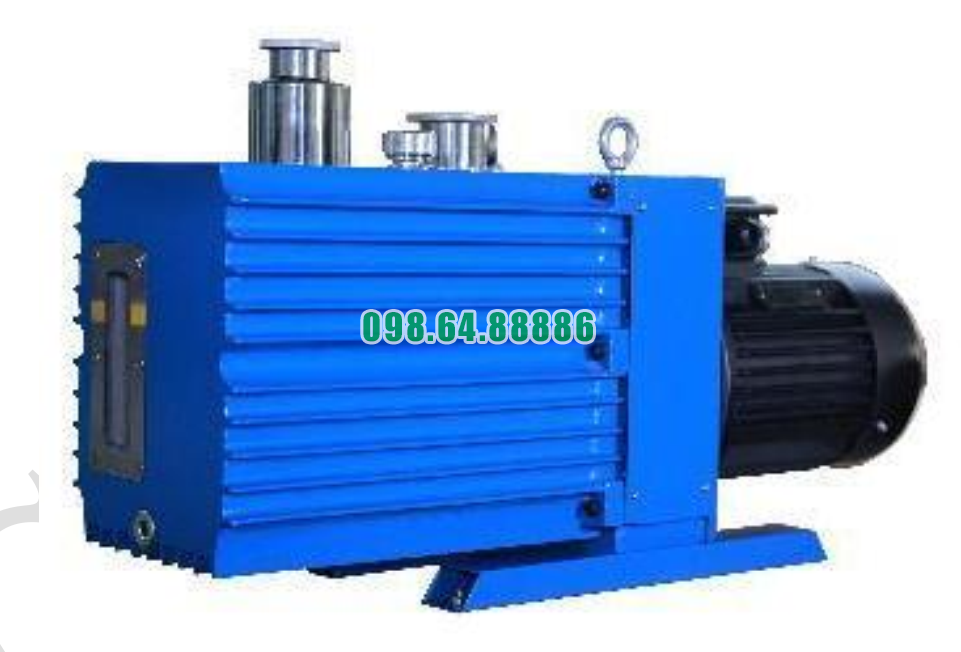

Bơm chân không hai cấp model 2XZ-25C

Cấu tạo bộ truyền động của Bơm chân không cánh gạt model 2XZ-25C

Bộ truyền động là một trong những thành phần quan trọng nhất quyết định khả năng vận hành ổn định, tốc độ quay và hiệu suất tạo chân không của bơm chân không cánh gạt 2XZ-25C. Thiết kế bộ truyền động của bơm được tối ưu nhằm đảm bảo chuyển đổi năng lượng từ động cơ sang rotor một cách mượt mà, chính xác và bền bỉ. Dưới đây là cấu tạo chi tiết của bộ truyền động trên model này.

1. Động cơ điện – nguồn tạo lực quay chính của bơm
Bơm 2XZ-25C sử dụng động cơ điện công suất phù hợp, thường là động cơ không đồng bộ một pha hoặc ba pha tùy phiên bản. Động cơ cung cấp lực quay liên tục cho toàn bộ hệ thống. Các đặc điểm nổi bật:

• Tốc độ quay ổn định

• Momen xoắn đủ lớn giúp rotor khởi động dễ dàng

• Thiết kế vỏ động cơ có lỗ thông gió giúp tản nhiệt nhanh
  Động cơ đóng vai trò là nguồn năng lượng duy nhất tạo chuyển động cho hệ cánh gạt.

2. Khớp nối truyền động giữa động cơ và trục rotor
Động cơ và buồng bơm được kết nối thông qua một khớp nối (coupling). Khớp nối có nhiệm vụ truyền lực quay từ động cơ sang rotor nhưng vẫn đảm bảo hấp thụ rung động và bù sai lệch nhỏ giữa hai trục.
Một số ưu điểm của khớp nối này:

• Giảm rung chấn

• Hạn chế mài mòn trục

• Giúp rotor quay đều, không bị lệch tâm
  Khớp nối thường chế tạo từ hợp kim thép hoặc nhựa kỹ thuật cao cấp tùy cấu trúc.

3. Trục truyền động (trục rotor)
Trục rotor là bộ phận trung tâm truyền lực quay vào buồng bơm. Trục được chế tạo bằng thép hợp kim, gia công chính xác độ nhẵn cao để đảm bảo:

• Quay mượt, không rung

• Chịu lực tốt

• Không bị cong vênh khi hoạt động lâu dài
  Trục rotor gắn trực tiếp cánh gạt và là bộ phận tham gia trực tiếp tạo chân không.

4. Ổ trục (bearing) hỗ trợ quay trơn tru
Trục rotor được đỡ bởi các ổ trục bi hoặc ổ trượt có độ bền cao. Đây là chi tiết quan trọng để đảm bảo tốc độ quay ổn định.
Chức năng chính của ổ trục:

• Giảm ma sát

• Giữ trục quay đúng tâm

• Giảm rung động

• Kéo dài tuổi thọ toàn bộ cơ cấu truyền động
  Ổ trục thường được bôi trơn bằng dầu chân không bên trong bơm.

5. Buồng rotor – nơi truyền động biến thành lực nén khí
Bộ truyền động không chỉ dừng lại ở trục và khớp nối, mà còn bao gồm cả buồng rotor – nơi lực quay của trục được chuyển thành hoạt động tạo chân không. Buồng rotor gồm:

• Rotor hình trụ lệch tâm

• Cánh gạt nằm trong khe rotor

• Vỏ buồng bơm
  Khi trục quay, cánh gạt trượt ra vào tạo ra các buồng có thể tích thay đổi, từ đó hút và nén khí.

6. Hệ thống cân bằng động giảm rung khi truyền lực
Để đảm bảo rotor quay ổn định ở tốc độ cao, nhà sản xuất áp dụng kỹ thuật cân bằng động:

• Giảm lệch tâm

• Giảm rung chấn

• Giảm tiếng ồn
  Nhờ cân bằng động, lực quay được truyền đều, ít tạo dao động và không gây hại cho cánh gạt.

7. Vỏ truyền động cách ly với khoang dầu
Vỏ bơm được thiết kế tách biệt giữa khoang truyền động và khoang dầu nhằm:

• Ngăn dầu tràn vào động cơ

• Bảo vệ khớp nối

• Giảm nhiệt truyền ngược lên động cơ
  Thiết kế này giúp bộ truyền động hoạt động ổn định hơn và ít cần bảo dưỡng.

Cấu tạo bộ truyền động của bơm chân không cánh gạt model 2XZ-25C bao gồm động cơ điện, khớp nối, trục rotor, ổ trục và buồng làm việc cánh gạt, tất cả phối hợp chặt chẽ để tạo ra chuyển động quay mượt mà và hiệu quả. Nhờ thiết kế chính xác và vật liệu bền bỉ, bộ truyền động của 2XZ-25C hoạt động ổn định, giảm rung, giảm mài mòn và duy trì độ chân không sâu trong suốt quá trình vận hành. Đây là lý do bơm 2XZ-25C luôn được đánh giá cao về độ bền và khả năng làm việc liên tục.

Vật liệu làm kín chịu nhiệt độ cao của Bơm chân không cánh gạt model 2XZ-25C

Trong bơm chân không cánh gạt model 2XZ-25C, hệ thống làm kín đóng vai trò cực kỳ quan trọng để duy trì độ chân không ổn định, hạn chế rò rỉ khí và đảm bảo thiết bị hoạt động bền bỉ trong môi trường vận hành liên tục. Một điểm nổi bật của model này là việc sử dụng vật liệu làm kín chịu nhiệt độ cao, giúp bơm hoạt động ổn định ngay cả khi nhiệt sinh ra trong quá trình nén khí tăng lên đáng kể.

Vật liệu làm kín bằng cao su chịu nhiệt và kháng hóa chất

Các gioăng, phớt và vòng làm kín trong model 2XZ-25C thường được làm từ các loại cao su kỹ thuật có khả năng chịu nhiệt và kháng hóa chất tốt như:

• Viton (FKM)

• NBR cao cấp chịu nhiệt

• EPDM tùy ứng dụng

Những vật liệu này có các đặc tính nổi bật:

• Chịu được nhiệt độ cao trong quá trình vận hành

• Không bị biến dạng khi tiếp xúc dầu chân không

• Kháng tốt với hơi dung môi, hơi axit nhẹ, hơi kiềm yếu

• Giữ được độ đàn hồi lâu dài, hạn chế lão hóa

Đây là yếu tố quan trọng giúp bơm duy trì độ kín và ổn định áp suất trong suốt quá trình sử dụng.

Phớt cơ khí (mechanical seal) chịu nhiệt

Ở những vị trí yêu cầu độ kín cao, phớt cơ khí được sử dụng với cấu tạo:

• Vòng ma sát bằng carbon hoặc gốm kỹ thuật

• Bề mặt tiếp xúc gia công chính xác

• Lò xo thép không gỉ chịu nhiệt

Ưu điểm chính:

• Chịu được ma sát lớn khi rotor quay

• Không bị nóng chảy hoặc biến dạng

• Đảm bảo độ kín tuyệt đối ở trục quay

Điều này giúp giảm tối đa tình trạng rò rỉ dầu và khí, đặc biệt trong thời gian hoạt động liên tục.

Dầu chân không cũng đóng vai trò như vật liệu làm kín

Ngoài các gioăng và phớt, dầu chân không chuyên dụng trong bơm 2XZ-25C cũng tham gia vào việc làm kín. Loại dầu này:

• Chịu được nhiệt độ cao mà không bị phân hủy

• Giảm ma sát trên cánh gạt và buồng bơm

• Lấp đầy các khe hở siêu nhỏ để tăng độ kín

• Giúp ổn định áp suất và bảo vệ bề mặt kim loại

Nhờ dầu ổn định hóa học, bơm có thể hoạt động trong môi trường nhiệt độ cao mà không bị suy giảm hiệu suất.

Khả năng giữ độ kín trong điều kiện nhiệt tăng cao

Trong quá trình vận hành, đặc biệt là khi bơm làm việc dưới tải nặng hoặc liên tục:

• Nhiệt độ trong buồng bơm có thể tăng nhanh

• Các chi tiết kim loại nở nhiệt

• Nguy cơ giãn nở gây hở khe là điều thường gặp

Vật liệu làm kín chịu nhiệt của model 2XZ-25C được thiết kế để:

• Giữ nguyên hình dạng dù chịu nhiệt

• Không thoát dầu hay rò khí

• Tăng độ bền cho cánh gạt và buồng bơm

Điều này đảm bảo bơm duy trì lực hút mạnh và độ chân không sâu.

Bơm chân không cánh gạt model 2XZ-25C sử dụng hệ thống làm kín chất lượng cao gồm gioăng, phớt và dầu chịu nhiệt, mang lại độ bền vượt trội và khả năng hoạt động ổn định ngay cả khi nhiệt độ tăng cao. Nhờ sử dụng vật liệu như Viton, carbon gốm và dầu chân không chuyên dụng, thiết bị có thể làm việc liên tục trong môi trường thí nghiệm, sản xuất và hóa chất mà không bị giảm hiệu suất hay rò rỉ khí. Đây là yếu tố quan trọng làm nên tuổi thọ dài và độ tin cậy cao của model 2XZ-25C.

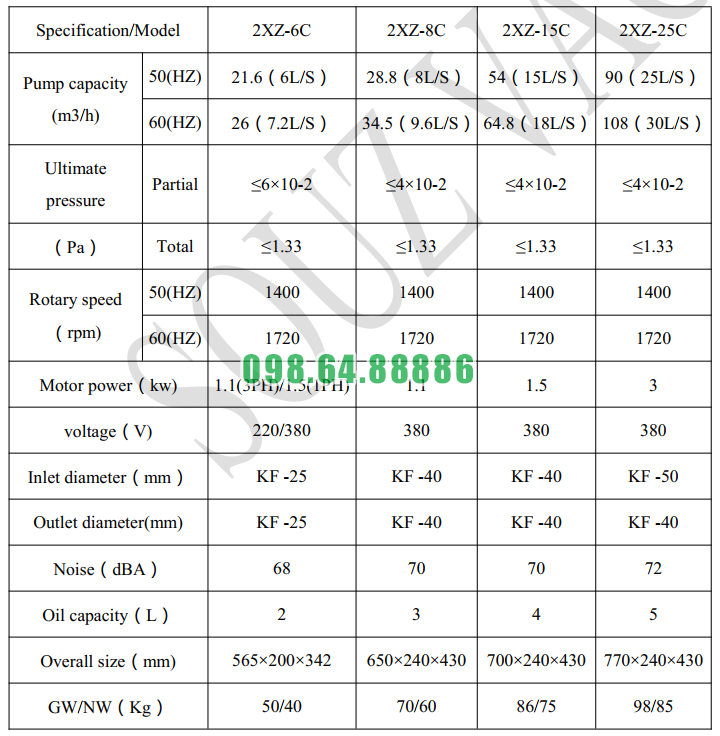

Thông số kỹ thuật của máy bơm chân không 2XZ-25C

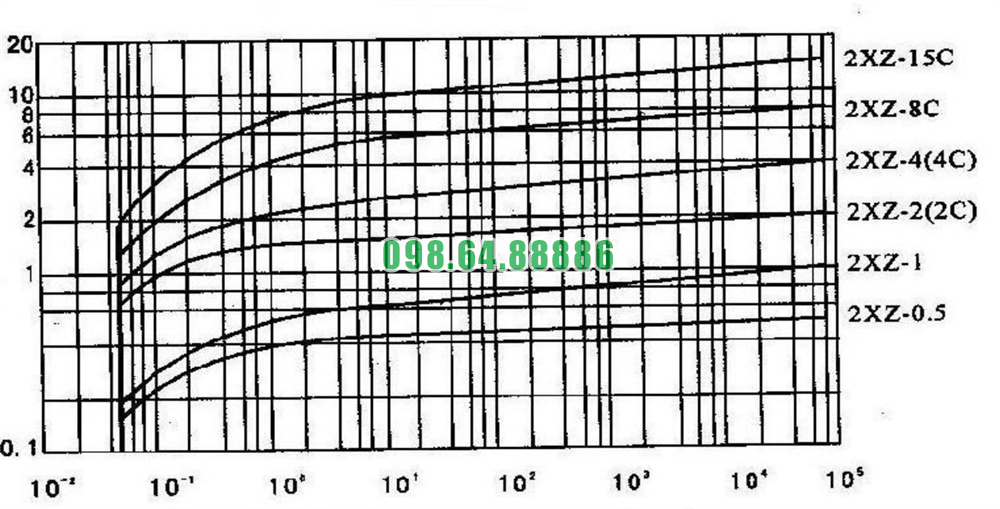

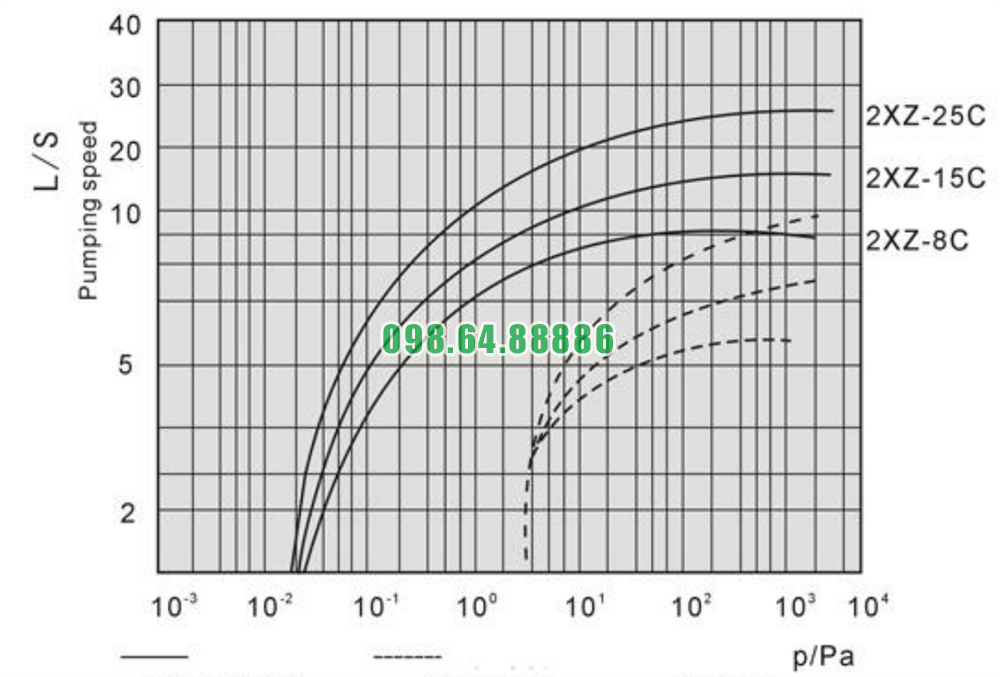

Đường cong hiệu suất của máy bơm chân không 2XZ-25C

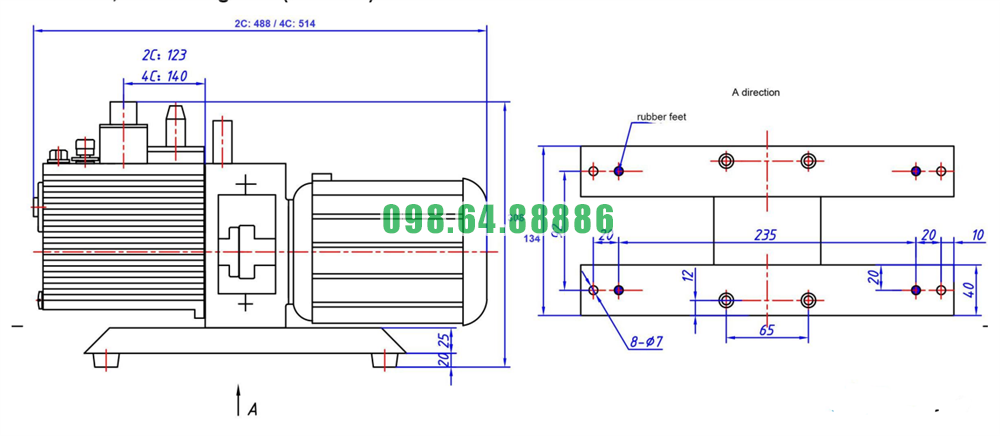

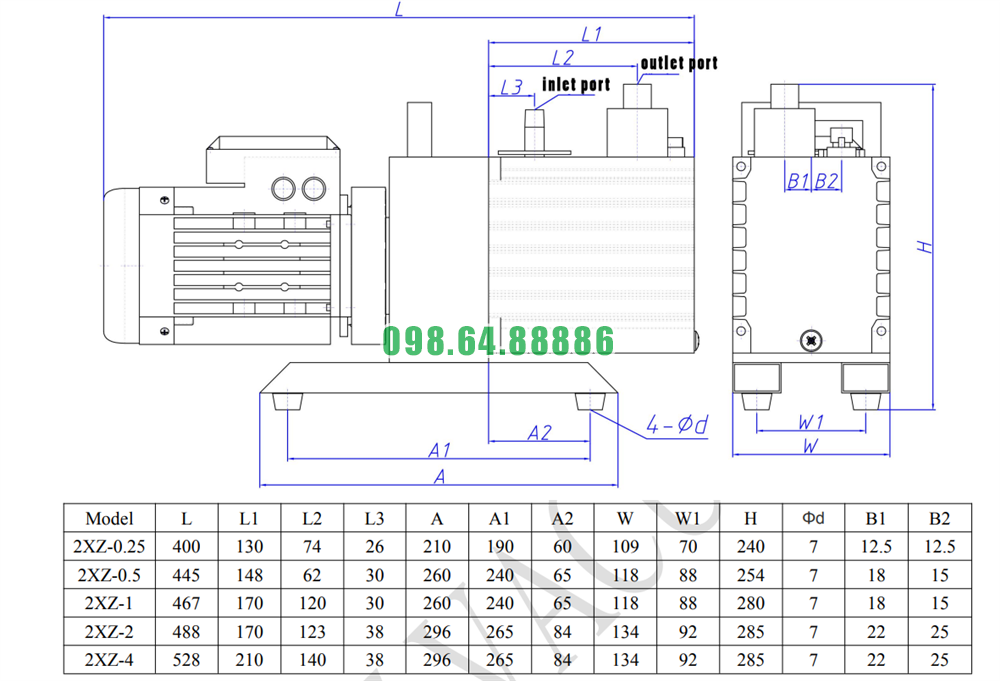

Kích thước bản vẽ máy bơm chân không 2XZ-25C

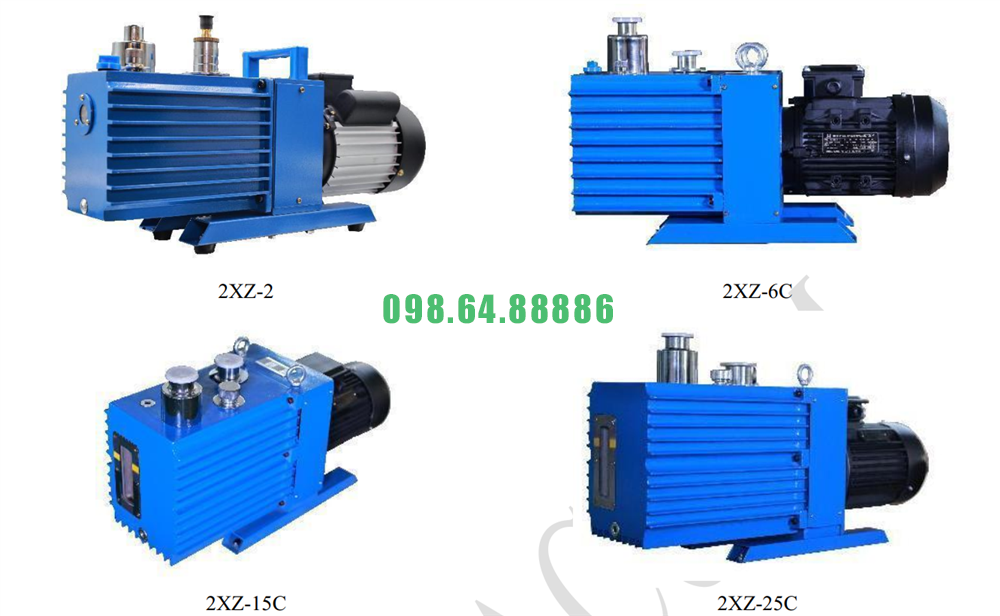

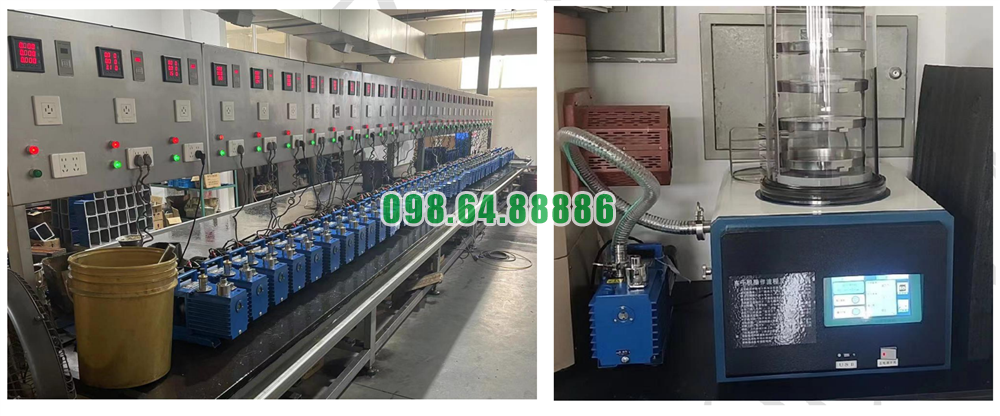

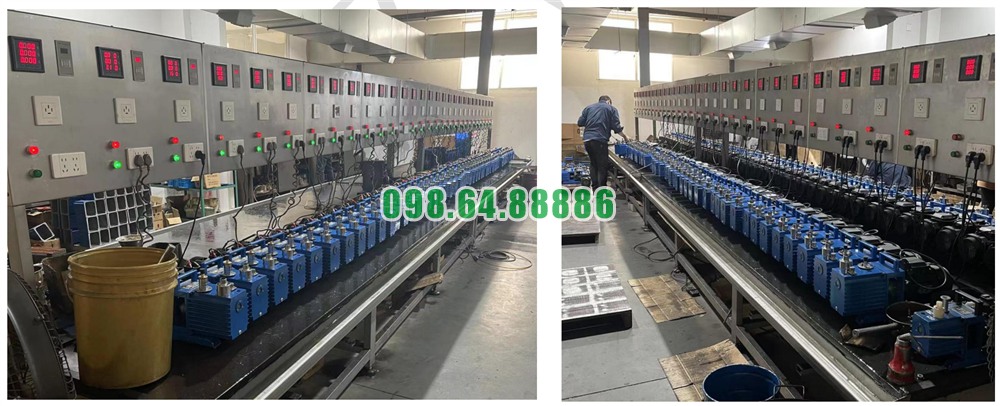

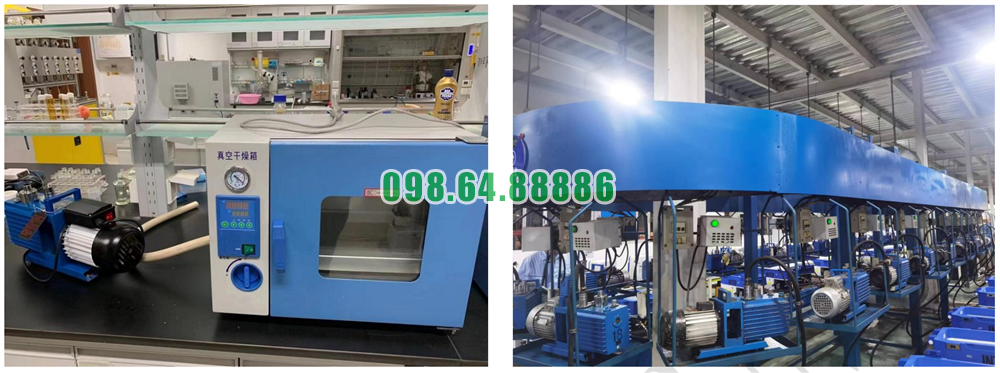

Hình ảnh thực tế của máy bơm chân không 2XZ-25C
