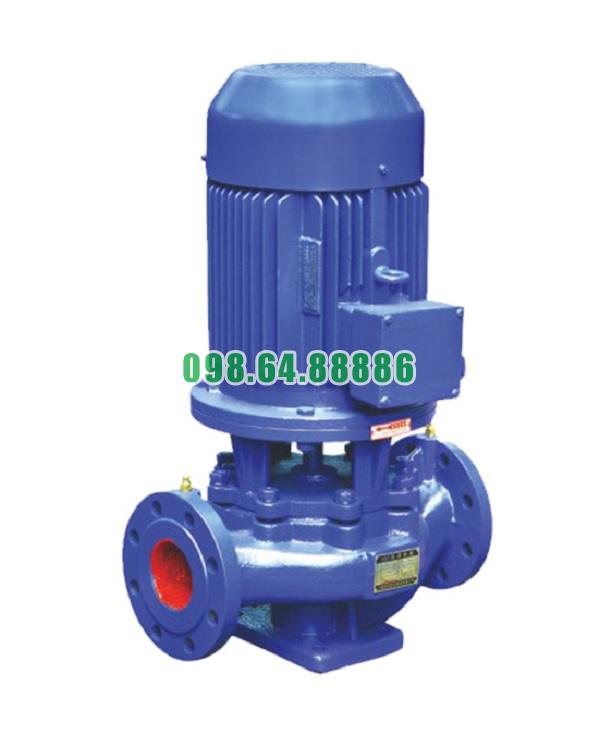

Máy bơm ly tâm trục đứng inline, bơm lùa, tăng áp ISG65-200A, IRG65-200A, 7.5kw, 6.5L/s

Vật liệu chế tạo Bơm ly tâm trục đứng inline model ISG65-200A, IRG65-200A

Thân bơm (Pump Casing)

• Vật liệu chính: Gang xám (HT200), gang cầu, hoặc inox 304/316 tùy theo yêu cầu sử dụng.

• Đặc tính:

  • Chịu được áp suất và nhiệt độ làm việc cao

  • Chống mài mòn và ăn mòn nhẹ trong môi trường nước sạch, nước tuần hoàn

  • Thân đúc liền khối giúp tăng độ kín và độ bền cơ học

Cánh bơm (Impeller)

• Vật liệu thường dùng:

  • Gang xám (HT200) – sử dụng phổ biến trong hệ thống nước sạch

  • Hợp kim đồng hoặc inox 304 – sử dụng trong môi trường ăn mòn hoặc yêu cầu vệ sinh cao

• Đặc điểm:

  • Gia công cân bằng động để giảm rung

  • Thiết kế cánh kín, đạt hiệu suất thủy lực cao

Trục bơm (Pump Shaft)

• Vật liệu chế tạo: Thép không gỉ (Inox 304 hoặc SUS420) hoặc thép hợp kim tôi cứng

• Tính năng:

  • Độ cứng cao, chống cong vênh

  • Chịu mài mòn và lực xoắn tốt

  • Tăng tuổi thọ cho ổ trục và phớt cơ khí

Phớt cơ khí (Mechanical Seal)

• Vật liệu mặt làm kín:

  • Ceramic – Graphite (thường dùng)

  • Silicon carbide – Tungsten carbide (đối với môi trường mài mòn, hóa chất nhẹ)

• Lò xo và đệm: Thép không gỉ hoặc hợp kim chống gỉ

Gioăng làm kín (Gasket)

• Vật liệu phổ biến: Cao su NBR, EPDM hoặc PTFE

• Tính năng:

  • Chống rò rỉ tại các vị trí mặt bích

  • Chịu nhiệt và hóa chất tùy theo môi trường vận hành

Bạc đạn và ổ trục (Bearing)

• Chất liệu: Thép hợp kim chịu lực hoặc bi thép không gỉ

• Loại: Bạc đạn kín (sealed bearing) không cần bảo dưỡng định kỳ

Vỏ động cơ (Motor Housing)

• Vật liệu: Gang đúc hoặc nhôm hợp kim

• Đặc điểm:

  • Có cánh tản nhiệt

  • Sơn phủ tĩnh điện chống ăn mòn

  • Đạt chuẩn IP55 trở lên

Tùy chọn nâng cao về vật liệu

Tùy vào môi trường hoạt động (nước sạch, nước nóng, nước có hóa chất nhẹ, nước mặn...), người dùng có thể lựa chọn các phiên bản với vật liệu nâng cấp như:

• Inox 316L: Cho nước biển, hóa chất mạnh

• Hợp kim đồng – nhôm: Cho ứng dụng yêu cầu vệ sinh (thực phẩm, dược phẩm)

• Nhựa kỹ thuật (PP, PVDF): Trong trường hợp bơm hóa chất có tính ăn mòn cao (đặt hàng riêng)

Sức mạnh của Bơm ly tâm trục đứng inline model ISG65-200A, IRG65-200A

Thiết kế trục đứng đồng tâm mạnh mẽ

Model ISG65-200A và IRG65-200A là dòng bơm ly tâm trục đứng inline, có thiết kế đầu hút và đầu xả nằm trên cùng một đường thẳng, giúp dòng chảy lưu thông trực tiếp, giảm tối đa tổn thất áp lực, tăng hiệu suất thủy lực.

Thiết kế trục thẳng đứng không chỉ giúp tiết kiệm diện tích lắp đặt mà còn tăng độ ổn định của hệ thống, đặc biệt hiệu quả trong những công trình yêu cầu áp lực đẩy cao và vận hành bền bỉ.

Khả năng đẩy cao mạnh mẽ

• Model ISG65-200A, IRG65-200A có thể đẩy cao lên đến 49~60 mét, phù hợp cho các ứng dụng cấp nước cho tòa nhà cao tầng, hệ thống PCCC, bơm tăng áp công nghiệp.

• Cánh bơm dạng kín (closed impeller) tối ưu hóa dòng chảy, cho phép tạo áp lực lớn mà không gây rung lắc mạnh.

Động cơ công suất lớn – truyền lực mạnh mẽ

• Bơm được tích hợp động cơ công suất phù hợp từ 15kW trở lên, đảm bảo mô-men xoắn mạnh, khởi động nhanh, duy trì áp lực ổn định khi hoạt động liên tục.

• Hệ thống kết nối trực tiếp giữa trục motor và trục bơm, giúp truyền lực hiệu quả, không mất năng lượng do trung gian dây đai hoặc hộp số.

Vận hành ổn định trong thời gian dài

• Bơm hoạt động êm nhờ cơ cấu trục quay được cân bằng động, giảm tối đa rung động và tiếng ồn.

• Ổ bi được làm từ vật liệu chịu lực cao, kết hợp với trục thép không gỉ, giúp bơm vận hành liên tục 24/7 mà không xuống cấp nhanh.

• Phớt cơ khí chất lượng cao ngăn rò rỉ, chống mài mòn và chịu được nhiệt độ, áp lực lớn.

Sức mạnh thích ứng đa môi trường

• ISG65-200A phù hợp cho nước sạch, nước lạnh, hệ thống điều hòa trung tâm.

• IRG65-200A được ứng dụng trong nước nóng, hóa chất nhẹ, hệ thống gia nhiệt và xử lý nhiệt công nghiệp nhờ vật liệu thân bơm và phớt chịu nhiệt cao.

Bơm có thể hoạt động hiệu quả trong nhiều môi trường:

• Nhiệt độ chất lỏng từ -20°C đến +120°C

• Áp lực hệ thống lên đến 1.6 MPa

• Chất lỏng có độ nhớt thấp, không chứa hạt rắn

Sức mạnh tiết kiệm năng lượng

• Nhờ cấu trúc dòng chảy tối ưu, lực cản thủy lực thấp, bơm tiêu thụ điện năng ít hơn các dòng bơm truyền thống có cùng công suất.

• Động cơ IE2 hoặc IE3 giúp giảm điện năng tiêu thụ trong thời gian dài vận hành, giảm chi phí vận hành tổng thể cho doanh nghiệp.

Ứng dụng đòi hỏi công suất lớn và độ tin cậy cao

Bơm ISG65-200A, IRG65-200A được sử dụng rộng rãi trong:

• Hệ thống cấp nước công nghiệp

• Trung tâm điều hòa, làm lạnh tòa nhà

• Hệ thống nồi hơi, trao đổi nhiệt

• Trạm bơm phòng cháy chữa cháy

• Xử lý nước thải, tuần hoàn chất lỏng

• Tưới tiêu nông nghiệp áp lực cao

Model ISG65-200A, IRG65-200A mang trong mình sức mạnh vận hành vượt trội, khả năng đẩy cao ấn tượng, thiết kế bền vững và ổn định, đáp ứng hoàn hảo cho mọi yêu cầu khắt khe của hệ thống công nghiệp. Với khả năng làm việc liên tục, tuổi thọ dài, tiết kiệm điện và ứng dụng linh hoạt, dòng bơm này xứng đáng là lựa chọn cốt lõi trong các công trình hạ tầng kỹ thuật hiện đại

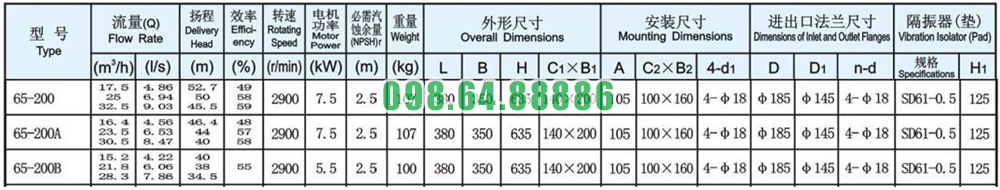

Thông số kỹ thuật và kích thước bơm model ISG65-200A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-200A

Đường cong hiệu suất bơm model ISG65-200A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-200A

Phụ kiện và kích thước lắp đặt bơm model ISG65-200A

Phương thức lắp đặt bơm model ISG65-200A

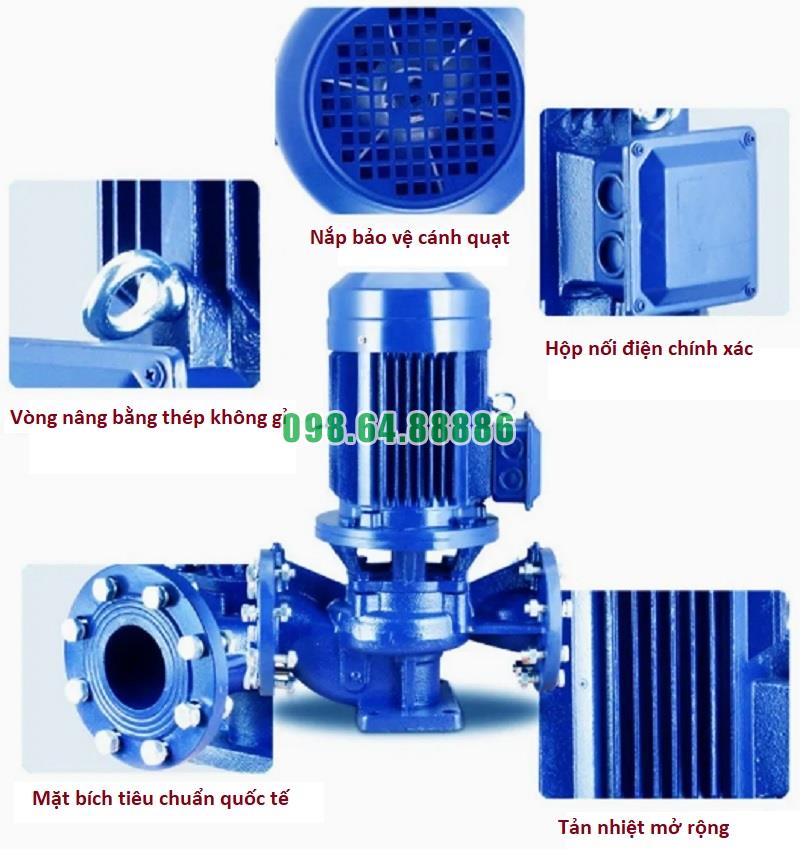

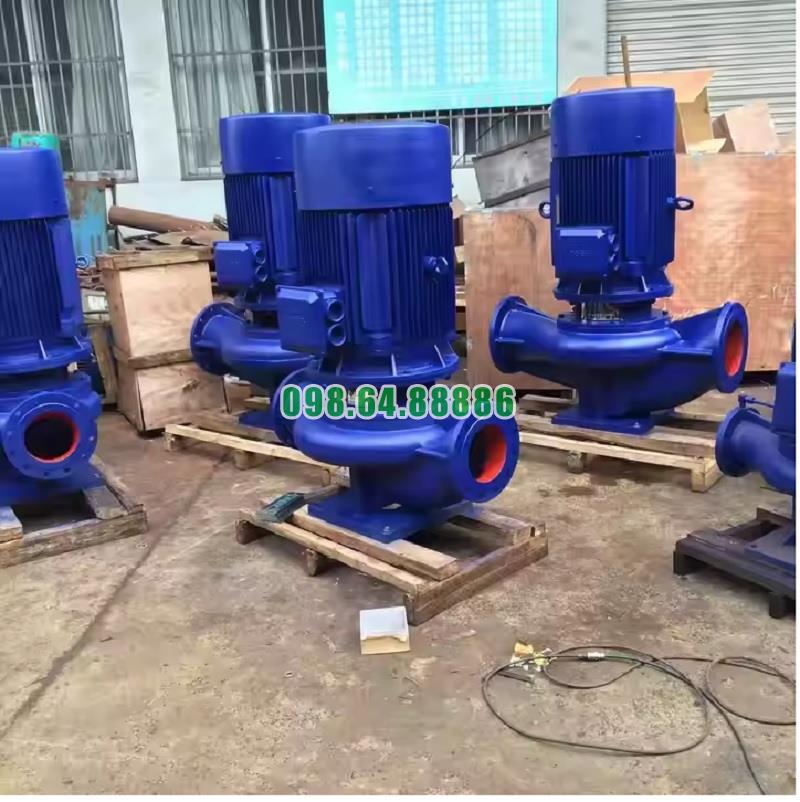

Hình ảnh thực tế bơm và phụ kiện bơm ISG65-200A
