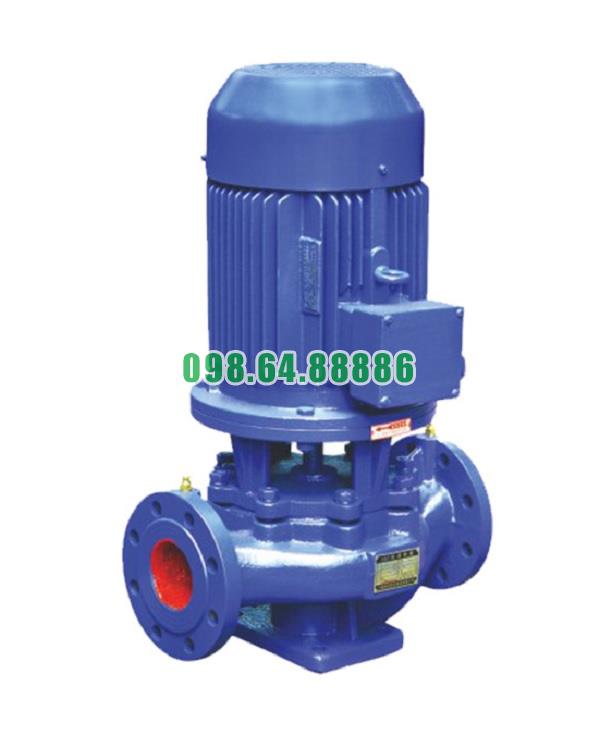

Máy bơm ly tâm trục đứng, bơm trục đứng, bơm inline ISG65-200, IRG65-200, 7.5kw, 25m3

Tải báo giá
• Mã SP
: ISG65-200
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 25 m3/h hoặc 6.94 L/s, đẩy cao 50m, động cơ 7.5 kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Các đặc tính quan trọng của Bơm ly tâm trục đứng model ISG65-200, IRG65-200

Bơm ly tâm trục đứng ISG65-200, IRG65-200 là dòng bơm được thiết kế chuyên biệt cho hệ thống tăng áp, tuần hoàn và cấp nước trong các ứng dụng dân dụng và công nghiệp. Nhờ vào cấu trúc tinh gọn, vật liệu bền bỉ và hiệu suất cao, sản phẩm này đáp ứng tốt các yêu cầu kỹ thuật khắt khe hiện nay.

Thiết kế trục đứng đồng trục

Cấu trúc nhỏ gọn, tiết kiệm không gian

  • Bơm được thiết kế dạng thẳng đứng, trục động cơ và trục bơm đồng trục, giúp giảm diện tích lắp đặt.

  • Phù hợp lắp đặt tại phòng kỹ thuật tầng hầm, trạm bơm mái, không gian hẹp hoặc trong hệ thống ống đồng trục.

Tăng độ ổn định khi vận hành

  • Cấu trúc đồng tâm giúp giảm độ rung, đảm bảo cân bằng trong quá trình vận hành và kéo dài tuổi thọ các bộ phận quay như vòng bi và phớt.

Khả năng vận hành liên tục

Đáp ứng hoạt động 24/7

  • Bơm ISG65-200, IRG65-200 được thiết kế để vận hành ổn định liên tục, thích hợp cho các hệ thống cấp nước trung tâm, tòa nhà cao tầng, dây chuyền công nghiệp.

  • Trang bị động cơ chất lượng cao, vòng bi bôi trơn kín, giảm nhu cầu bảo trì thường xuyên.

Chịu áp và nhiệt độ cao

  • Dải nhiệt độ làm việc rộng, từ -20°C đến 120°C, thích hợp với cả hệ thống nước nóng, tuần hoàn HVAC hoặc nước lạnh điều hòa.

  • Áp lực vận hành tối đa có thể lên đến 1.6 MPa (16 bar), đáp ứng nhiều yêu cầu áp lực đẩy cao.

Hiệu suất cao và tiết kiệm điện năng

Thiết kế thủy lực tối ưu

  • Cánh bơm dạng ly tâm được tối ưu theo mô hình dòng chảy thực nghiệm, giúp tăng hiệu suất thủy lực, giảm tổn thất ma sát và xoáy.

  • Giảm tiêu hao năng lượng khi vận hành ở cả chế độ tải thấp và tải cao.

Động cơ tiêu chuẩn quốc tế

  • Sử dụng động cơ điện đạt chuẩn IE2 hoặc IE3, hiệu suất cao, tiết kiệm điện năng.

  • Dễ dàng tích hợp biến tần để điều chỉnh tốc độ quay, giúp tiết kiệm điện năng trong các hệ thống điều áp hoặc hoạt động theo chu kỳ.

Vật liệu cấu tạo bền bỉ

Thân bơm chịu mài mòn và ăn mòn

  • Thân và buồng bơm làm từ gang xám, gang cầu hoặc inox 304 tùy chọn, phù hợp với môi trường nước sạch, nước tuần hoàn, và nước có chứa tạp chất nhẹ.

  • Lớp phủ sơn epoxy chống ăn mòn bên trong, bảo vệ khỏi quá trình oxy hóa và bám cặn.

Phớt cơ khí cao cấp

  • Trang bị phớt cơ khí carbon – gốm – inox, chịu áp lực và nhiệt độ cao, đảm bảo độ kín, ngăn rò rỉ và giảm hỏng hóc do mài mòn.

Dễ dàng lắp đặt và bảo trì

Lắp trực tiếp trên đường ống

  • Do thiết kế inline (đồng trục giữa cửa hút – cửa xả), bơm có thể lắp trực tiếp vào đường ống mà không cần căn chỉnh nhiều.

  • Mặt bích tiêu chuẩn DIN/ANSI, dễ tương thích với hệ thống có sẵn.

Bảo trì đơn giản

  • Có thể tháo lắp phớt và cánh bơm nhanh chóng mà không cần tháo toàn bộ bơm khỏi hệ thống.

  • Cấu trúc dạng module giúp dễ thay thế linh kiện, rút ngắn thời gian dừng máy.

Hoạt động yên tĩnh và an toàn

Giảm tiếng ồn và độ rung

  • Hệ thống trục được cân bằng động tốt, vòng bi chất lượng cao giúp bơm vận hành êm ái, giảm tiếng ồn và cộng hưởng, phù hợp cả với không gian dân dụng.

Trang bị bảo vệ an toàn

  • Có thể tích hợp bảo vệ quá tải, quá nhiệt, mất pha, và khởi động mềm khi kết nối với tủ điều khiển tự động.

  • Đảm bảo an toàn cho thiết bị và hệ thống trong mọi điều kiện vận hành.

Bơm ly tâm trục đứng ISG65-200, IRG65-200 sở hữu nhiều đặc tính kỹ thuật vượt trội như thiết kế gọn gàng, hiệu suất cao, độ bền cơ học, khả năng hoạt động ổn định liên tục và dễ bảo trì. Những đặc điểm này giúp sản phẩm trở thành giải pháp tin cậy trong các hệ thống cấp nước sinh hoạt, tăng áp công trình, tuần hoàn nước nóng lạnh và nhiều ứng dụng công nghiệp khác. Đây chính là một trong những model bơm đáng lựa chọn hàng đầu cho các công trình đòi hỏi tính ổn định, tiết kiệm và hiệu quả lâu dài




Nguyên Lý Vận Hành Bơm Ly Tâm Trục Đứng Model ISG65-200, IRG65-200

Tổng quan về nguyên lý vận hành

Bơm ly tâm trục đứng ISG65-200IRG65-200 hoạt động dựa trên nguyên lý lực ly tâm: chất lỏng được hút vào tâm quay của cánh bơm, sau đó nhờ lực ly tâm sẽ được đẩy ra mép ngoài với áp lực cao. Thiết kế trục đứng kết hợp cấu trúc hút – xả đồng trục (inline) giúp bơm vận hành ổn định, tiết kiệm diện tích và phù hợp với hệ thống ống thẳng đứng hoặc nằm ngang liên tục.

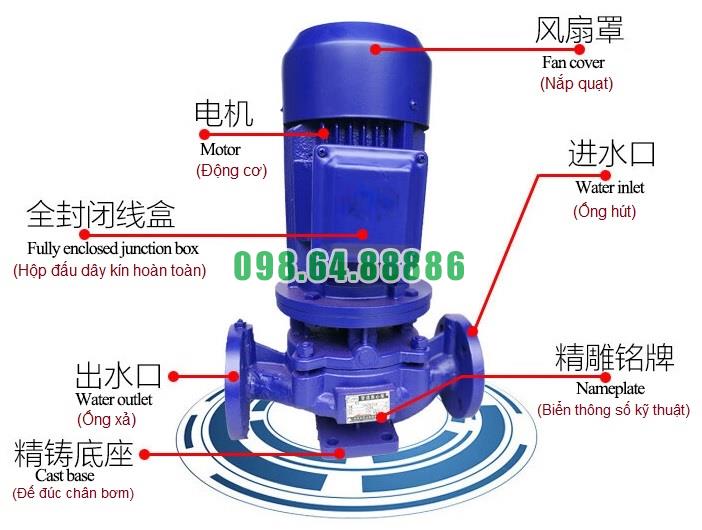

Cấu tạo cơ bản liên quan đến nguyên lý vận hành

  • Cánh bơm: được gắn trên trục quay, là nơi trực tiếp truyền năng lượng cho chất lỏng.

  • Vỏ bơm (volute casing): thu nhận chất lỏng có tốc độ cao từ cánh bơm và chuyển đổi nó thành áp suất tĩnh.

  • Trục bơm: nối với động cơ, truyền mô-men quay cho cánh bơm.

  • Động cơ điện: tạo ra chuyển động quay cho toàn bộ hệ thống.

  • Phớt cơ khí: ngăn rò rỉ chất lỏng tại trục.

Quá trình vận hành chi tiết

Bước 1: Khởi động động cơ – tạo lực quay cho trục và cánh bơm

Khi cấp điện, động cơ khởi động và làm quay trục bơm. Trục quay kéo theo cánh bơm quay với tốc độ cao trong buồng bơm chứa chất lỏng.

Bước 2: Hút chất lỏng vào buồng bơm

Khi cánh bơm quay, vùng trung tâm (gần trục) tạo ra vùng áp suất thấp hơn áp suất khí quyển, từ đó chất lỏng được hút vào từ đường ống hút. Chất lỏng luôn phải đầy trong buồng bơm để tránh hiện tượng chạy khô hoặc rỗng khí (airlock).

Bước 3: Chuyển động của chất lỏng trong buồng bơm

Cánh bơm truyền lực ly tâm lên chất lỏng, làm tăng vận tốc dòng chảy khi nó di chuyển từ tâm cánh ra phía ngoài mép cánh. Tại đây, chất lỏng đạt được động năng cao.

Bước 4: Chuyển hóa động năng thành áp năng

Chất lỏng đi vào vỏ bơm (buồng xoắn) – nơi có tiết diện mở rộng – vận tốc dòng giảm dần, từ đó chuyển động năng thành áp suất. Nhờ vậy, dòng chất lỏng có thể được đẩy đi xa hơn và cao hơn qua đường ống xả.

Bước 5: Đẩy chất lỏng ra hệ thống tiêu thụ

Chất lỏng được đẩy ra ngoài qua cửa xả với áp lực và lưu lượng ổn định, cấp cho hệ thống ống dẫn, bình chứa, thiết bị làm mát, hoặc các hệ thống xử lý công nghiệp khác.

Các yếu tố ảnh hưởng đến nguyên lý hoạt động

  • Tốc độ quay của cánh bơm: ảnh hưởng trực tiếp đến lưu lượng và cột áp.

  • Đường kính cánh bơm: cánh lớn hơn sẽ tạo lực ly tâm mạnh hơn.

  • Độ nhớt và tỷ trọng chất lỏng: chất lỏng đặc sẽ cần mô-men lớn hơn để đạt cùng lưu lượng.

  • Chiều cao hút và chiều cao đẩy: quyết định điều kiện làm việc thực tế của bơm.

Ưu điểm vận hành của ISG65-200, IRG65-200

  • Vận hành liên tục, ổn định, phù hợp với hệ thống áp lực không đổi.

  • Ít rung, ít ồn, do thiết kế đồng trục và mô-men quay cân bằng.

  • Tiết kiệm năng lượng, nhờ hiệu suất thủy lực cao.

  • Dễ lắp đặt, nhờ cấu trúc trục đứng và đầu hút – xả inline.

Nguyên lý vận hành của bơm ly tâm trục đứng ISG65-200IRG65-200 dựa trên việc biến đổi năng lượng cơ học thành thủy lực thông qua lực ly tâm. Nhờ thiết kế tối ưu và cấu trúc đồng trục, dòng bơm này vận hành mạnh mẽ, bền bỉ và đặc biệt phù hợp với các hệ thống yêu cầu áp lực ổn định và lưu lượng lớn trong công nghiệp, xây dựng và xử lý nước


Thông số kỹ thuật và kích thước bơm model ISG65-200




Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-200


Đường cong hiệu suất bơm model ISG65-200


Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-200

Phụ kiện và kích thước lắp đặt bơm model ISG65-200


Phương thức lắp đặt bơm model ISG65-200

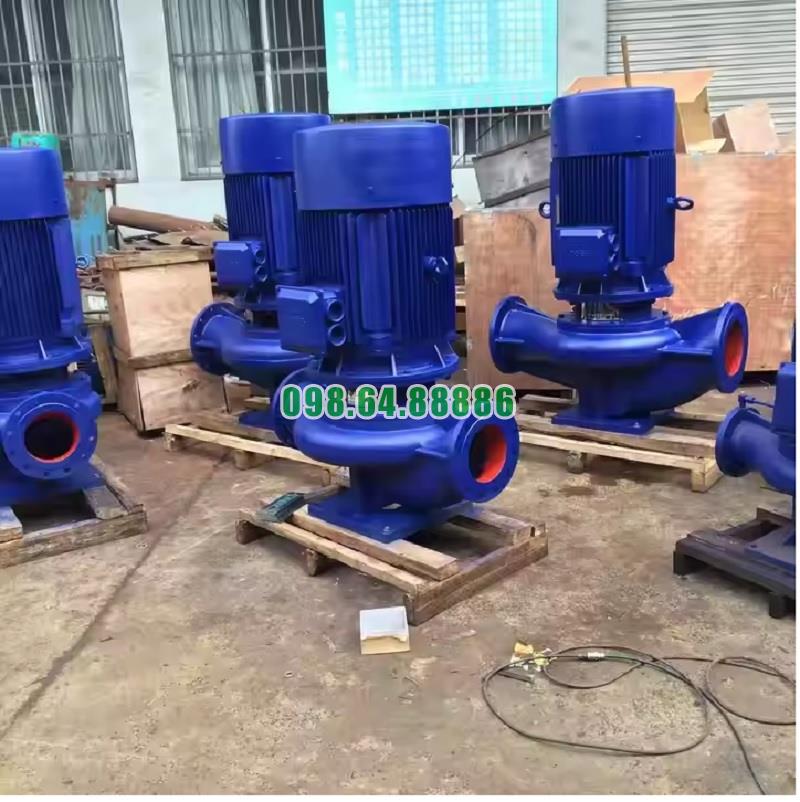

Hình ảnh thực tế bơm và phụ kiện bơm ISG65-200
