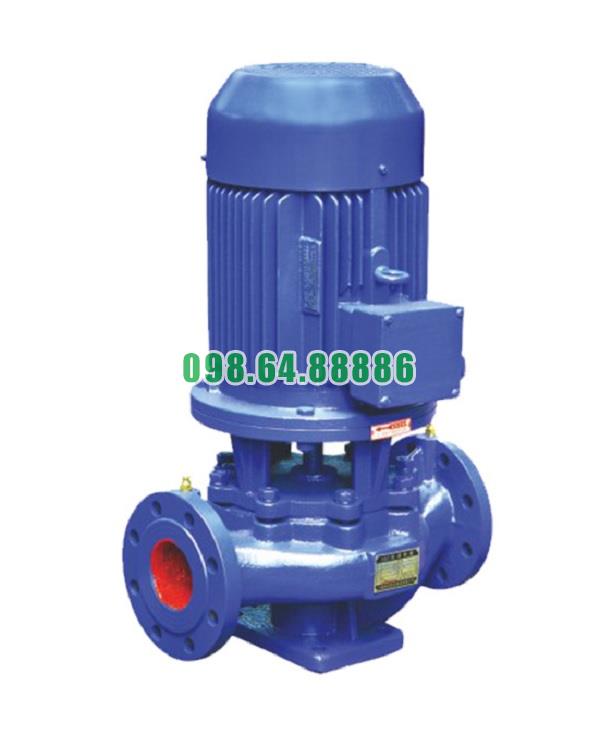

Máy bơm inline, bơm cấp nước trục đứng, bơm đường ống ISG65-200B, IRG65-200B, 5.5kw

Những Tính Năng Nổi Bật Của Bơm Inline Model ISG65-200B, IRG65-200B

Thiết Kế Đồng Trục Thẳng Đứng Dạng Inline

Bơm ISG65-200B và IRG65-200B có thiết kế đầu hút và đầu xả nằm trên cùng một trục thẳng hàng, giúp:

• Tiết kiệm không gian lắp đặt, đặc biệt trong các hệ thống đường ống chật hẹp

• Lắp đặt nhanh chóng, không cần thay đổi hướng đường ống

• Hạn chế tổn thất áp suất do chuyển hướng dòng chảy

Thiết kế inline giúp hệ thống trở nên gọn gàng – hiệu quả – đồng bộ trong thi công và vận hành.

Hiệu Suất Vận Hành Cao

Được chế tạo dựa trên nguyên lý bơm ly tâm hiện đại, bơm ISG65-200B, IRG65-200B có:

• Hiệu suất thủy lực tối ưu, giảm tổn hao năng lượng

• Dải lưu lượng ổn định, phù hợp với nhiều ứng dụng như tăng áp, tuần hoàn, cấp nước công nghiệp

• Động cơ mạnh mẽ thường từ 7.5kW đến 11kW, hoạt động ổn định và tiết kiệm điện

Vật Liệu Cao Cấp – Chống Ăn Mòn Tốt

Bơm sử dụng vật liệu cấu tạo có độ bền cao:

• Thân bơm và cánh bơm bằng gang đúc FCD hoặc inox SUS304

• Trục bơm bằng thép không gỉ hoặc thép hợp kim chịu lực

• Phớt cơ khí chất lượng cao giúp chống rò rỉ, chịu nhiệt, chịu mài mòn tốt

Nhờ đó, bơm hoạt động bền bỉ trong môi trường nước sạch, nước nóng, nước tuần hoàn và chất lỏng trung tính.

Dễ Bảo Trì Và Thay Thế

Bơm ISG65-200B, IRG65-200B có cấu tạo đơn giản, thuận tiện trong công tác bảo trì:

• Dễ tháo rời từng bộ phận như phớt, cánh bơm, bạc đạn

• Không cần tháo cả cụm bơm ra khỏi đường ống

• Tiết kiệm thời gian sửa chữa, giảm chi phí dừng hệ thống

Điều này giúp doanh nghiệp vận hành linh hoạt, duy trì sản xuất liên tục.

Vận Hành Êm Ái – Ít Rung Lắc

Nhờ có độ đồng tâm cao và cánh bơm được cân bằng động kỹ lưỡng, bơm vận hành:

• Rất êm, độ ồn thấp, phù hợp cho cả môi trường dân dụng và công nghiệp

• Giảm rung lắc, không gây ảnh hưởng đến kết cấu nền móng hoặc các thiết bị khác

Khả Năng Ứng Dụng Rộng Rãi

Bơm inline ISG65-200B và IRG65-200B được sử dụng trong nhiều lĩnh vực:

• Tăng áp cấp nước cho tòa nhà cao tầng, chung cư, khách sạn

• Hệ thống điều hòa không khí HVAC, tuần hoàn nước nóng – lạnh

• Tưới tiêu nông nghiệp hiện đại, hệ thống lọc nước công nghiệp

• Hệ thống PCCC, bơm nước kỹ thuật trong nhà máy sản xuất

Đáp Ứng Tiêu Chuẩn Công Nghiệp

Sản phẩm được thiết kế và chế tạo theo các tiêu chuẩn kỹ thuật phổ biến:

• Mặt bích theo tiêu chuẩn JIS, DIN dễ kết nối

• Động cơ đạt tiêu chuẩn IE2 hoặc IE3, tiết kiệm điện và bền bỉ

• Có thể kết hợp với biến tần (inverter) để điều khiển lưu lượng linh hoạt

Bơm inline model ISG65-200B, IRG65-200B hoạt động như thế nào

Bơm inline trục đứng model ISG65-200B, IRG65-200B là dòng bơm ly tâm được thiết kế đặc biệt theo dạng hút – xả thẳng hàng (inline), trục bơm đặt thẳng đứng và được tích hợp đồng trục với động cơ. Thiết kế này giúp tiết kiệm không gian lắp đặt, giảm tổn thất áp suất và dễ dàng kết nối với đường ống hệ thống.

Nguyên lý hoạt động của bơm

Hoạt động theo nguyên lý ly tâm

1. Khi động cơ khởi động, trục bơm quay theo chiều đã định, kéo theo cánh bơm quay cùng.

2. Nước được dẫn vào tâm của bánh công tác (cánh bơm) thông qua đường hút.

3. Dưới tác động của lực ly tâm sinh ra từ chuyển động quay, nước bị đẩy ra rìa ngoài của cánh bơm với vận tốc cao.

4. Vận tốc này được chuyển hóa thành áp suất trong buồng xoắn và được đẩy ra khỏi bơm qua họng xả.

5. Quá trình diễn ra liên tục tạo thành dòng chảy đều, ổn định theo hướng hút – xả thẳng hàng.

Đặc điểm nổi bật của hoạt động inline

Hút và đẩy cùng trục

• Họng hút và họng xả nằm trên một đường thẳng, thẳng hàng với trục bơm.

• Giúp nước đi theo hướng thẳng, giảm tổn thất áp suất, giảm độ rung và giảm tiếng ồn khi vận hành.

Trục quay đồng tâm với động cơ

• Trục bơm và trục động cơ nối trực tiếp với nhau, không cần khớp nối trung gian.

• Hiệu suất truyền động cao, giảm hao tổn cơ năng, tăng tuổi thọ và tiết kiệm điện năng.

Vận hành ổn định

• Dòng bơm này được thiết kế chuyên dụng cho hoạt động liên tục.

• Áp suất đầu ra ổn định, ít dao động, rất phù hợp cho các hệ thống cần cấp nước đều như:

  • Cấp nước sinh hoạt

  • Hệ thống điều hòa

  • Tăng áp trong tòa nhà cao tầng

  • Tuần hoàn nước công nghiệp

Cơ chế bảo vệ và hỗ trợ vận hành

• Phớt cơ khí giúp ngăn rò rỉ nước tại trục quay.

• Ổ bi chất lượng cao giúp trục quay êm, giảm ma sát, ít tạo nhiệt.

• Có thể kết hợp với biến tần để điều chỉnh lưu lượng – áp suất tùy theo nhu cầu.

Lưu ý khi vận hành

• Bơm cần được mồi nước đầy đủ trước khi khởi động để tránh hiện tượng “chạy khô”.

• Đảm bảo chiều quay đúng theo mũi tên ghi trên thân bơm.

• Không chạy bơm khi van xả đóng hoàn toàn vì có thể gây quá tải và hư phớt.

Bơm inline model ISG65-200B, IRG65-200B hoạt động theo nguyên lý ly tâm, kết hợp với thiết kế hút – xả thẳng hàng, mang lại hiệu quả cao trong việc cấp nước ổn định, vận hành êm ái và tiết kiệm không gian. Hiểu rõ nguyên lý hoạt động giúp người dùng khai thác tối đa hiệu quả và tăng tuổi thọ cho hệ thống bơm

Thông số kỹ thuật và kích thước bơm model ISG65-200B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-200B

Đường cong hiệu suất bơm model ISG65-200B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-200B

Phụ kiện và kích thước lắp đặt bơm model ISG65-200B

Phương thức lắp đặt bơm model ISG65-200B

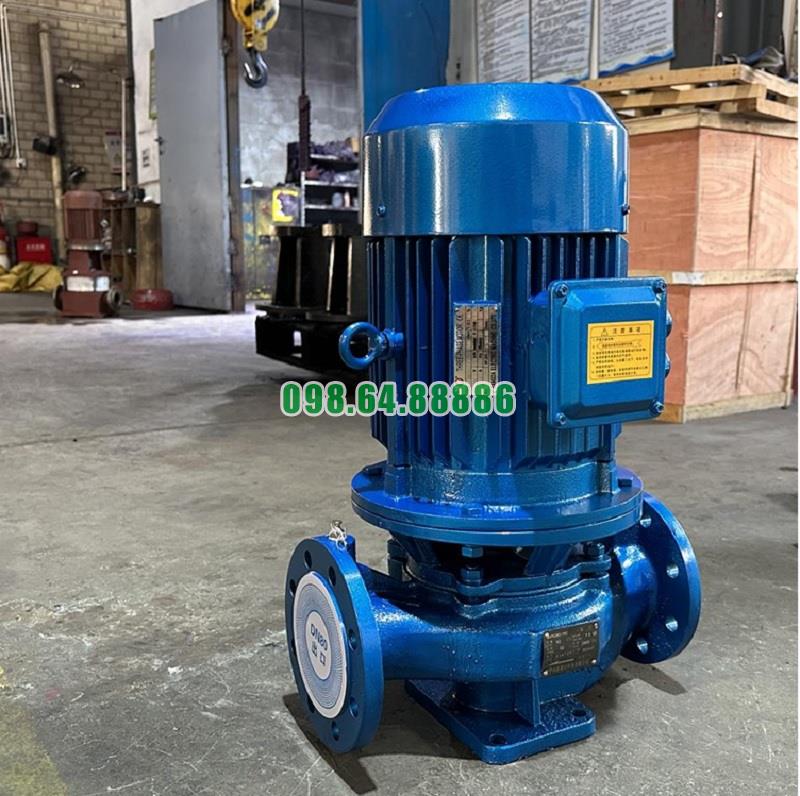

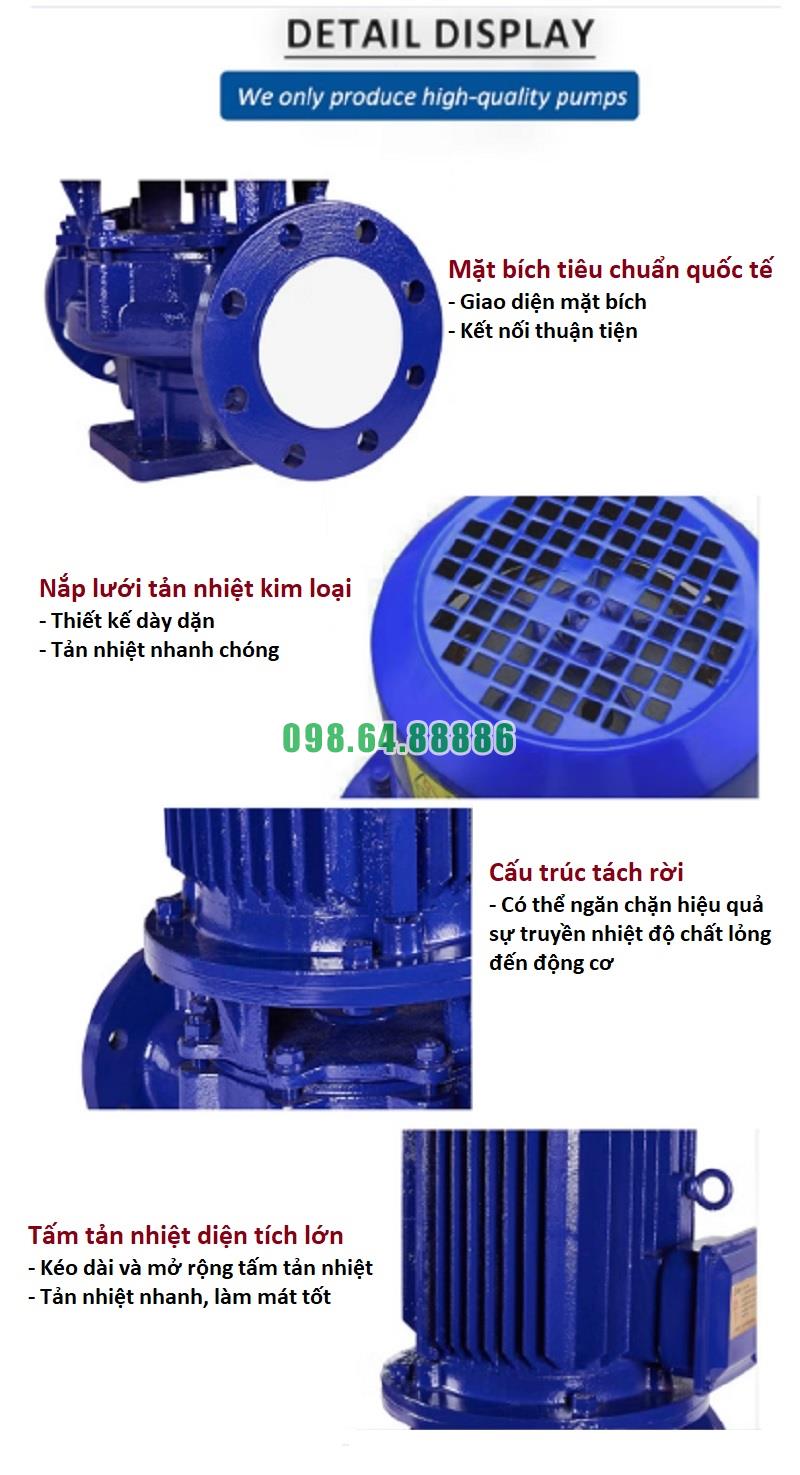

Hình ảnh thực tế bơm và phụ kiện bơm ISG65-200B
