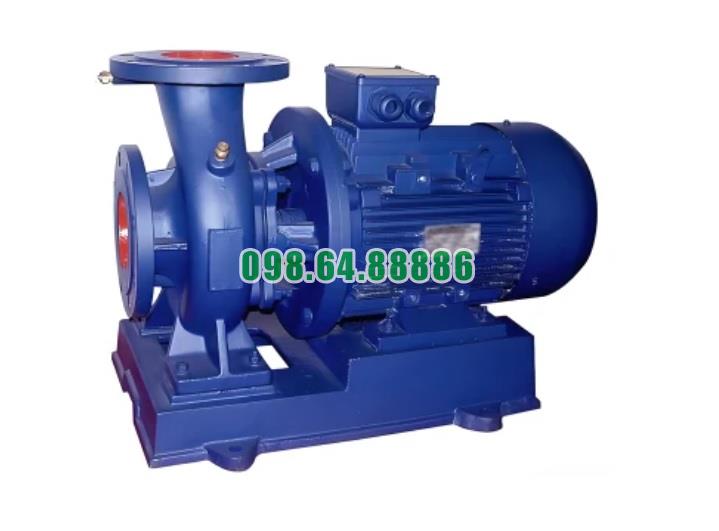

Bơm nước li tâm trục ngang SLW100-ISW100-100-I

Tải báo giá
• Mã SP
: SLW100-ISW100-100-I
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 96 - 192 m3/h hoặc 26.7 - 53.3 L/s, đẩy cao từ 10 - 14m, năng xuất 64 - 73%, động cơ 11 kw, tốc độ quay 2900 r/min, độ hút sâu 4.0 m, khối lượng 110 kg
Đang xử lý...


Thông tin sản phẩm

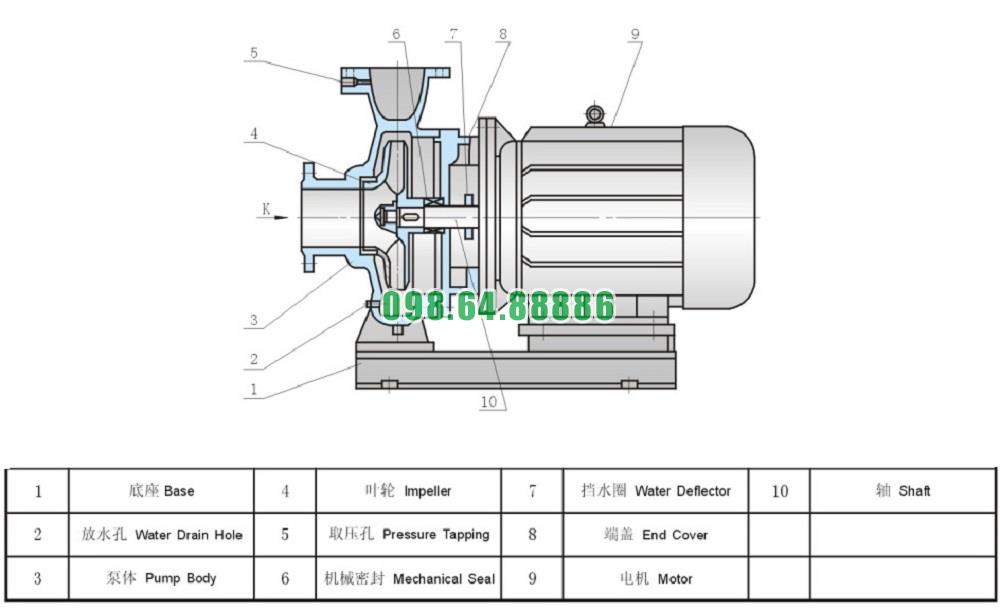

Bơm nước li tâm trục ngang SLW100-ISW100-100-I gồm thân máy, cánh quạt, vỏ, phốt cơ khí và các bộ phận khác

Bơm nước ly tâm trục ngang SLW100-ISW100-100-I được cấu tạo từ các bộ phận chính sau:

  • Thân bơm: Là phần khung chính, thường được làm từ gang hoặc thép không gỉ, chịu áp lực và bảo vệ các bộ phận bên trong.

  • Cánh bơm: Bộ phận quay tạo lực ly tâm, đẩy nước từ tâm ra ngoài. Cánh bơm thường làm từ thép không gỉ hoặc hợp kim đồng, thiết kế tối ưu để đạt hiệu suất cao.

  • Vỏ bơm: Bao quanh cánh bơm, dẫn hướng dòng chảy và tăng áp lực nước. Vỏ bơm được thiết kế để giảm thiểu tổn thất năng lượng và tiếng ồn.

  • Phớt cơ khí: Ngăn chặn rò rỉ nước dọc theo trục bơm, đảm bảo hoạt động ổn định và kéo dài tuổi thọ thiết bị.

  • Trục bơm: Kết nối động cơ với cánh bơm, truyền động lực quay. Trục bơm cần độ bền cao và khả năng chống ăn mòn.

  • Động cơ: Cung cấp năng lượng cho bơm hoạt động. Động cơ của model này có công suất 5.5 kW, tốc độ quay 2900 vòng/phút, phù hợp cho các ứng dụng yêu cầu lưu lượng từ 70 đến 130 m³/h và cột áp từ 11 đến 13.6 mét.

  • Vòng bi: Hỗ trợ trục bơm quay trơn tru, giảm ma sát và hao mòn.

  • Đế bơm: Giữ cố định bơm và động cơ, giảm rung động trong quá trình vận hành.

Sự kết hợp của các bộ phận này giúp bơm SLW100-ISW100-100-I hoạt động hiệu quả, đáp ứng nhu cầu bơm nước trong nhiều ứng dụng công nghiệp và dân dụng

Bơm nước li tâm trục ngang SLW100-ISW100-100-I được áp dụng để xử lý chất lỏng dễ cháy nổ trong các ngành công nghiệp dầu khí

Bơm ly tâm trục ngang SLW100-ISW100-100-I có thể được sử dụng để xử lý chất lỏng dễ cháy nổ trong ngành công nghiệp dầu khí, nhưng cần tuân thủ các yêu cầu an toàn nghiêm ngặt. Để đảm bảo an toàn và hiệu quả khi vận hành trong môi trường chứa chất lỏng dễ cháy nổ, bơm cần được trang bị các tính năng sau:

  1. Vật liệu chống cháy nổ: Bơm phải được chế tạo từ các vật liệu có khả năng chống ăn mòn và không tạo ra tia lửa khi tiếp xúc với chất lỏng dễ cháy. Các vật liệu như thép không gỉ (inox) hoặc hợp kim đặc biệt thường được sử dụng để đảm bảo an toàn.

  2. Động cơ chống cháy nổ: Động cơ của bơm cần đạt tiêu chuẩn chống cháy nổ (Explosion-Proof) để ngăn ngừa nguy cơ phát sinh tia lửa hoặc nhiệt độ cao gây cháy nổ khi vận hành.

  3. Cấu trúc kín chống rò rỉ: Bơm phải có thiết kế kín hoàn toàn để ngăn chặn rò rỉ chất lỏng ra ngoài, giảm thiểu nguy cơ cháy nổ. Việc sử dụng các loại phốt cơ khí chất lượng cao và vòng đệm chống rò rỉ là cần thiết.

  4. Hệ thống kiểm soát nhiệt độ: Trong quá trình vận hành, nhiệt độ của bơm cần được giám sát chặt chẽ để tránh quá nhiệt, đặc biệt khi xử lý chất lỏng dễ cháy có thể bốc hơi và tạo hỗn hợp dễ cháy với không khí.

  5. Bảo vệ chống tĩnh điện: Trong môi trường có chất lỏng dễ cháy, điện tích tĩnh có thể tích tụ và gây ra tia lửa. Do đó, bơm cần được trang bị hệ thống chống tĩnh điện để ngăn ngừa nguy cơ này.

Việc tuân thủ các tiêu chuẩn an toàn quốc tế và quy định của ngành công nghiệp là yếu tố tiên quyết để đảm bảo an toàn khi vận hành bơm trong môi trường chứa chất lỏng dễ cháy nổ

Điều kiện làm việc bơm nước li tâm trục ngang SLW100-ISW100-100-I


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

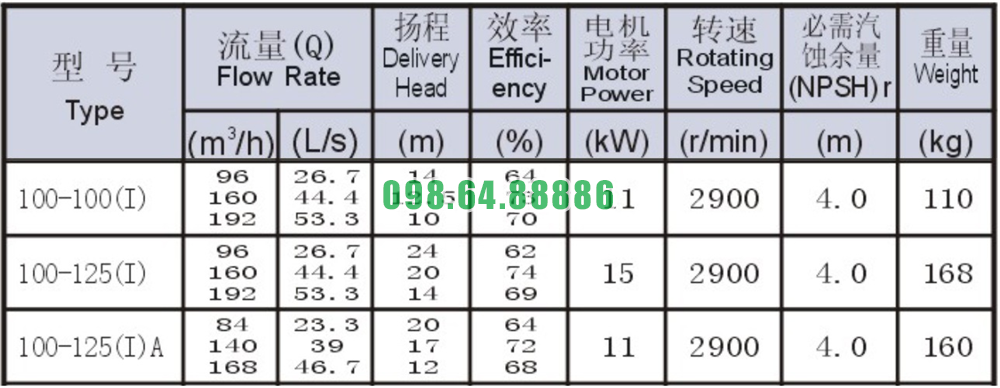

Bảng thông số kỹ thuật bơm nước li tâm trục ngang SLW100-ISW100-100-I

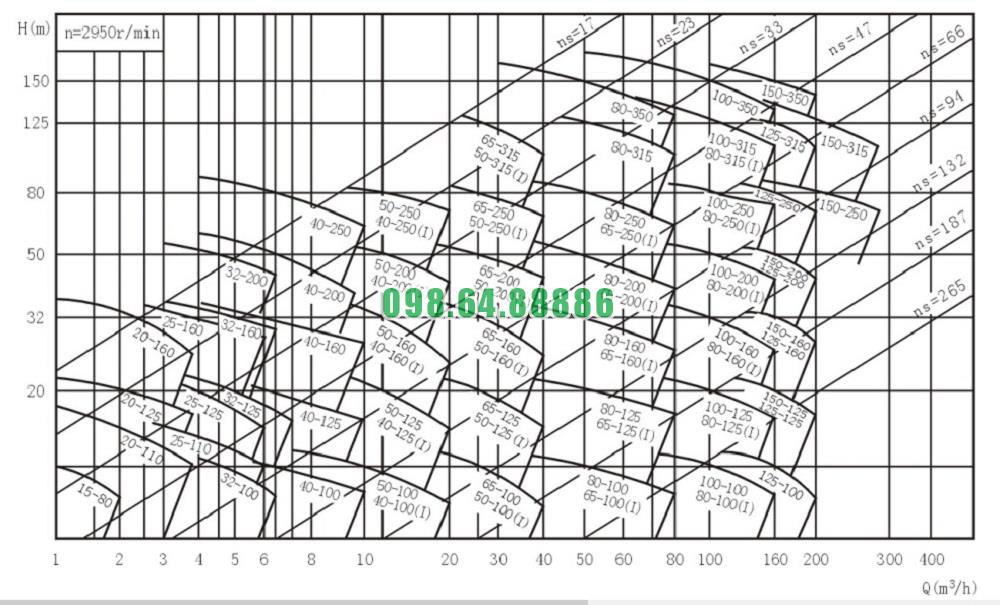

Đường cong hiệu suất bơm nước li tâm trục ngang SLW100-ISW100-100-I

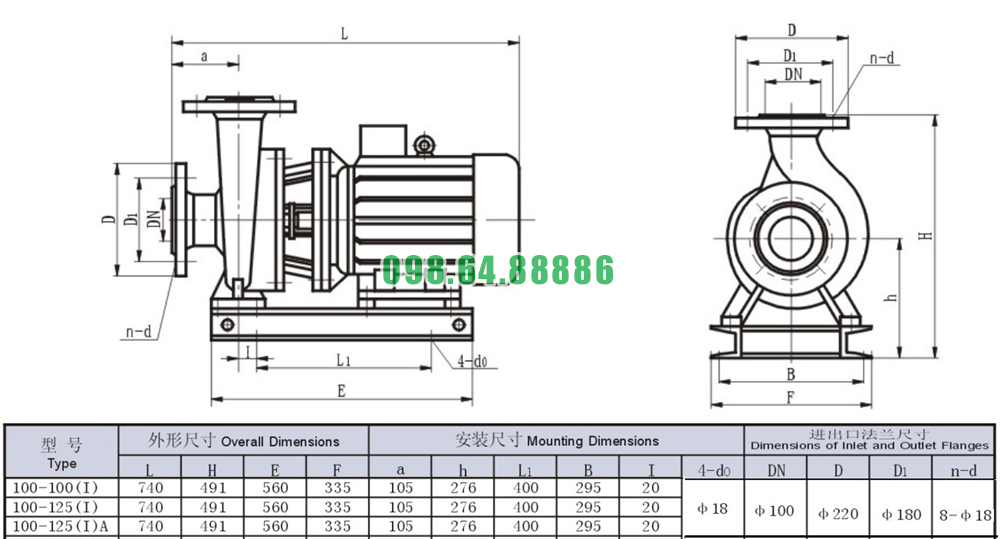

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang SLW100-ISW100-100-I
