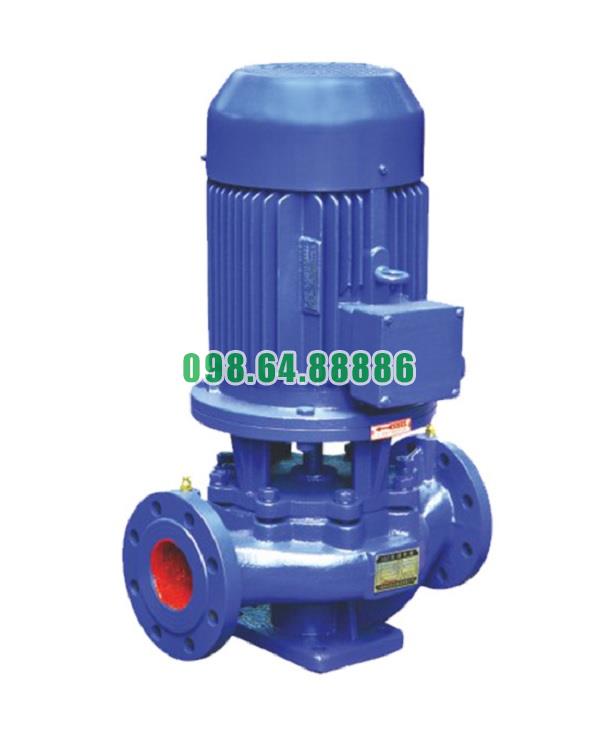

Bơm ly tâm trục đứng inline, bơm tăng áp, bơm đường ống ISG50-250C, IRG50-250C 5.5kw

Bơm ly tâm trục đứng inline model ISG50-250C, IRG50-250C và những đặc điểm độc đáo

Thiết kế lắp thẳng trục tiện lợi

Model ISG50-250C và IRG50-250C có cấu tạo lắp thẳng trục (inline), nghĩa là đường ống hút và xả nằm trên cùng một trục thẳng hàng. Kiểu thiết kế này giúp bơm lắp đặt dễ dàng trực tiếp trên đường ống, không cần nền móng riêng, tiết kiệm không gian và giảm chi phí lắp đặt.

Trục đứng nhỏ gọn, tiết kiệm diện tích

Với trục đứng, bơm ISG50-250C và IRG50-250C chiếm ít diện tích mặt bằng, phù hợp với các công trình có không gian lắp đặt hạn chế như phòng máy trong tòa nhà cao tầng, tầng hầm, hệ thống PCCC và các nhà máy sản xuất.

Cánh bơm hiệu suất cao

Cánh bơm được thiết kế theo tiêu chuẩn thủy lực tiên tiến, đảm bảo tối ưu hóa dòng chảy, tăng hiệu suất, đồng thời giảm rung và tiếng ồn trong quá trình vận hành. Đây là điểm mạnh giúp bơm hoạt động êm ái và ổn định, kể cả khi chạy liên tục trong thời gian dài.

Kết cấu mô-đun dễ bảo trì

Toàn bộ máy bơm được thiết kế theo dạng mô-đun, cho phép tháo lắp dễ dàng từng bộ phận như buồng bơm, trục, cánh, phớt cơ khí, và động cơ. Nhờ đó, việc kiểm tra và bảo dưỡng định kỳ trở nên thuận tiện, tiết kiệm thời gian dừng máy và chi phí nhân công.

Động cơ chất lượng cao, truyền động trực tiếp

Máy sử dụng động cơ điện tiêu chuẩn IE2 hoặc IE3, truyền động trực tiếp đến trục bơm. Điều này giúp giảm tổn thất cơ học, nâng cao hiệu suất tổng thể và giảm nguy cơ sai lệch đồng tâm giữa động cơ và trục bơm, từ đó tăng độ bền của toàn bộ hệ thống.

Khả năng vận hành ổn định trong nhiều môi trường

Model ISG50-250C và IRG50-250C có khả năng làm việc tốt trong các môi trường nhiệt độ nước từ 0°C đến 120°C, áp lực làm việc lên tới 1.6 MPa, phù hợp cho các hệ thống cấp nước, tăng áp, tuần hoàn nước nóng hoặc lạnh, và cả hệ thống cứu hỏa.

Chống ăn mòn và bảo vệ vượt trội

Với vật liệu gang cầu phủ epoxy hoặc thép không gỉ, kết hợp phớt cơ khí chất lượng cao, máy bơm đạt khả năng chống ăn mòn vượt trội, đảm bảo độ bền lâu dài ngay cả khi làm việc trong môi trường có hóa chất nhẹ hoặc nước nhiễm mặn.

Ứng dụng linh hoạt trong nhiều lĩnh vực

Máy bơm ISG50-250C và IRG50-250C phù hợp với nhiều ngành nghề như:

• Tòa nhà dân dụng và công nghiệp: cấp nước, tăng áp lực nước sinh hoạt, hệ thống HVAC

• Hệ thống chữa cháy: làm bơm chính hoặc bơm bù áp

• Công nghiệp sản xuất: tuần hoàn nước làm mát, nước xử lý

• Nông nghiệp: tưới tiêu, dẫn nước qua các hệ thống ống áp lực cao

Với thiết kế hiện đại, tiết kiệm không gian, vận hành êm ái, dễ bảo trì và thích nghi với nhiều điều kiện môi trường khác nhau, bơm ly tâm trục đứng inline ISG50-250C và IRG50-250C là lựa chọn đáng tin cậy cho các hệ thống bơm chuyên nghiệp trong cả dân dụng và công nghiệp. Những đặc điểm độc đáo này chính là yếu tố giúp dòng bơm này được ưa chuộng và ứng dụng rộng rãi trong thực tiễn

Các bước tháo lắp Bơm ly tâm trục đứng inline model ISG50-250C, IRG50-250C

Việc tháo lắp đúng kỹ thuật là yếu tố then chốt để bảo trì, sửa chữa hoặc thay thế linh kiện cho máy bơm ly tâm trục đứng inline model ISG50-250C và IRG50-250C. Dưới đây là hướng dẫn chi tiết, theo quy trình chuẩn, đảm bảo an toàn và hiệu quả.

I. Chuẩn bị trước khi tháo lắp

1. Dừng hoạt động máy bơm

• Ngắt nguồn điện hoàn toàn (tủ điều khiển, aptomat).

• Chờ máy nguội nếu bơm chất lỏng nóng.

2. Xả áp và chất lỏng

• Mở van xả hoặc ốc xả tại đáy thân bơm để thoát hết chất lỏng còn đọng.

• Đảm bảo không còn áp lực trong đường ống hút và đẩy.

3. Dụng cụ cần thiết

• Bộ cờ-lê, mỏ lết, tuýp vặn phù hợp

• Kìm, tua-vít, búa cao su

• Thiết bị nâng đỡ (pa lăng, tay quay) nếu máy có trọng lượng lớn

• Khăn lau, dầu bôi trơn, dung dịch vệ sinh công nghiệp

II. Các bước tháo bơm

1. Tháo đường ống vào/ra

• Tháo mặt bích hoặc khớp nối của đường ống hút và xả.

• Dùng đệm lót, kê chắn tránh làm lệch trục hoặc cong cánh khi tháo ống.

2. Tháo động cơ khỏi cụm bơm

• Gỡ nắp bảo vệ trục nếu có.

• Dùng cờ-lê tháo bulông cố định động cơ với thân bơm.

• Nâng động cơ ra khỏi trục bơm một cách thẳng đứng, nhẹ nhàng để không làm cong trục hoặc lệch khớp nối.

3. Tháo cụm cánh bơm và trục bơm

• Tháo bulông nắp buồng bơm phía trên.

• Nhấc cụm trục – cánh – phớt ra khỏi thân bơm.

• Dùng chốt định tâm hoặc bộ ép nếu cụm trục bị kẹt do oxi hóa.

4. Tháo phớt cơ khí

• Dùng kìm chuyên dụng hoặc dụng cụ gỡ phớt để tháo phớt cơ khí ra khỏi trục.

• Quan sát kỹ lưỡng tránh trầy xước bề mặt làm kín.

5. Vệ sinh các bộ phận

• Lau sạch thân bơm, buồng bơm, trục, phớt bằng vải khô hoặc dung dịch chuyên dụng.

• Kiểm tra độ mòn của cánh bơm, vòng bi, phớt, mặt làm kín.

III. Các bước lắp bơm

1. Gắn phớt cơ khí

• Tra một lớp dầu bôi trơn mỏng lên bề mặt lắp phớt.

• Lắp đúng chiều quay và vị trí của phớt theo hướng dẫn kỹ thuật.

• Tránh va đập mạnh làm nứt, vỡ mặt gốm hoặc carbon.

2. Lắp cụm trục – cánh vào thân bơm

• Đặt cụm trục vào thân bơm theo phương thẳng đứng.

• Căn chỉnh sao cho trục quay tự do, không ma sát.

• Xiết chặt bulông theo hình chữ thập để phân bố đều lực ép.

3. Gắn lại động cơ

• Đưa động cơ xuống trục, kiểm tra khớp nối có khớp đều.

• Xiết bulông cố định khung đỡ động cơ vào thân bơm.

• Kiểm tra đồng tâm giữa trục bơm và trục động cơ.

4. Lắp lại hệ thống đường ống

• Nối lại ống hút và ống đẩy vào bơm.

• Dùng gioăng làm kín hoặc keo chống rò nếu cần.

• Đảm bảo không bị lệch trục sau khi nối ống.

5. Kiểm tra tổng thể trước khi vận hành

• Quay trục bằng tay xem có kẹt không.

• Kiểm tra độ siết của tất cả bulông.

• Đấu lại điện, kiểm tra đúng pha, đúng chiều quay.

• Khởi động chạy thử, quan sát tiếng ồn, rung động và rò rỉ.

IV. Một số lưu ý quan trọng

• Không tháo bơm khi chưa ngắt điện và chưa xả hết chất lỏng.

• Luôn lắp phớt cơ khí mới khi thay thế.

• Không sử dụng búa kim loại gõ vào mặt bích, buồng bơm hoặc phớt.

• Đảm bảo vệ sinh kỹ trước khi lắp lại để tránh cát bụi gây mài mòn.

• Nếu phát hiện lệch trục hoặc rung động lớn, cần căn chỉnh lại ngay.

Quy trình tháo lắp này cần được thực hiện bởi kỹ thuật viên có chuyên môn hoặc theo hướng dẫn từ nhà sản xuất. Thực hiện đúng kỹ thuật sẽ giúp kéo dài tuổi thọ bơm, nâng cao hiệu suất và giảm thiểu sự cố trong quá trình vận hành.

Thông số kỹ thuật và kích thước bơm model ISG50-250C

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG50-250C

Đường cong hiệu suất bơm model ISG50-250C

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG50-250C

Phụ kiện và kích thước lắp đặt bơm model ISG50-250C

Phương thức lắp đặt bơm model ISG50-250C
