Nguyên tắc dịch chuyển chất lỏng của Máy bơm khí hóa lỏng YAB15-5
Tổng quan về nguyên tắc dịch chuyển chất lỏng
Nguyên tắc dịch chuyển chất lỏng của Máy bơm khí hóa lỏng YAB15-5 dựa trên cơ cấu cánh trượt tạo khoang hút – đẩy liên tục bên trong buồng bơm. Khi rotor quay, các cánh trượt di chuyển theo rãnh, tạo ra sự thay đổi thể tích trong từng khoang làm việc. Nhờ đó, chất lỏng được hút vào, giữ lại và đẩy ra theo một chiều ổn định.
Với lưu lượng 15m³/h, tốc độ quay 780r.Pm, chênh lệch áp suất 0.5MPa và áp suất làm việc 2.0MPa, Máy bơm khí hóa lỏng YAB15-5 phù hợp để vận chuyển các môi chất dễ bay hơi như amoni lỏng, metanol, propylen oxit, benzen thô, etylen oxit và butadien.
Chất lỏng được hút vào nhờ sự tăng thể tích khoang bơm

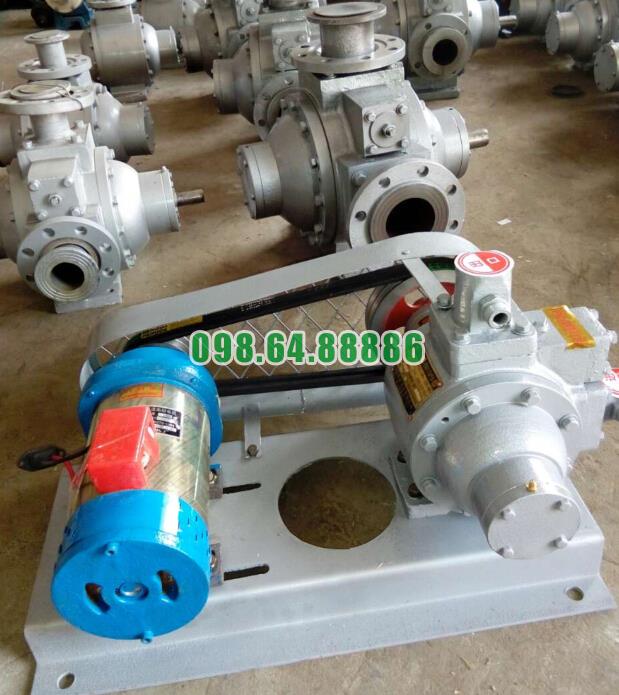

Trong giai đoạn đầu, rotor của Máy bơm khí hóa lỏng YAB15-5 bắt đầu quay nhờ động cơ YB132S-4 công suất 5.5KW. Khi rotor quay, các cánh trượt chịu tác động của lực ly tâm và trượt ra ngoài, áp sát vào thành trong của vỏ bơm.
Tại vùng cửa hút, khoảng không giữa các cánh trượt dần mở rộng. Khi thể tích khoang này tăng lên, áp suất trong khoang giảm xuống, tạo lực hút để kéo chất lỏng từ đường ống vào buồng bơm. Đây là bước đầu tiên trong nguyên tắc dịch chuyển chất lỏng của Máy bơm khí hóa lỏng YAB15-5.
Chất lỏng được giữ trong khoang kín khi rotor quay
Sau khi đi vào buồng bơm, chất lỏng được giữ trong các khoang kín tương đối được tạo bởi cánh trượt, rotor và vỏ bơm. Các khoang này di chuyển theo chiều quay của rotor, đưa chất lỏng từ vùng cửa hút sang vùng cửa xả.
Điểm quan trọng của nguyên tắc này là chất lỏng không bị đẩy đi bằng dòng xoáy mạnh, mà được chuyển dời theo từng khoang thể tích. Cách dịch chuyển này giúp dòng chảy ổn định hơn, hạn chế xung động và giảm nguy cơ thất thoát môi chất dễ bay hơi.
Chất lỏng được đẩy ra nhờ sự giảm thể tích khoang bơm
Khi khoang chứa chất lỏng tiến gần đến cửa xả, thể tích khoang bắt đầu giảm dần. Sự giảm thể tích này làm áp suất trong khoang tăng lên, tạo lực đẩy chất lỏng ra khỏi cửa xả.
Với chênh lệch áp suất 0.5MPa, Máy bơm khí hóa lỏng YAB15-5 có thể đưa môi chất đi qua hệ thống đường ống, bồn chứa hoặc thiết bị chiết nạp. Áp suất làm việc 2.0MPa giúp bơm đáp ứng yêu cầu vận chuyển trong các hệ thống khí hóa lỏng và hóa chất công nghiệp.
Cánh trượt giúp duy trì dòng chảy liên tục
Cánh trượt là bộ phận giữ vai trò trung tâm trong nguyên tắc dịch chuyển chất lỏng của Máy bơm khí hóa lỏng YAB15-5. Khi rotor quay liên tục, các cánh trượt lần lượt tạo ra nhiều khoang hút – đẩy nối tiếp nhau. Nhờ đó, chất lỏng được dịch chuyển đều từ cửa vào đến cửa ra.
Cơ cấu này giúp bơm duy trì lưu lượng 15m³/h ổn định hơn trong quá trình vận hành. Dòng chảy đều giúp giảm rung động đường ống, hạn chế dao động áp suất và bảo vệ các thiết bị phía sau bơm.
Khả năng làm kín giúp hạn chế hồi lưu chất lỏng
Để chất lỏng dịch chuyển hiệu quả, buồng bơm cần có độ kín tốt. Nếu khe hở giữa cánh trượt và vỏ bơm quá lớn, chất lỏng có thể chảy ngược từ vùng áp suất cao về vùng áp suất thấp, làm giảm hiệu suất bơm.
Máy bơm khí hóa lỏng YAB15-5 có khả năng làm kín mạnh nhờ cánh trượt, vòng đệm và vỏ bơm được gia công chính xác. Khi cánh trượt áp sát thành vỏ bơm, vùng hút và vùng đẩy được phân chia rõ ràng hơn. Điều này giúp chất lỏng dịch chuyển đúng hướng, hạn chế hồi lưu và duy trì áp suất ổn định.
Nguyên tắc dịch chuyển phù hợp với chất lỏng dễ bay hơi
Các chất lỏng như amoni lỏng, metanol, etylen oxit, propylen oxit và butadien rất dễ bị ảnh hưởng bởi áp suất và nhiệt độ. Nếu quá trình bơm không ổn định, môi chất có thể bay hơi mạnh, tạo bọt khí hoặc gây thất thoát trong hệ thống.
Nguyên tắc dịch chuyển chất lỏng của Máy bơm khí hóa lỏng YAB15-5 giúp môi chất được vận chuyển theo dòng đều, ít xung động và có độ kín tốt. Nhờ đó, bơm phù hợp với các hệ thống yêu cầu kiểm soát chặt chẽ áp suất, rò rỉ và độ ổn định của dòng chảy.
Vỏ bơm và vật liệu hỗ trợ quá trình dịch chuyển
Vỏ bơm của Máy bơm khí hóa lỏng YAB15-5 được làm bằng gang hợp kim chịu mài mòn mật độ cao. Bề mặt vỏ bơm sau gia công có độ nhẵn cao, giúp cánh trượt tiếp xúc ổn định hơn trong quá trình quay.
Khi bề mặt buồng bơm nhẵn, cánh trượt di chuyển đều, giảm ma sát bất thường và tạo khoang kín tốt hơn. Điều này giúp quá trình dịch chuyển chất lỏng diễn ra ổn định, hạn chế rò rỉ nội bộ và tăng độ bền cho thiết bị.
Nguyên tắc dịch chuyển chất lỏng của Máy bơm khí hóa lỏng YAB15-5 là quá trình hút – giữ – đẩy môi chất bằng cơ cấu cánh trượt bên trong buồng bơm. Khi rotor quay, cánh trượt tạo ra các khoang có thể thay đổi thể tích, giúp chất lỏng đi từ cửa hút đến cửa xả theo một chiều ổn định.
Nhờ cơ cấu này, Máy bơm khí hóa lỏng YAB15-5 có thể duy trì lưu lượng 15m³/h, áp suất làm việc 2.0MPa và chênh lệch áp suất 0.5MPa trong quá trình vận chuyển các môi chất dễ bay hơi. Đây là nguyên tắc quan trọng giúp bơm hoạt động an toàn, kín và hiệu quả trong ngành khí đốt, dầu khí, hóa chất, dược phẩm và luyện kim.
