Model ISG65-160 và IRG65-160 được thiết kế với tư duy kỹ thuật hướng đến sự tiện lợi trong bảo trì, nhằm giảm thiểu thời gian dừng máy, đơn giản hóa thao tác tháo lắp và gia tăng độ bền tổng thể. Đây là một ưu điểm nổi bật giúp máy bơm vận hành ổn định lâu dài trong các hệ thống công nghiệp và dân dụng.

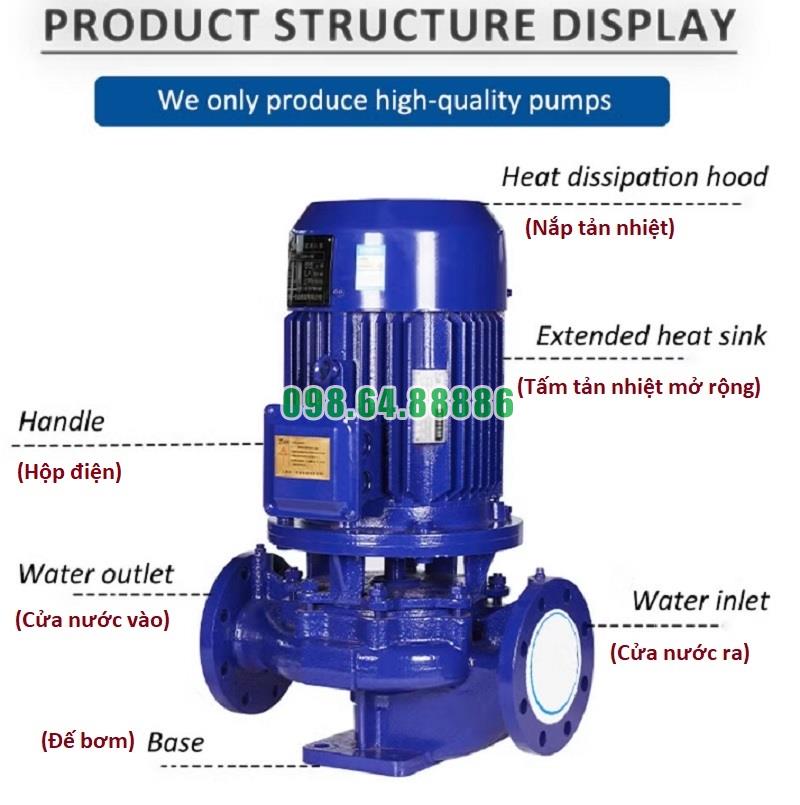

Máy bơm có kết cấu module rời từng phần, cho phép tháo rời từng cụm bộ phận như cụm cánh bơm, trục, phớt, vòng bi mà không cần tháo toàn bộ máy khỏi hệ thống đường ống. Điều này giúp giảm công sức và thời gian khi cần kiểm tra hoặc thay thế linh kiện.
Thiết kế cổng hút và xả nằm cùng phương, lắp đặt cố định với hệ thống đường ống mà không cần tháo rời khi bảo trì bên trong bơm. Người kỹ thuật chỉ cần tháo phần đầu động cơ hoặc nắp thân bơm phía trên để tiếp cận cụm bên trong.
Trục bơm và cụm phớt cơ khí được bố trí ở phần trên thân bơm, có thể tiếp cận trực tiếp từ phía trên khi tháo rời động cơ. Việc thay thế phớt hoặc làm kín lại chỉ mất thời gian ngắn, không cần tháo cả hệ thống như ở các loại bơm truyền thống.
Máy sử dụng vòng bi tiêu chuẩn dễ thay thế, lắp trong buồng vòng bi có nắp chắn bụi và vòng giữ. Khớp nối trục nếu có cũng theo chuẩn công nghiệp phổ biến, dễ tháo lắp mà không yêu cầu thiết bị đặc biệt.
Phần đế bơm được thiết kế chắc chắn, đi kèm các vị trí bu lông tháo nhanh, hỗ trợ việc nhấc máy bơm lên hoặc cố định trong quá trình tháo rời từng phần để kiểm tra. Điều này đảm bảo an toàn và hiệu quả trong môi trường kỹ thuật chật hẹp.
Bơm ISG65-160 và IRG65-160 thường đi kèm catalogue chi tiết về sơ đồ lắp ráp, mã linh kiện, hướng dẫn bảo trì và thay thế, giúp kỹ thuật viên dễ tra cứu và thao tác đúng quy trình.
Máy bơm đường ống trục đứng model ISG65-160 và IRG65-160 hoạt động dựa trên nguyên lý của bơm ly tâm một tầng cánh, kết hợp với thiết kế trục thẳng đứng đồng trục với động cơ. Khi động cơ quay, năng lượng cơ học được truyền qua trục tới cánh bơm. Dưới tác dụng của lực ly tâm, chất lỏng được hút vào tâm cánh và đẩy ra ngoài với áp suất cao.
Khi người vận hành bật công tắc, động cơ điện quay với tốc độ định danh (thường 2900 vòng/phút). Trục động cơ gắn trực tiếp với trục bơm, nên toàn bộ cụm cánh bơm bắt đầu quay ngay lập tức.
Cánh bơm quay tạo ra lực ly tâm, hút chất lỏng từ đường ống hút vào tâm quay của cánh bơm. Tại đây, áp suất thấp hơn áp suất khí quyển, giúp dòng chất lỏng được “kéo” vào bơm một cách liên tục.
Khi đi qua các cánh bơm đang quay, chất lỏng tăng tốc dần và bị đẩy ra mép ngoài của cánh. Đây là giai đoạn dòng chảy nhận được nhiều động năng từ trục quay.
Dòng chất lỏng sau khi rời cánh bơm đi vào buồng khuếch tán (vỏ bơm dạng xoắn). Tại đây, thiết kế mở rộng giúp giảm tốc độ dòng chảy, qua đó chuyển hóa động năng thành áp suất tĩnh, tạo ra áp lực đầu ra đủ mạnh để đẩy nước đi xa hoặc lên cao.
Chất lỏng sau khi được tăng áp sẽ đi vào đường ống xả và tiếp tục đến các vị trí tiêu thụ trong hệ thống như: bể chứa trên cao, dàn làm mát, bộ trao đổi nhiệt hoặc các thiết bị tiêu dùng khác.
Trục bơm và trục động cơ nằm trên cùng một đường thẳng, đảm bảo truyền động ổn định, giảm rung và tổn thất cơ học.
Thiết kế hút vào và xả ra theo phương nằm ngang, giúp lắp đặt trực tiếp trên đường ống mà không cần thay đổi kết cấu hệ thống.
Khi vận hành ở tốc độ tiêu chuẩn, máy bơm cung cấp lưu lượng đều và áp lực ổn định, không gây dao động hoặc xung áp làm ảnh hưởng đến các thiết bị nối tiếp.

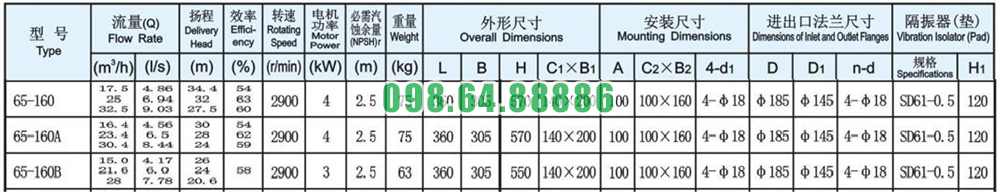

Model ISG65-160: Dành cho nước lạnh, nước sinh hoạt với nhiệt độ từ 0 đến 80°C.
Model IRG65-160: Dành cho nước nóng, có thể chịu được nhiệt độ lên đến 120°C.
Áp suất làm việc tối đa: 1.6 MPa
Chất lỏng không có hạt rắn lớn, không ăn mòn mạnh.
Tốc độ quay của động cơ: Nếu giảm tốc độ (bằng biến tần), lưu lượng và cột áp cũng giảm theo.
Chiều cao hút: Bơm không thể hút sâu vượt quá giới hạn cho phép, cần mồi nước hoặc lắp van một chiều.
Lưu lượng đầu vào: Nguồn cấp nước không ổn định sẽ làm giảm hiệu suất hút – đẩy.
Chất lượng làm kín: Hệ thống phớt cơ khí cần đảm bảo để tránh thất thoát lưu lượng và áp suất.
Nguyên tắc vận hành của máy bơm đường ống trục đứng ISG65-160 và IRG65-160 dựa trên quá trình truyền động ly tâm, giúp hút chất lỏng vào tâm cánh và đẩy ra với áp lực cao. Nhờ cấu tạo trục đồng tâm, vận hành mượt mà và ổn định, các model này đáp ứng tốt yêu cầu cấp nước, tuần hoàn, tăng áp trong hệ thống công nghiệp, dân dụng và điều hòa nhiệt độ

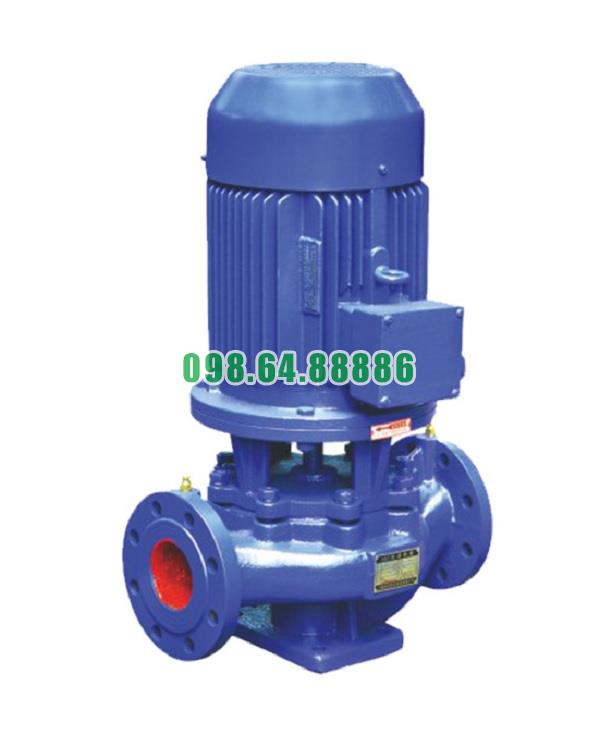

Bơm đường ống trục đứng, bơm lùa, bơm đồng trục đứng ISG65-160, IRG65-160 4kw
8.640.000 VND
