Bơm dầu truyền nhiệt RY80-50-250A làm việc theo nguyên lý của bơm ly tâm: động cơ truyền chuyển động quay đến trục bơm, làm bánh công tác quay với tốc độ cao. Dầu truyền nhiệt đi vào tâm bánh công tác theo hướng trục, được gia tốc và đẩy ra phía ngoài dưới tác dụng của lực ly tâm, sau đó đi vào thân bơm và thoát ra cửa xả theo hướng tâm.
Tài liệu của dòng RY cho biết bơm có cửa hút theo hướng trục, cửa xả hướng tâm theo phương thẳng đứng, truyền động từ động cơ qua khớp nối mềm. Với model RY80-50-250A, tốc độ làm việc khoảng 2.900 vòng/phút.
Khi bánh công tác quay, vùng tâm bánh công tác hình thành khu vực có áp suất thấp hơn so với phía đường hút. Nhờ chênh lệch áp suất của hệ thống, dầu truyền nhiệt được đưa liên tục vào cửa hút và đi đến tâm bánh công tác.
Vì vậy, để RY80-50-250A hoạt động đúng nguyên lý ly tâm, thân bơm phải được mồi đầy môi chất trước khi khởi động và không được để lượng khí lớn tồn tại bên trong.
Bánh công tác là bộ phận chính tạo năng lượng cho dòng dầu. Khi trục bơm quay, bánh công tác quay theo và truyền động năng cho dầu truyền nhiệt.
Dầu từ tâm bánh công tác chuyển dần ra phía mép ngoài với vận tốc lớn hơn. Trong quá trình này, năng lượng cơ học từ động cơ được truyền qua trục và bánh công tác sang dòng chất lỏng.
Đây là giai đoạn chính tạo nên nguyên lý hoạt động ly tâm của Bơm dầu truyền nhiệt RY80-50-250A.
Khi bánh công tác quay với tốc độ khoảng 2.900 vòng/phút, dầu truyền nhiệt chịu tác động của chuyển động quay và được đưa từ vùng tâm ra phía ngoài bánh công tác.
Ở mép ngoài bánh công tác, dầu có năng lượng và vận tốc lớn hơn so với lúc đi vào cửa hút. Dòng dầu sau đó được thu vào thân bơm trước khi chuyển sang cửa xả.
Quá trình diễn ra liên tục miễn là bánh công tác quay đúng chiều và cửa hút luôn được cung cấp đủ môi chất.
Sau khi rời bánh công tác, dòng dầu đi vào phần thân bơm. Tại đây, một phần động năng của dòng chất lỏng được chuyển thành áp năng trước khi dầu đi ra đường xả.
Nhờ quá trình này, RY80-50-250A có thể tạo được lưu lượng và cột áp cần thiết để đưa dầu truyền nhiệt qua đường ống, van và các thiết bị trao đổi nhiệt trong hệ thống.

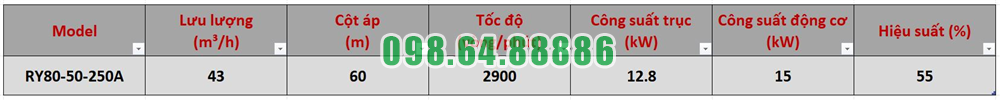

Theo thông số của model, một điểm làm việc được công bố là khoảng:
Các thông số này thể hiện kết quả của quá trình biến đổi năng lượng cơ học thành năng lượng của dòng dầu trong bơm.
Sau khi nhận năng lượng từ bánh công tác và đi qua thân bơm, dầu truyền nhiệt được đưa ra cửa xả.
Ở dòng RY, cửa xả được bố trí theo hướng tâm và hướng thẳng đứng. Dòng dầu sau đó tiếp tục đi vào hệ thống tuần hoàn, chẳng hạn đến lò dầu, bộ trao đổi nhiệt hoặc thiết bị cần gia nhiệt.
Khi dầu hoàn thành quá trình trao đổi nhiệt và quay trở lại đường hút, chu trình tuần hoàn lại tiếp tục.
Nguyên lý ly tâm chỉ đạt hiệu quả khi bánh công tác quay đúng chiều thiết kế.
Theo tài liệu của dòng RY, khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Nếu động cơ quay sai chiều, bánh công tác không tạo được đặc tính thủy lực như thiết kế, khiến lưu lượng và cột áp giảm mạnh hoặc bơm không cấp được dầu đúng yêu cầu.
Bơm ly tâm cần có môi chất trong thân bơm và khu vực bánh công tác để tạo quá trình truyền năng lượng hiệu quả.
Nếu bên trong bơm chứa nhiều không khí, bánh công tác quay nhưng không thể tạo dòng dầu ổn định như khi khoang bơm được điền đầy chất lỏng.
Do đó, trước khi khởi động RY80-50-250A cần:
Đây là điều kiện quan trọng để nguyên lý ly tâm được thiết lập ngay khi bơm khởi động.
Sau khi bơm đạt tốc độ ổn định, van xả được mở từ từ để đưa bơm đến lưu lượng vận hành yêu cầu.
Không nên sử dụng van hút để điều chỉnh lưu lượng vì việc giảm dòng vào cửa hút có thể làm điều kiện hút của bơm xấu đi và gây vận hành không ổn định.
Đối với RY80-50-250A, điểm làm việc thực tế cần được lựa chọn phù hợp với quan hệ giữa lưu lượng Q và cột áp H của bơm, thay vì chỉ dựa vào công suất động cơ.
Khi RY80-50-250A được lắp trong hệ thống dầu nóng, chu trình hoạt động có thể hiểu đơn giản như sau:
Dầu hồi về bơm → đi vào tâm bánh công tác → bánh công tác truyền năng lượng → dầu chuyển động ra mép ngoài → thân bơm chuyển một phần vận tốc thành áp suất → dầu đi ra cửa xả → tiếp tục tuần hoàn trong hệ thống.
Chu trình này diễn ra liên tục trong suốt thời gian bơm vận hành, giúp duy trì dòng dầu truyền nhiệt giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.
Nguyên lý hoạt động ly tâm của Bơm dầu truyền nhiệt RY80-50-250A dựa trên việc bánh công tác quay để truyền năng lượng cho dầu truyền nhiệt. Dầu đi vào tâm bánh công tác theo hướng trục, chuyển động ra phía ngoài dưới tác dụng của chuyển động ly tâm, sau đó đi qua thân bơm để tăng áp và được đưa ra cửa xả hướng tâm.
Với tốc độ khoảng 2.900 vòng/phút, lưu lượng khoảng 43 m³/h và cột áp 60 m, RY80-50-250A sử dụng nguyên lý ly tâm để duy trì dòng dầu nóng tuần hoàn liên tục trong hệ thống. Để nguyên lý này phát huy đúng hiệu quả, bơm phải được mồi đầy dầu, quay đúng chiều, bảo đảm đường hút thông thoáng và vận hành trong vùng lưu lượng phù hợp
Bơm dầu truyền nhiệt RY80-50-250A thuộc dòng bơm dầu nóng RY, có kết cấu theo kiểu đỡ một phía, cửa hút bố trí theo hướng trục và cửa xả bố trí hướng tâm theo phương thẳng đứng. Cấu tạo của model này tập trung vào các bộ phận chính gồm thân bơm, bánh công tác, trục, ổ bi, bộ làm kín, thân ổ trục, khớp nối và bệ máy.
Bơm RY80-50-250A được chia thành các cụm chính:
Các bộ phận này được bố trí nối tiếp từ phần thủy lực phía trước đến phần truyền động phía sau, tạo thành một cụm bơm hoàn chỉnh và tương đối gọn.
Thân bơm là bộ phận chứa dòng dầu và bao quanh bánh công tác.
Ở RY80-50-250A, cửa hút được bố trí theo hướng trục. Dầu đi vào trực tiếp khu vực tâm bánh công tác. Sau khi nhận năng lượng từ bánh công tác, dầu được dẫn qua thân bơm đến cửa xả.
Cửa xả được bố trí theo hướng tâm, phương thẳng đứng.
Đối với model RY80-50-250A:
Nắp bơm nằm phía sau thân bơm và tạo liên kết giữa phần thủy lực với cụm ổ trục.
Nắp bơm cũng là khu vực bố trí bộ làm kín quanh trục. Khi cần bảo dưỡng, cụm nắp bơm, thân ổ trục và rôto có thể được tháo ra khỏi thân bơm để kiểm tra các chi tiết bên trong.
Bánh công tác là chi tiết trực tiếp truyền năng lượng cho dầu tải nhiệt.
Tên model RY80-50-250A thể hiện khá rõ đặc điểm của bánh công tác:
Bánh công tác được lắp trên trục và cố định bằng đai ốc.
Khi quay ở tốc độ khoảng 2.900 vòng/phút, bánh công tác tạo ra năng lượng thủy lực để đưa dầu từ cửa hút sang cửa xả.
Trục bơm là chi tiết truyền mô-men từ động cơ đến bánh công tác.
Trục được nối với động cơ thông qua khớp nối mềm và được đỡ bởi hai bộ vòng bi trong thân ổ trục.
Vai trò chính của trục gồm:
Độ chính xác của trục và độ đồng tâm giữa trục bơm với trục động cơ ảnh hưởng trực tiếp đến rung động và độ ổn định của bơm.
Đai ốc bánh công tác có nhiệm vụ cố định bánh công tác trên trục.
Đây là chi tiết nhỏ nhưng rất quan trọng vì bánh công tác quay ở tốc độ cao. Nếu vị trí cố định không chính xác, cụm rôto có thể mất ổn định và gây rung.
Cụm ổ trục của Bơm dầu truyền nhiệt RY80-50-250A gồm thân ổ trục và hai bộ vòng bi.
Hai ổ bi có nhiệm vụ:
Ổ bi phía bánh công tác nằm gần phần thân bơm hơn.
Theo hướng dẫn lắp ráp, mặt có nắp chắn bụi của ổ bi phải quay về phía bánh công tác.
Khoang ổ trục tại vị trí này sử dụng dầu tải nhiệt sạch để bôi trơn.
Ổ bi phía khớp nối nằm gần động cơ và khớp nối mềm.
Vị trí này sử dụng mỡ gốc canxi hỗn hợp ZFG-2 theo yêu cầu của tài liệu kỹ thuật.
Hai ổ bi phối hợp với nhau giúp trục quay ổn định khi bơm hoạt động.
Thân ổ trục là phần vỏ chứa hai ổ bi và các chi tiết bôi trơn.
Đây là bộ phận quan trọng vì nó vừa đỡ trục, vừa tạo vị trí bố trí dầu hoặc mỡ bôi trơn.
Trong sơ đồ cấu tạo của dòng RY còn có ống dẫn dầu và nắp chặn ổ trục, hỗ trợ cho cụm ổ trục làm việc đúng điều kiện thiết kế.
Hệ thống làm kín sử dụng sự kết hợp giữa:
Bộ chèn được bố trí tại vị trí trục đi xuyên qua nắp bơm.
Nhiệm vụ chính là hạn chế dầu tải nhiệt rò rỉ ra ngoài theo trục.
Phớt dầu hỗ trợ làm kín và bảo vệ khu vực ổ trục.
Việc kết hợp packing với phớt dầu giúp tăng khả năng kiểm soát rò rỉ trong điều kiện làm việc với dầu nóng.
Dòng RY sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm.
Giá đỡ có nhiệm vụ giữ cụm trục và thân ổ trục ổn định, đồng thời tạo khoảng cách giữa thân bơm và phần truyền động.
Đây là một phần quan trọng trong tổng thể cấu tạo của Bơm dầu truyền nhiệt RY80-50-250A.
Bơm và động cơ được nối với nhau bằng khớp nối mềm kiểu ba chấu.
Khớp nối có nhiệm vụ truyền mô-men từ động cơ sang trục bơm.
Khi quan sát từ phía khớp nối, chiều quay đúng của trục bơm là theo chiều kim đồng hồ.
Khớp nối mềm cũng giúp hệ truyền động làm việc ổn định hơn so với liên kết cứng hoàn toàn.
Bơm RY80-50-250A sử dụng động cơ công suất 15 kW theo thông số công bố.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy.
Bệ máy giúp:
Một đặc điểm đáng chú ý trong cấu tạo dòng RY là sử dụng tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Nhờ đó, cụm bơm không cần thêm hệ thống nước làm mát riêng, giúp kết cấu trở nên đơn giản và gọn hơn.
Đây cũng là đặc điểm phù hợp với môi trường làm việc của bơm dầu nóng.
Quá trình truyền động của RY80-50-250A diễn ra theo chuỗi:
Động cơ → khớp nối mềm → trục bơm → bánh công tác
Trong khi đó, đường đi của dầu là:
Cửa hút → bánh công tác → thân bơm → cửa xả
Hai ổ bi giữ trục ổn định, bộ chèn và phớt dầu kiểm soát rò rỉ, còn thân ổ trục và giá đỡ duy trì vị trí chính xác của toàn bộ cụm rôto.
Cấu tạo Bơm dầu truyền nhiệt RY80-50-250A gồm thân bơm, nắp bơm, bánh công tác, trục bơm, đai ốc bánh công tác, hai ổ bi, thân ổ trục, bộ chèn làm kín, phớt dầu chịu nhiệt, giá đỡ, khớp nối mềm, động cơ và bệ máy.
Điểm nổi bật của cấu tạo này là cửa hút hướng trục, cửa xả hướng tâm, kết cấu đỡ một phía, hai ổ bi định vị rôto, hệ thống làm kín kết hợp packing và phớt dầu, cùng thiết kế tản nhiệt tự nhiên.
Chính cách bố trí các bộ phận như trên tạo nên cấu trúc đặc trưng của Bơm dầu truyền nhiệt RY80-50-250A, phù hợp với nhiệm vụ tuần hoàn dầu nóng trong các hệ thống công nghiệp

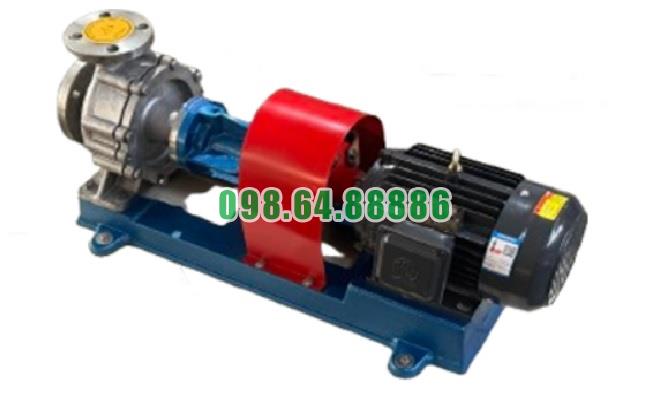

Bơm dầu công nghiệp chịu nhiệt RY80-50-250A lưu lượng 43 m3/h, công suất 15 kW, cột áp 60 m
